8mm内径滚柱轴承三维结构设计

在中小载荷旋转传动场景中，这类小尺寸滚柱轴承的应用覆盖范围极广，从桌面级自动化输送线的从动辊支撑，到小型电动工具的输出轴定位，再到精密检测仪器的旋转轴系，都能见到同规格产品的身影。不同于同内径的深沟球轴承，滚柱结构以线接触替代点接触，在径向承载能力上有明显优势，能够承受持续的径向冲击载荷，同时兼顾一定的高速旋转性能，适配多数中低速平稳传动的工况需求。

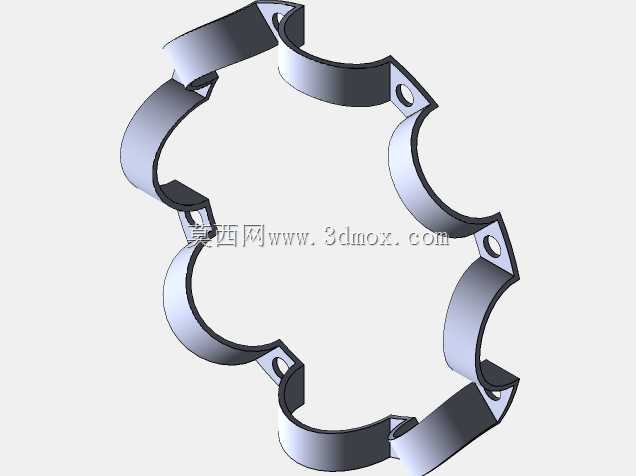

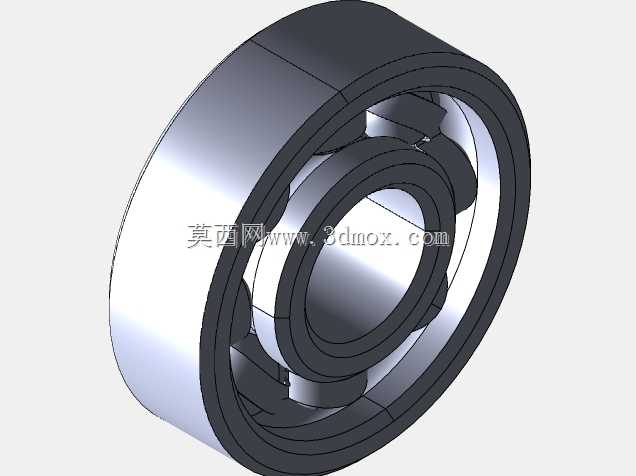

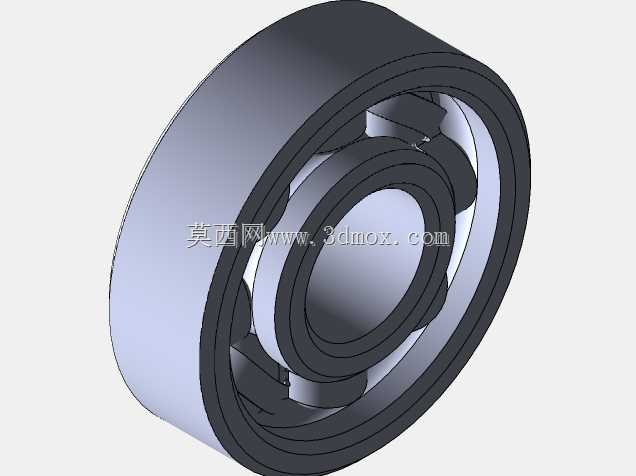

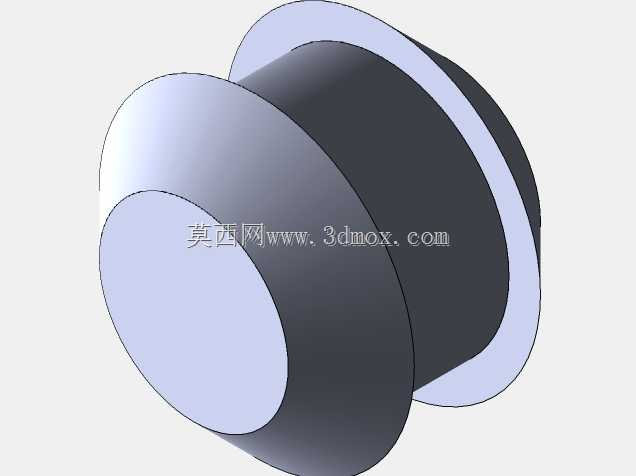

从结构设计逻辑来看，该轴承采用无外圈挡边的实体滚柱保持架结构，滚柱沿内圈滚道均匀排布，保持架将相邻滚柱分隔开，避免滚动体之间直接接触产生滑动摩擦，有效降低运转过程中的发热与磨损。设计时首先确定核心安装边界：内圈孔径8mm，适配直径8mm的光轴安装，轴承整体外径22mm，宽度7mm，安装时需预留对应尺寸的轴承座孔位，轴肩与座孔挡肩的高度需符合轴承安装规范，避免挡肩过高接触保持架、或是过低无法提供足够轴向定位的问题。滚柱的母线修型是这类小轴承设计的细节要点，通过对滚柱两端做微量的对数曲线修型，可避免滚柱端部出现应力集中，延长轴承在偏载工况下的使用寿命。

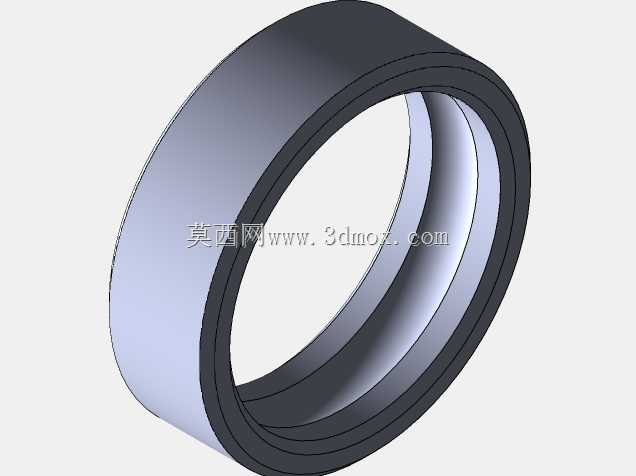

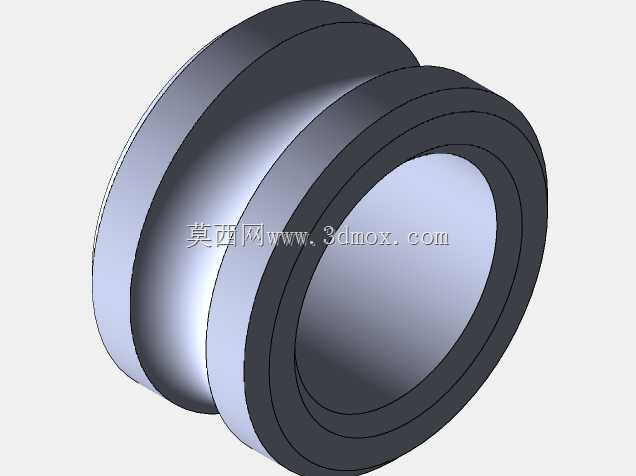

实际选型应用中，这类轴承常配合轴用弹性挡圈或是孔用挡圈完成轴向固定，无需额外设计复杂的锁紧结构，能有效压缩传动结构的整体轴向尺寸。在小型齿轮传动箱内，它可作为中间齿轮轴的两端支撑，承受齿轮啮合产生的径向力；在小型输送带的辊筒两端，它可作为辊子的旋转支撑，适配轻载连续运转的工况；在手持电动打磨设备中，它能支撑输出轴承受打磨作业产生的径向载荷，保证旋转精度。建模过程中需严格匹配滚道与滚柱的配合公差，内圈滚道、外圈滚道的曲率与滚柱直径的配合间隙需控制在合理范围，既要保证运转时的灵活度，又要避免间隙过大产生回转误差，同时保持架的兜孔间隙需预留足够的热膨胀空间，避免长时间运转发热后出现滚柱卡滞的问题。
