阿布赛事抛射作业机器人结构设计

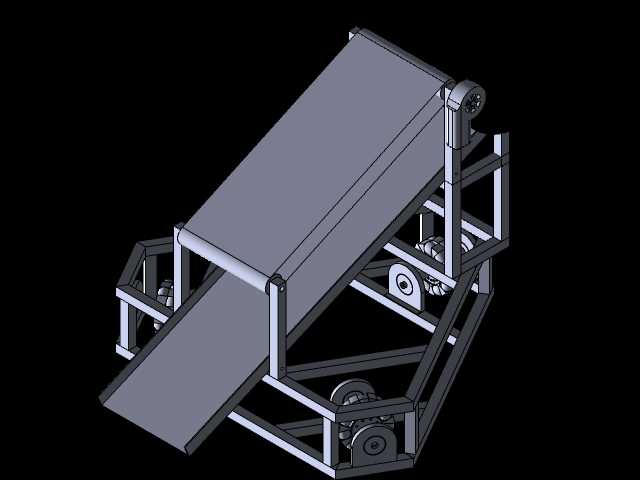

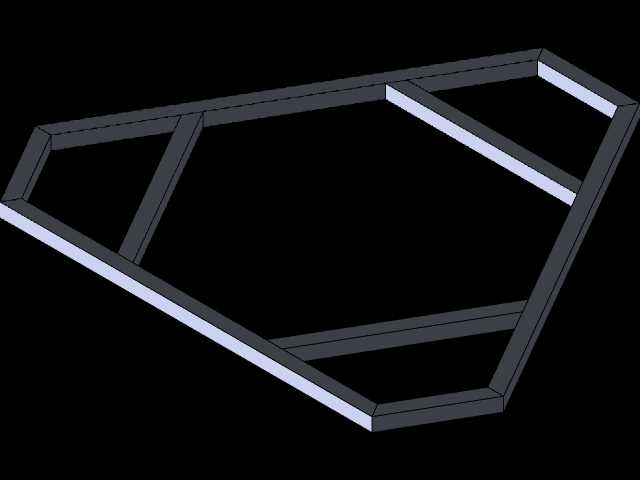

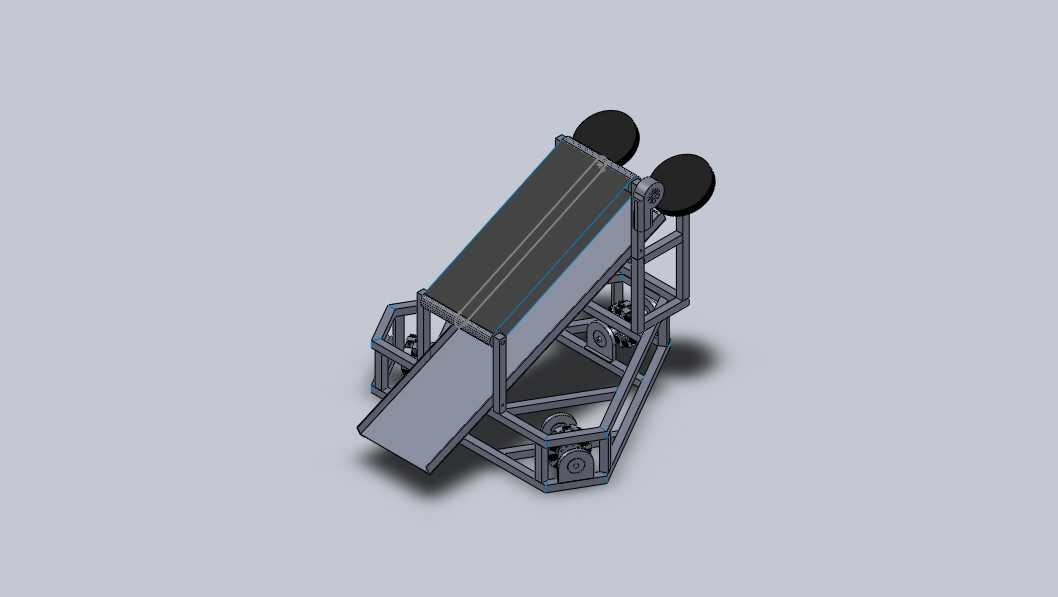

这款抛射类竞技机器人的结构设计，核心围绕赛事场景下的快速投送作业需求展开，整体采用方管型材搭建的桁架式机架作为承载主体，所有型材连接节点均采用角件配合螺栓锁紧的装配形式，既保证了框架整体的抗扭刚性，也方便现场调试阶段的快速拆装调整。机架整体采用前低后高的倾斜式布局，上部的抛射输送组件倾斜安装在机架上层框架内，输送面采用防滑同步带作为承载介质，两端的主动、从动辊筒分别通过带座轴承固定在框架两侧的安装板上，主动辊筒端通过同步轮与下层的驱动电机连接，可根据抛射距离需求调整输送面的运行线速度，实现不同重量抛射物的投送距离调节。机架上部后端对称布置的两个黑色滚轮组件，为抛射物的初始导向限位结构，可避免抛射物在输送加速阶段出现侧向偏移，保证抛射轨迹的一致性。机架下层空间预留了驱动电机、传动组件以及控制模块的安装位，所有传动部件均内置在框架内部，避免竞技过程中外部碰撞造成传动链路损坏。底部的行走轮组采用对称布置的驱动轮加随动轮结构，驱动轮通过独立的减速电机直连，可实现整机的快速转向与点位移动，满足赛事场景下的快速走位需求。设计阶段针对整机的安装边界做了严格控制，整机宽度控制在常规赛事通道的通行尺寸范围内，长度方向预留了前端接料导板的安装空间，前端伸出的倾斜导板可承接待抛射物料，将其平稳导入上部的输送抛射面，导板角度经过反复校核，可保证物料进入输送面时无卡滞、无弹跳。整个抛射机构的倾斜角度经过多轮仿真验证，兼顾了抛射初速度的垂直分量与水平分量配比，在保证抛射距离的同时，尽可能降低整机的重心高度，避免快速移动、急停转向过程中出现侧翻风险。所有外露的结构棱边均做了倒角处理，避免装配调试过程中出现磕碰划伤，电气走线全部沿型材内部的槽道布置，外部通过线槽盖板防护，既保证走线整洁，也能避免竞技过程中线路被拉扯损坏。
