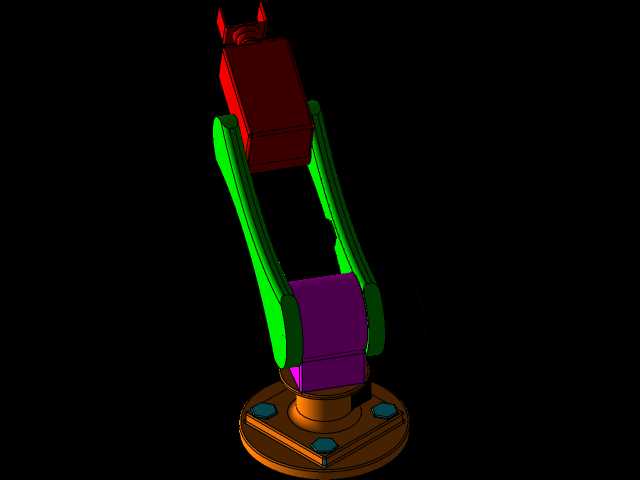

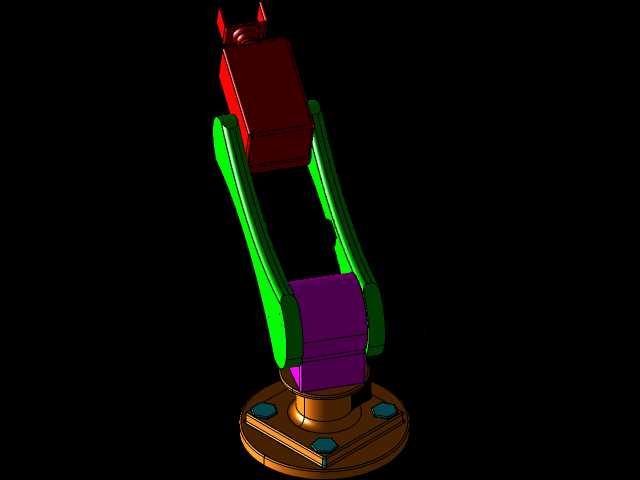

三自由度关节式拾取摆放机械臂结构

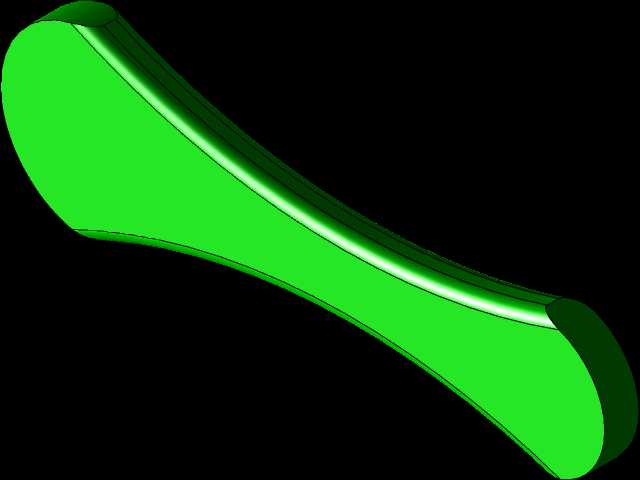

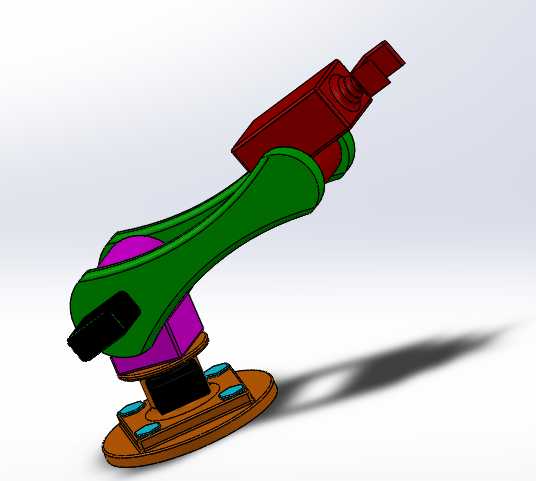

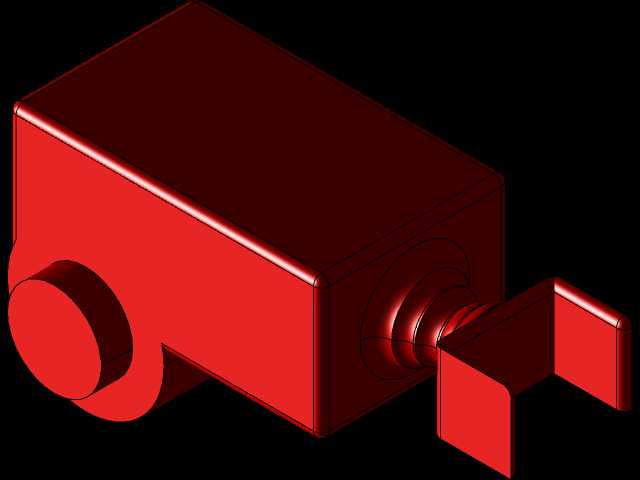

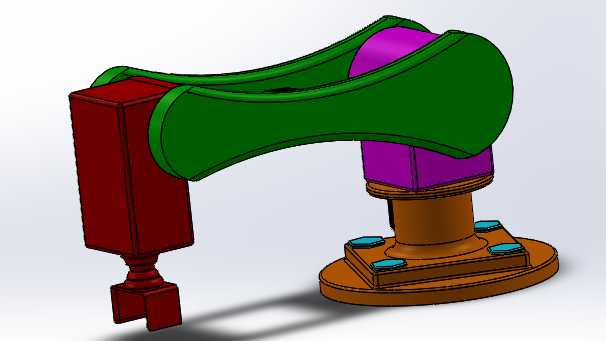

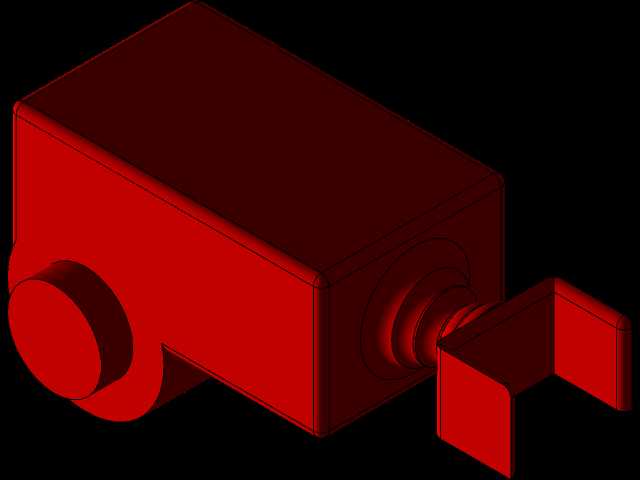

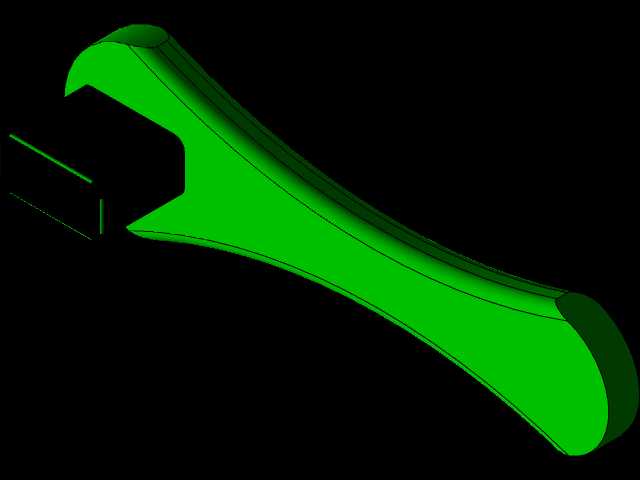

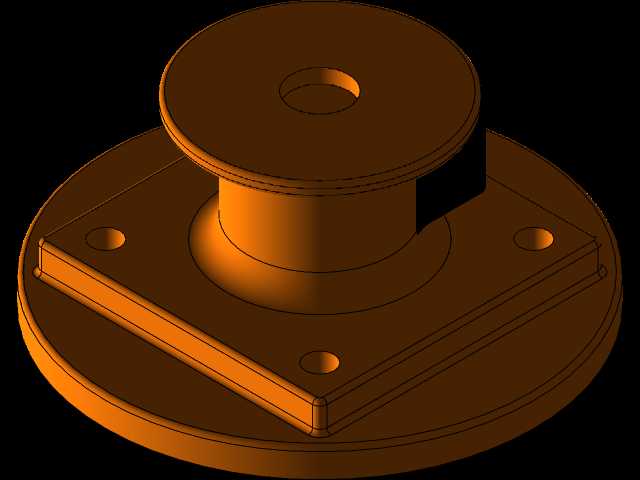

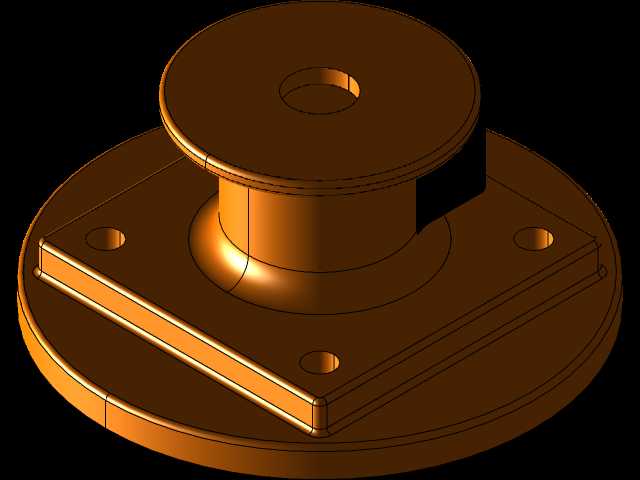

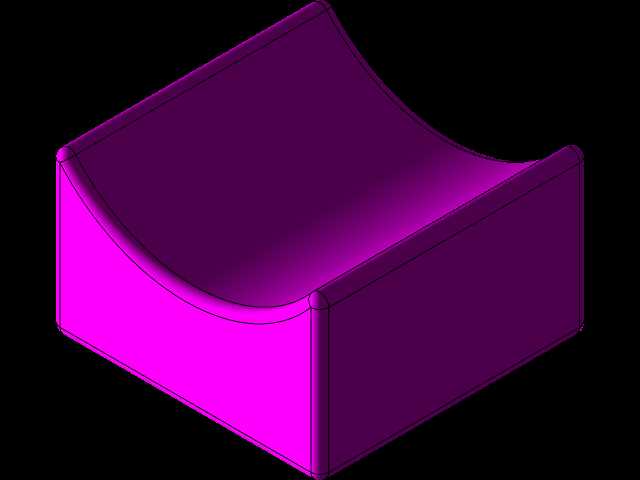

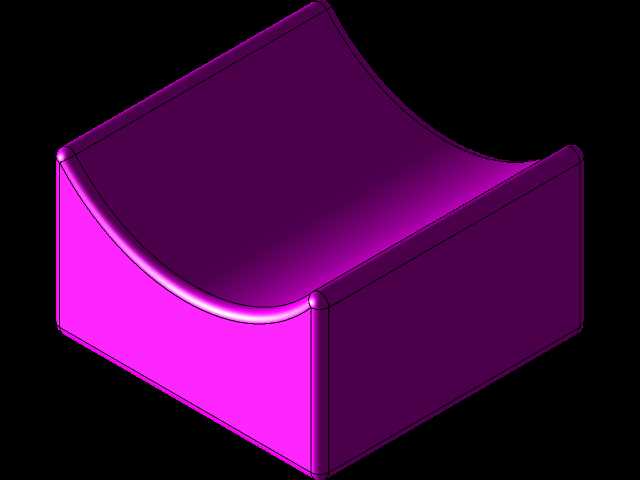

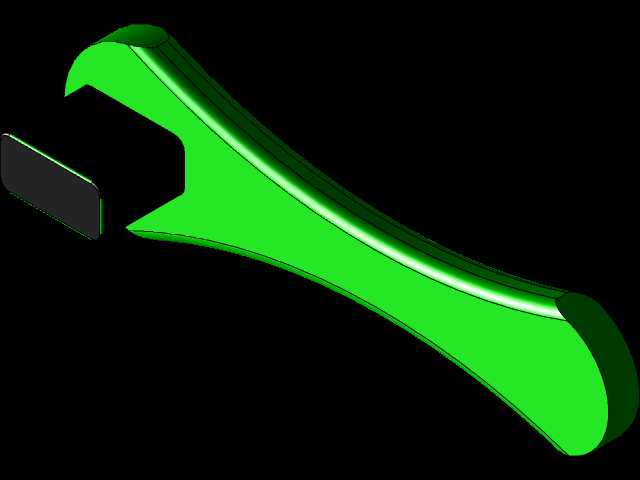

在轻工、电子零部件加工、小型物料分拣的产线环节里，这类三自由度关节臂的应用场景覆盖范围极广，从PCB板上下料、小五金件工位转运，到注塑机出料口的成品拾取，都能见到同构型设备的身影。不同于大负载六轴工业臂的冗余设计，三自由度的构型完全针对平面拾取加垂直抬升的作业需求做了精简，没有多余的回转与摆动轴系，在固定节拍的重复作业场景里，结构可靠性反而更高，后期维护的拆换难度也更低。从结构设计逻辑来看，底座采用圆盘式安装法兰，四个均布的安装孔位适配常见的铝型材工作台台面安装，安装边界不需要额外预留过大的避让空间，底座内部集成第一轴的回转支承结构，可实现整周360度旋转覆盖圆形作业半径范围，作业半径内的工位排布不需要做特殊的角度避让。大臂与小臂的关节处采用铰接式传动结构，臂身采用类箱型的截面设计，在保证臂身刚性的前提下尽可能削减了非受力区域的材料厚度，降低运动过程中的惯量，提升启停阶段的位置精度，臂身外侧的包覆结构同时兼顾了内部传动线缆的防护，避免作业过程中物料剐蹭、车间粉尘侵入传动副造成磨损。末端执行器的安装接口采用标准快换式法兰，可根据拾取物料的类型更换真空吸盘、夹爪或者磁吸接头，不需要对臂身结构做额外改造。设计阶段针对作业范围做了明确的边界限定，垂直方向的抬升行程适配常见的料箱堆叠高度与工作台面差，水平方向的伸展距离覆盖两个相邻工位的间距需求，不需要额外增加行走轴就能完成固定工位间的物料转移。关节处的限位结构做了硬限位加软限位的双重设计，避免误操作情况下臂身超程碰撞周边设备，各轴的传动副预留了润滑脂加注通道，日常维护不需要完全拆解臂身就能完成保养作业。这类构型的机械臂在实际产线部署时，对安装空间的要求极低，不需要做专门的设备基础改造，直接固定在现有工作台台面就能投入使用，针对小负载、快节拍的重复拾取摆放作业，其投入产出比远高于通用型多轴工业机器人，在中小型加工企业的产线自动化改造场景里适配性极强。
