工业接线式信号转换控制模块结构

项目分类:3D模型 发布时间:2021-09-27 ID:290482
  • 工业接线式信号转换控制模块结构
  • 工业接线式信号转换控制模块结构

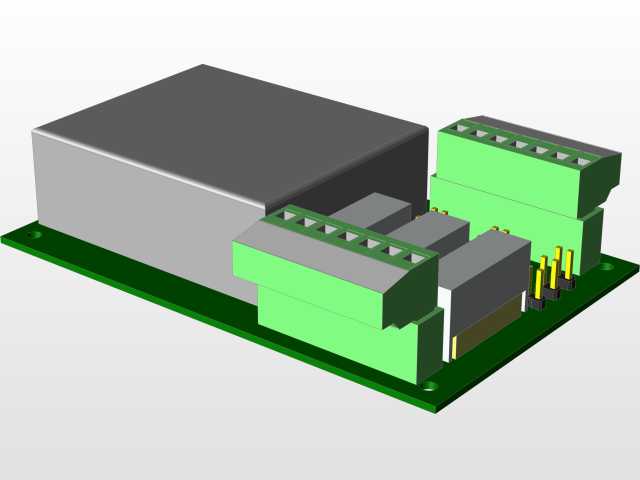

这类集成接线端子的信号转换控制模块,多应用在小型工业电控柜、分布式IO采集节点、设备侧信号调理场景中,核心作用是完成现场传感器、执行器的信号电平转换、隔离调理,将分散的现场接线集中规整后接入主控系统,减少柜内零散接线带来的干扰与维护难度。从结构设计来看,模块采用PCB基板作为承载主体,板上集成了信号隔离元件、调理电路与防护器件,两侧排布的绿色插拔式接线端子分别对应现场侧输入与系统侧输出,端子的引脚间距符合常规工业接线规范,适配0.5-1.5平方毫米的多股铜芯导线,接线时无需额外焊接,通过端子自带的压接结构即可完成导线固定,大幅提升现场接线效率。模块上方的屏蔽罩采用卡扣式固定结构,覆盖核心信号处理电路区域,既可以屏蔽周边变频器、伺服驱动器产生的电磁辐射干扰,也能避免现场接线时金属碎屑掉落造成电路短路,屏蔽罩与PCB之间预留了0.8mm的装配间隙,不会挤压板上贴片元件的引脚。设计过程中优先考虑了安装兼容性,PCB基板底部预留了标准35mmDIN导轨安装的卡扣位,也支持通过四角的安装孔直接用M3螺丝固定在安装板上,整体安装边界控制在紧凑范围内,横向宽度适配小型电控箱的导轨排布间距,不会占用过多柜内安装空间,相邻模块安装时预留的2mm间隙可保证接线操作空间,也利于模块工作时的自然散热。板上的黄色状态指示灯对应每一路信号通道的工作状态,布局在端子旁侧,接线与排查故障时可直接观察通道通断状态,无需额外外接检测设备。元件排布上,将发热相对明显的电源处理元件布置在PCB边缘区域,靠近安装间隙的通风位置,热敏元件远离发热源布置,避免长期工作时温度漂移影响信号转换精度,接线端子的焊盘做了加大处理,可承受现场接线时的拉扯应力,避免焊盘脱落导致的接触故障。
