双法兰连接式管道膨胀节结构设计

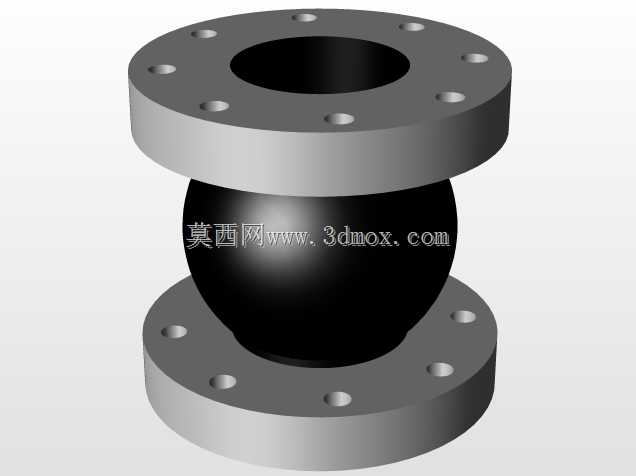

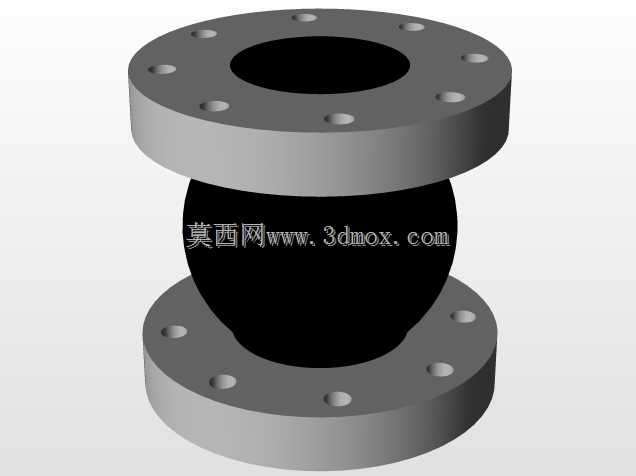

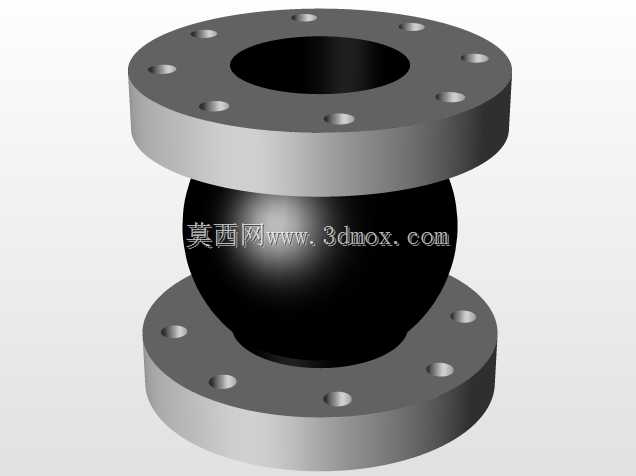

　　在民用给排水、化工流体输送、暖通空调循环水、工业制程管路系统中，管路因输送介质温度变化产生的热胀冷缩位移、设备运行传递的振动、地基沉降带来的错位应力，一直是管路设计阶段需要重点消解的问题，双法兰式膨胀节就是针对这类工况开发的核心管路补偿元件。这款膨胀节采用上下对称的法兰连接结构，两端法兰均按照通用管路法兰标准设计，法兰盘上均匀分布螺栓通孔，可直接与同公称通径的管路法兰、设备接口法兰通过螺栓组紧固对接，安装时无需额外加工焊接坡口，适配现有标准化管路的快速装配需求，能有效降低现场安装的施工难度与作业周期。中间的弹性鼓形腔体是核心功能段，采用变径圆弧过渡结构，相比直筒式弹性接头拥有更大的轴向、径向与角向位移补偿量，

　　可吸收管路轴向最大数十毫米的伸缩位移，同时能补偿一定范围内的径向偏心与角向偏转，避免管路应力集中导致的焊缝开裂、法兰密封面泄漏、管道支架过载等常见工程问题。在减震降噪表现上，中间弹性段可有效阻隔水泵、制冷压缩机、换热机组等动设备运行时沿管路传递的振动，阻断结构传声路径，降低管路系统整体的振动幅值与运行噪音，尤其适合对噪音控制有要求的商用建筑、精密生产车间的管路系统。从设计逻辑来看，这款膨胀节的法兰端面采用全平面密封结构，法兰密封面无凸台设计，适配非金属软垫片、橡胶复合垫片等常规密封件，安装时只需按照法兰螺栓对角紧固顺序逐步压紧，即可实现可靠密封，无需额外加工密封槽。法兰与中间弹性体的连接部位采用全包覆压合结构，

　　弹性体材料延伸至法兰密封面边缘，避免流体介质接触法兰金属基材，在输送弱腐蚀性流体、循环冷却水等介质时，可降低法兰接触面的腐蚀速率，延长部件整体使用寿命。在安装边界上，这款膨胀节的整体轴向长度较短，相比大行程金属波纹膨胀节占用的管路安装空间更小，适合管路排布紧凑、安装预留空间不足的改造项目与集成化管路站房设计；法兰外径、螺栓孔中心距、螺栓孔数量与直径均匹配对应公称压力的国标法兰尺寸，选型时只需匹配管路公称通径与公称压力参数，即可实现与现有管路的互换，无需调整周边管路的支架位置与接口尺寸。在实际管路排布设计中，这款膨胀节通常安装在水泵进出口、换热设备进出口、长距离直管段的温度补偿节点、建筑沉降缝两侧的管路位置，

　　安装时需注意在膨胀节两端管路设置合理的导向支架与固定支架，避免管路位移时弹性段承受额外的扭曲载荷，同时要预留足够的检修空间，方便后期密封失效时的快速更换。不同于金属波纹膨胀节，这款弹性体结构的膨胀节流通阻力更小，内部无导流套结构带来的通径缩径问题，不会额外增加管路系统的流阻损失，在大流量循环水系统中应用时，可降低循环泵的扬程损耗，提升系统整体运行能效。在结构细节处理上，法兰盘的螺栓孔采用等角度均匀分布，不管是水平安装还是垂直安装，都能适配不同角度的螺栓穿装需求，法兰边缘做了倒角处理，避免安装过程中尖锐边角划伤施工人员，也能减少安装时密封垫片被法兰边角切损的概率。中间弹性段的鼓形弧度经过反复优化，在保证补偿量的前提下，避免了弹性段局部应力集中的问题，在额定工作压力下，弹性段的鼓胀变形量控制在安全范围内，不会因为长期承压出现局部过度变形导致的早期失效。
