公制全螺纹外六角猫角头螺栓三维设计

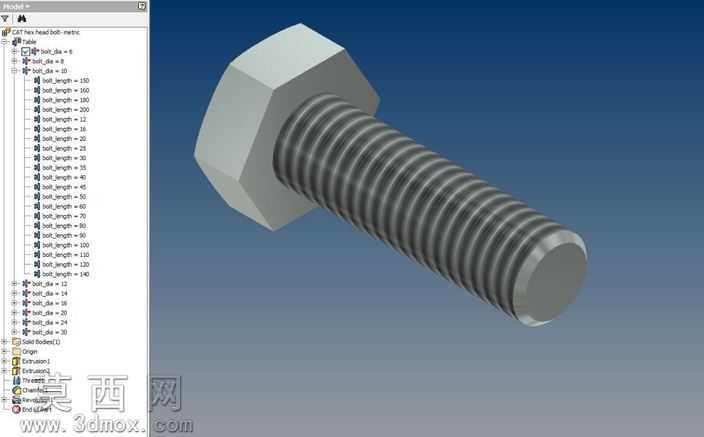

本模型为公制全螺纹外六角猫角头螺栓，采用Autodesk Inventor进行参数化建模，整体建模过程严格遵循公制螺纹紧固件的尺寸规范，通过参数化ipart功能实现全系列规格的快速调用，可适配不同猫咪包部件的装配需求。建模初期首先确定螺栓的核心基准，以螺栓头部下端面与螺杆轴线的交点作为全局坐标原点，先绘制六角头部的正六边形草图，通过拉伸特征生成六角头基体，对六角头的棱边做符合标准要求的倒角处理，避免尖锐棱边带来的装配干涉与安全隐患。螺杆部分采用螺旋扫掠特征生成连续的公制外螺纹，建模过程中严格控制螺纹牙型角、螺距、牙高的参数精度，确保螺纹特征与实际公制螺纹的啮合尺寸完全匹配，螺杆末端做45度倒角处理，方便装配时的螺纹导入，避免螺纹起始端的磕碰损伤。模型整体采用金属碳钢材质进行渲染设置，赋予模型哑光银灰色的金属质感，通过环境光遮蔽效果突出六角头的棱边轮廓与螺纹的牙型细节，渲染视角选取斜向等轴测视角，可同时清晰展示六角头部的外形特征与螺杆的全螺纹结构，左侧特征树完整保留了建模的全流程特征步骤，方便后续使用者对模型参数进行修改调整。设计过程中充分考虑紧固件的实际装配场景，所有尺寸参数均预留了标准公差余量，模型可直接导出为通用三维格式用于装配仿真、工程图生成、3D打印验证等场景，全螺纹的结构设计可适配不同厚度的被连接件，六角头的结构可适配标准扳手的拧紧操作，整体模型无破面、无重叠特征、无多余几何元素，建模逻辑清晰，特征层级分明，可直接调用进入各类机械装配体中使用。
