Adafruit MAX4466驻极体麦克风放大模块结构

项目分类:3D模型 发布时间:2021-09-27 ID:290595
  • Adafruit MAX4466驻极体麦克风放大模块结构
  • Adafruit MAX4466驻极体麦克风放大模块结构
  • Adafruit MAX4466驻极体麦克风放大模块结构
  • Adafruit MAX4466驻极体麦克风放大模块结构
  • Adafruit MAX4466驻极体麦克风放大模块结构
  • Adafruit MAX4466驻极体麦克风放大模块结构
  • Adafruit MAX4466驻极体麦克风放大模块结构
  • Adafruit MAX4466驻极体麦克风放大模块结构
  • Adafruit MAX4466驻极体麦克风放大模块结构
  • Adafruit MAX4466驻极体麦克风放大模块结构
  • Adafruit MAX4466驻极体麦克风放大模块结构
  • Adafruit MAX4466驻极体麦克风放大模块结构
  • Adafruit MAX4466驻极体麦克风放大模块结构
  • Adafruit MAX4466驻极体麦克风放大模块结构
  • Adafruit MAX4466驻极体麦克风放大模块结构
  • Adafruit MAX4466驻极体麦克风放大模块结构
  • Adafruit MAX4466驻极体麦克风放大模块结构

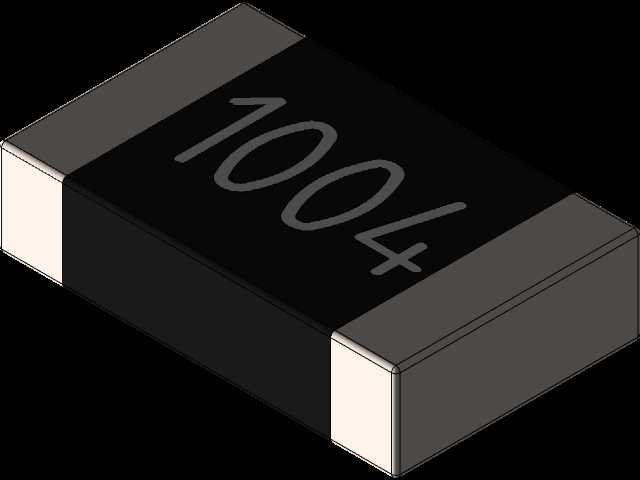

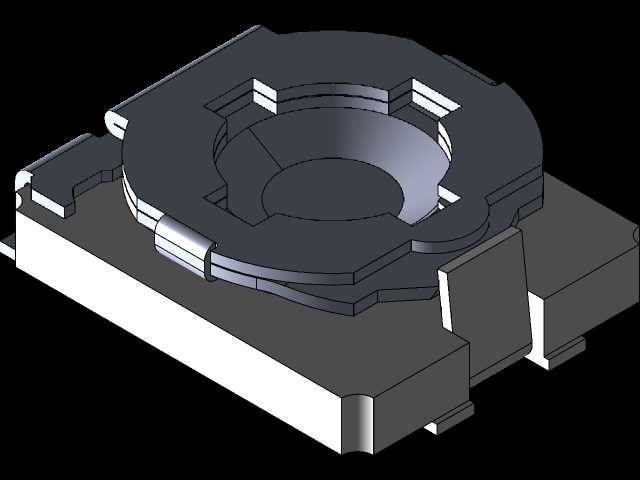

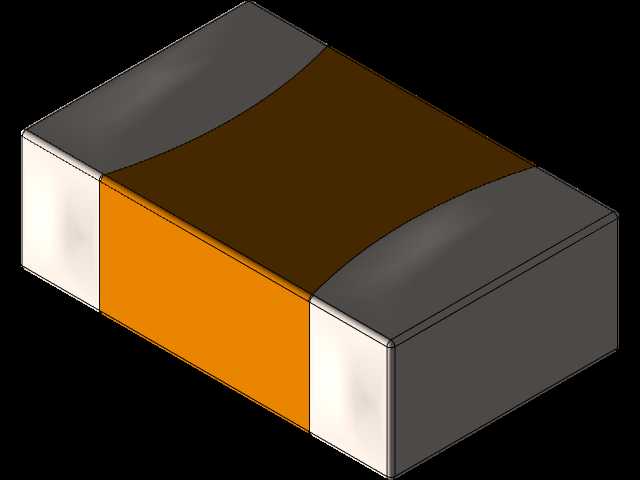

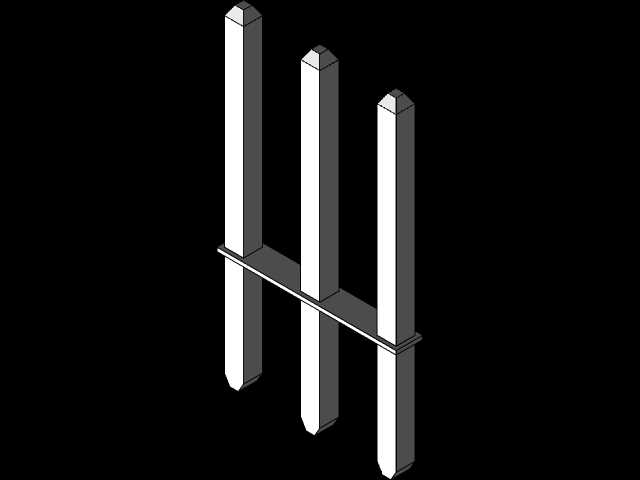

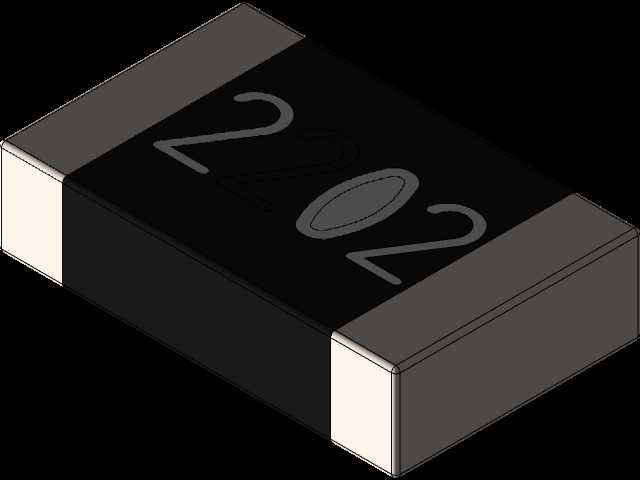

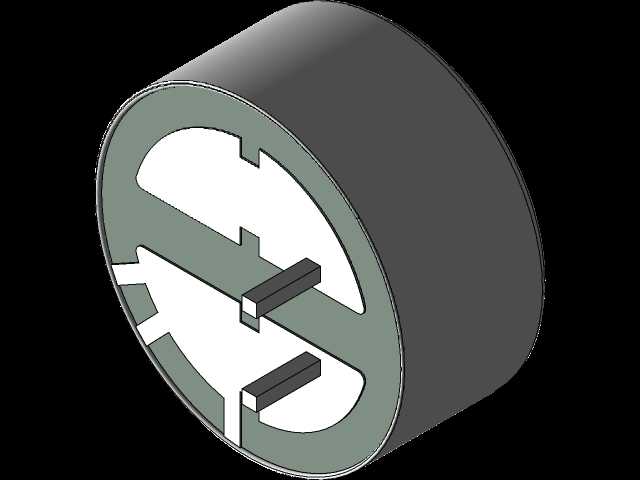

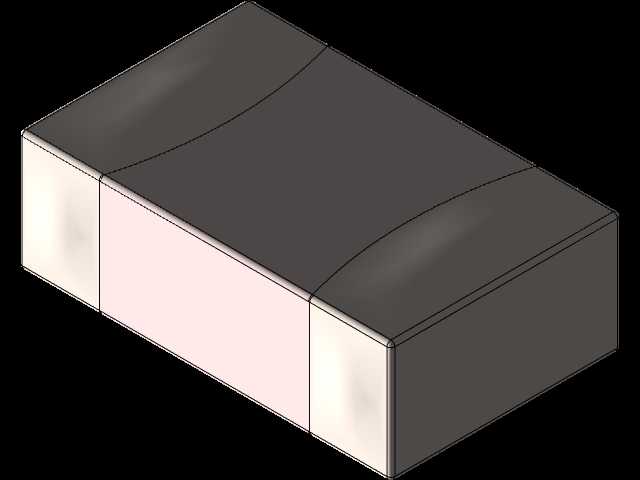

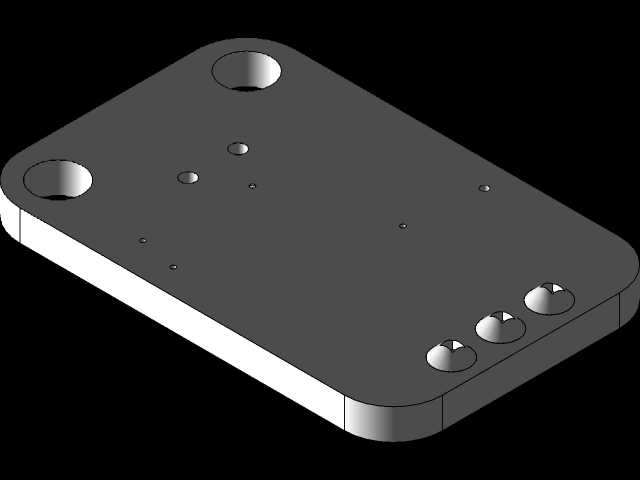

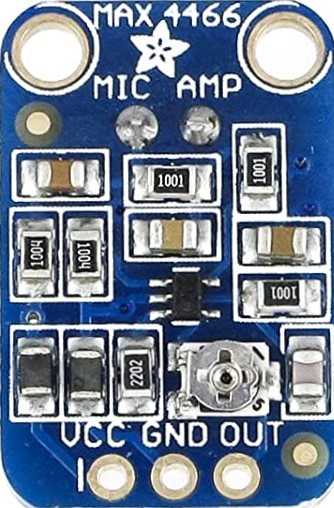

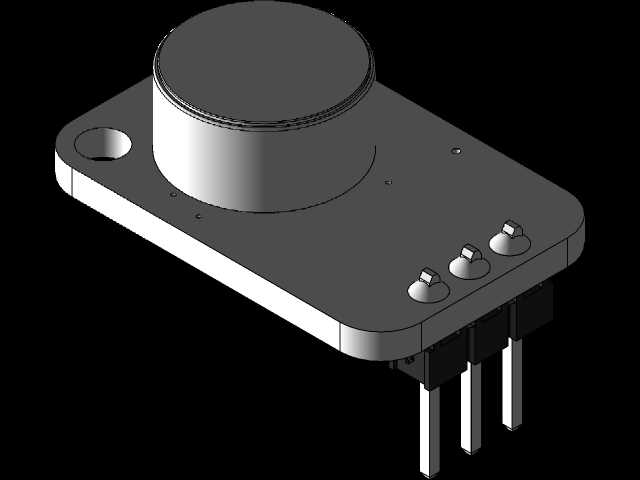

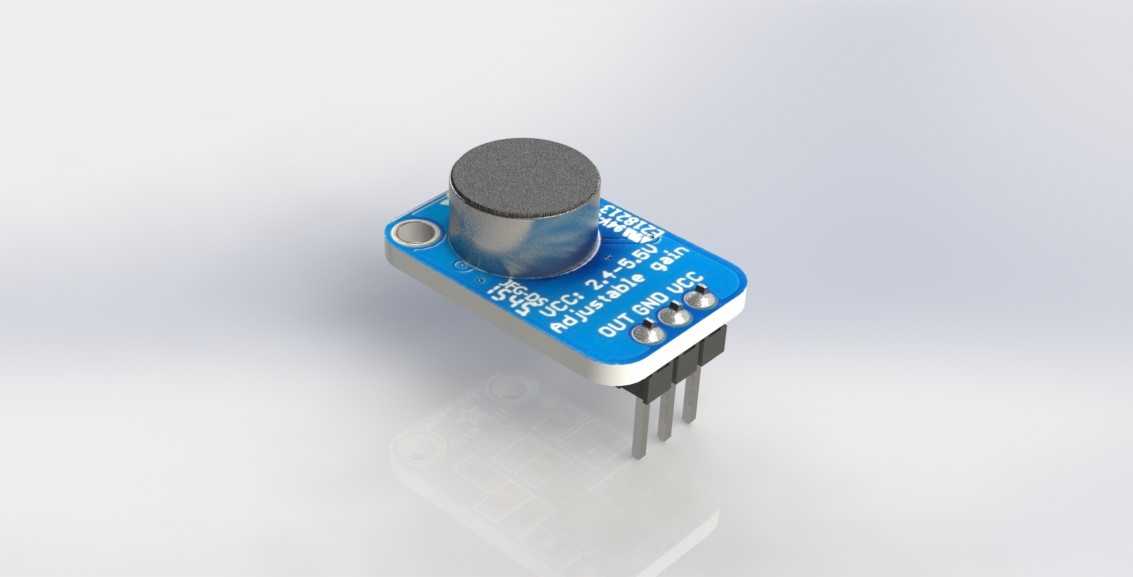

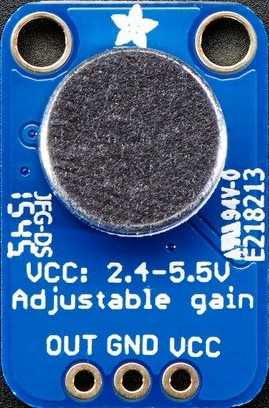

做嵌入式音频采集相关项目的结构设计时,经常会碰到需要适配小型驻极体麦克风放大模块的场景,这款MAX4466模块就是这类应用里普及率很高的选型。从结构设计的角度看,这款模块采用了标准的小型直插PCB布局,板载核心的MAX4466运算放大器负责处理驻极体麦克风拾取的微弱音频信号,板上预留的直插排针引脚定义清晰,分别对应电源正、信号输出、电源地三个功能位,排针采用标准2.54mm间距设计,既可以直接插在面包板上做原型验证,也能通过排针座焊接到主控载板上,适配绝大多数开源硬件项目的安装间距要求。模块上的驻极体咪头垂直焊接在PCB板面上,拾音面朝上,这种布局可以保证在常规安装状态下咪头不会被周边结构件遮挡拾音路径,做外壳结构设计时只需要在咪头对应位置预留直径6mm左右的拾音开孔,就能保证声音信号的正常拾取,不需要额外做导音结构就能满足常规拾音需求。板载的增益调节电位器采用卧式贴片布局,位于PCB板的侧边位置,在结构设计时如果需要预留现场调节增益的操作空间,可以在外壳对应位置预留直径3mm的调节孔,用小型一字螺丝刀就能直接调整电位器,实现25倍到125倍之间的增益调节,不需要拆开设备外壳就能完成灵敏度适配,这点对于现场调试的场景非常友好。从安装边界来看,这款模块的PCB外形尺寸非常紧凑,整体长宽尺寸控制在20mm以内,加上直插排针的总高度也不到15mm,对安装空间的要求极低,哪怕是手持小型音频采集设备、桌面声控触发装置这类内部空间局促的产品,也能轻松找到合适的安装位置。模块的PCB边缘预留了一个直径2mm的安装固定孔,可以通过M2螺丝直接固定在设备内部的安装柱上,也可以采用背胶粘贴的方式固定,两种安装方式都能满足不同场景的固定需求,不需要额外设计定制的安装支架。在实际应用场景里,这类模块常被用于声控开关、环境噪音监测、简易语音识别前端、音频采集节点这类设备中,因为本身集成了完整的麦克风偏置电路和信号放大电路,结构设计时不需要额外考虑信号走线的屏蔽处理,只要把模块的输出走线远离高频功率线路,就能避免不必要的信号干扰,降低整体结构设计的复杂度。做三维建模的时候,需要重点注意咪头的突出高度、电位器的调节位置、排针的伸出长度这几个关键尺寸,避免和周边的结构件、其他电子元件产生干涉,尤其是排针的焊接高度公差,建模时需要预留0.5mm左右的安全间隙,防止实际组装时出现元件顶壳的问题。另外模块上的丝印标识清晰标注了引脚定义和增益调节方向,建模时可以把这些丝印内容还原到模型表面,方便后续做装配指导文件的时候直接使用,不需要额外做标注处理。
