带工作空间覆盖范围的多关节机械臂结构

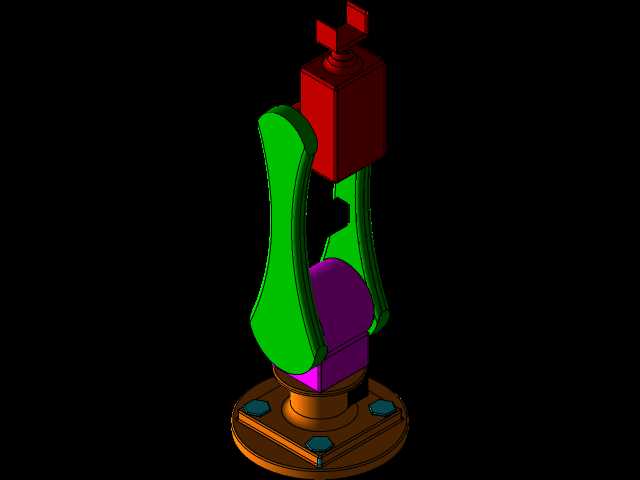

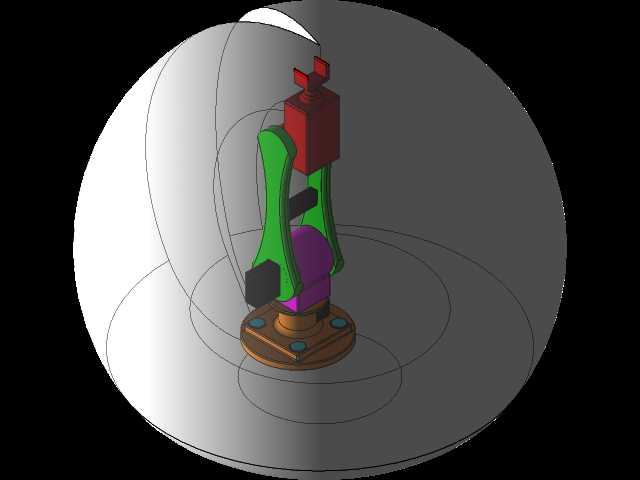

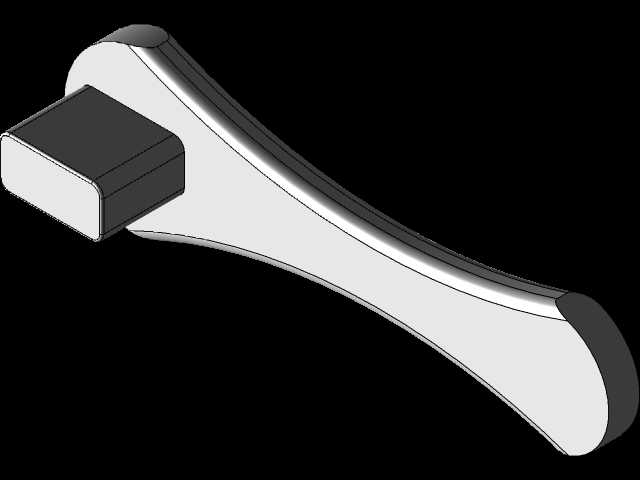

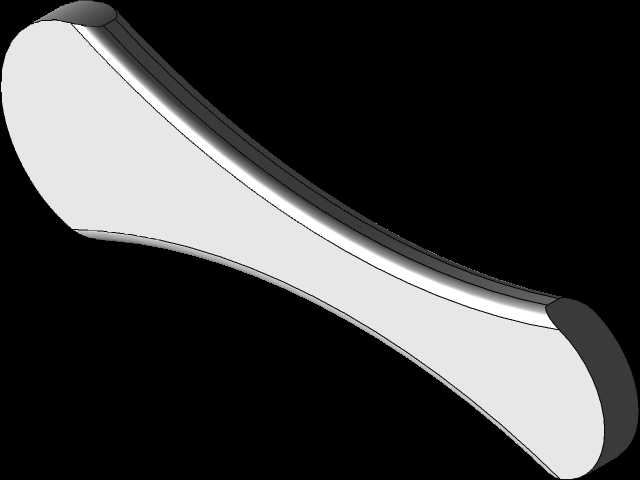

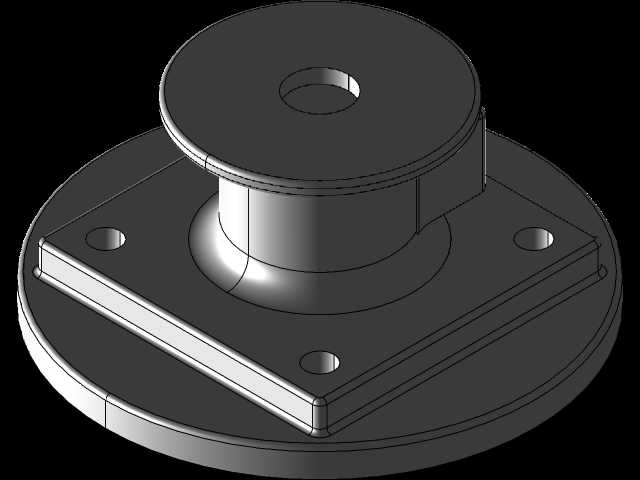

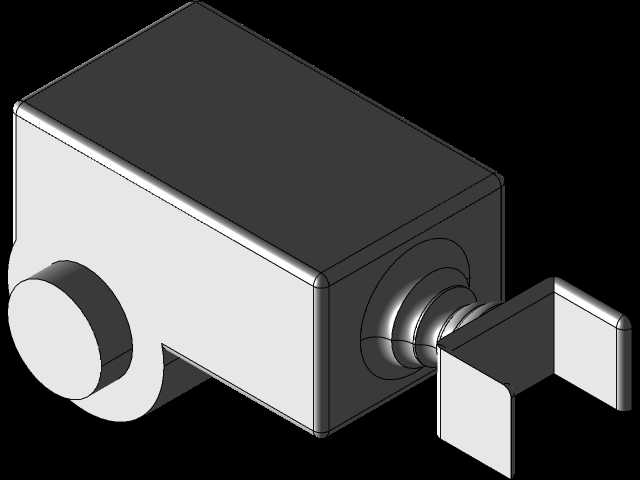

在自动化产线布局、工位上下料、物料转运这类场景里，关节型机械臂的工作覆盖范围是前期方案选型最核心的考量指标之一，这款关节机械臂的三维结构，直接将可达工作体积以包络面的形式做了直观呈现，能帮结构工程师在做产线规划时快速判断工位适配性，省去反复校核运动边界的冗余步骤。从结构设计逻辑来看，这款机械臂采用底座固定安装的形式，底部法兰盘预留了标准安装孔位，安装时可直接与工位的钢制安装基座通过螺栓锁紧，安装面的平面度公差需控制在0.1mm以内，避免底座受力不均导致关节运转时出现同轴度偏差，影响末端定位精度。臂体部分采用多关节串联布局，大臂、小臂的关节处预留了驱动元件与传动组件的安装空间，可根据负载需求适配不同扭矩的伺服驱动单元，关节转动副的配合间隙设计控制在合理区间，既保证运转时的顺滑度，也能减少长期往复运动带来的磨损累积。末端执行器的安装接口采用标准法兰结构，可快速更换夹爪、吸盘、焊枪等不同作业工具，适配上下料、焊接、喷涂、分拣等多类作业场景。设计时重点考量了工作空间的无死角覆盖，包络面内的所有点位都能通过关节角度的组合调整到达，不存在运动死区，在做产线布局时，只要将待作业工位布置在这个球形包络范围内，就能保证机械臂完成全流程作业动作，不会出现够不到目标点位的问题。臂体的结构件采用轻量化设计思路，在保证结构刚性的前提下尽可能减少臂体自重，降低关节驱动的负载压力，同时也能提升运动响应速度，减少高速运转时的惯性冲击。从安装边界来看，底座的安装尺寸紧凑，不需要占用过大的工位空间，适合在紧凑型自动化单元里布置，工作时臂体的运动轨迹不会超出包络面范围，做安全防护设计时可直接参考这个包络尺寸设置防护栏或者安全光栅的安装位置，避免安全防护范围预留不足导致的碰撞风险。在实际应用中，这类带工作体积标注的机械臂模型，还能用于离线编程的路径仿真，提前模拟作业过程中臂体与周边工装、设备的干涉情况，提前优化运动路径，减少现场调试的时间成本，对于刚接触自动化方案设计的工程师来说，也能通过这个模型直观理解串联关节机器人的工作空间形成逻辑，掌握关节角度变化与末端点位的对应关系。
