直角坐标三轴龙门式直线运动机械手结构

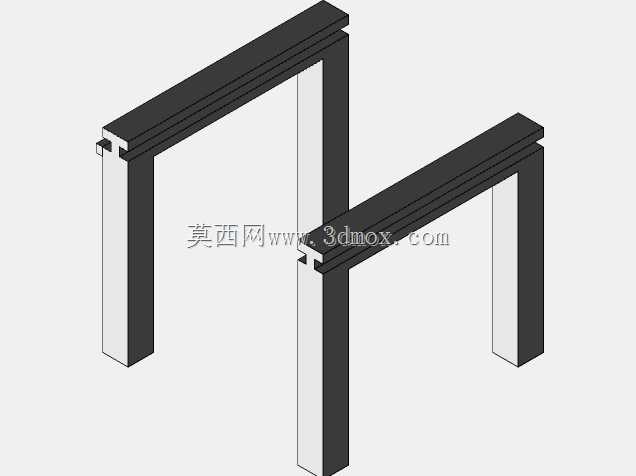

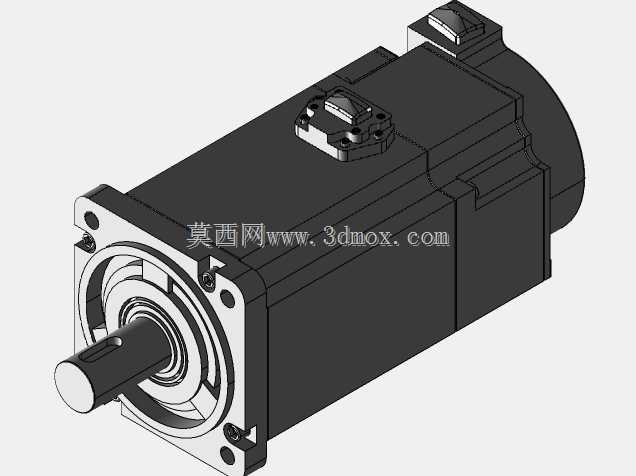

　　该结构为典型PPP构型直角坐标运动机构，三个运动轴均采用直线移动副，可实现X/Y/Z三个正交方向的精准点位运动与轨迹插补运动，在工业现场的应用覆盖范围极广，常见于3C电子零部件的上下料工位、光伏组件的排版移栽、包装线的物料码放、检测工位的工件移位等场景，相比多关节串联机器人，其运动逻辑直观，定位精度受姿态变化影响极小，重负载工况下的运动稳定性更具优势。从设计思路来看，整体采用龙门式跨架布局，两根平行布置的X向导轨作为基础承载构件，承担整个运动机构的负载与导向，Y向滑台跨接在X向导轨之上，通过同步带或者齿轮齿条传动实现横向移动，Z向轴搭载在Y向滑台的安装板上，完成垂直方向的升降动作，各轴的驱动端预留了伺服电机与减速组件的安装位，

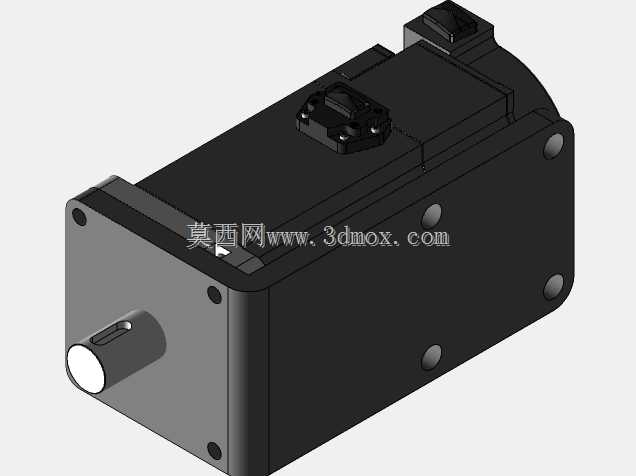

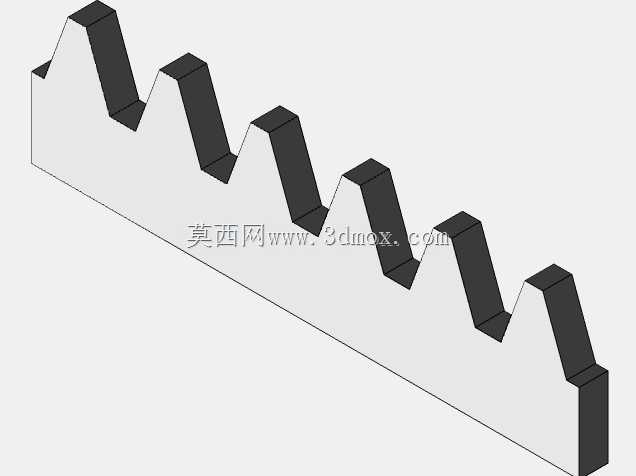

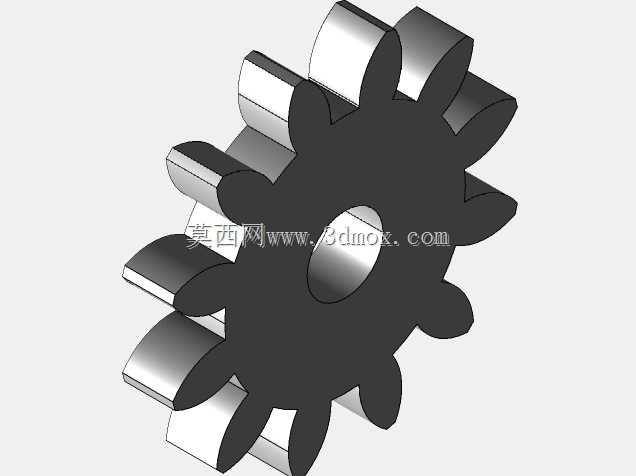

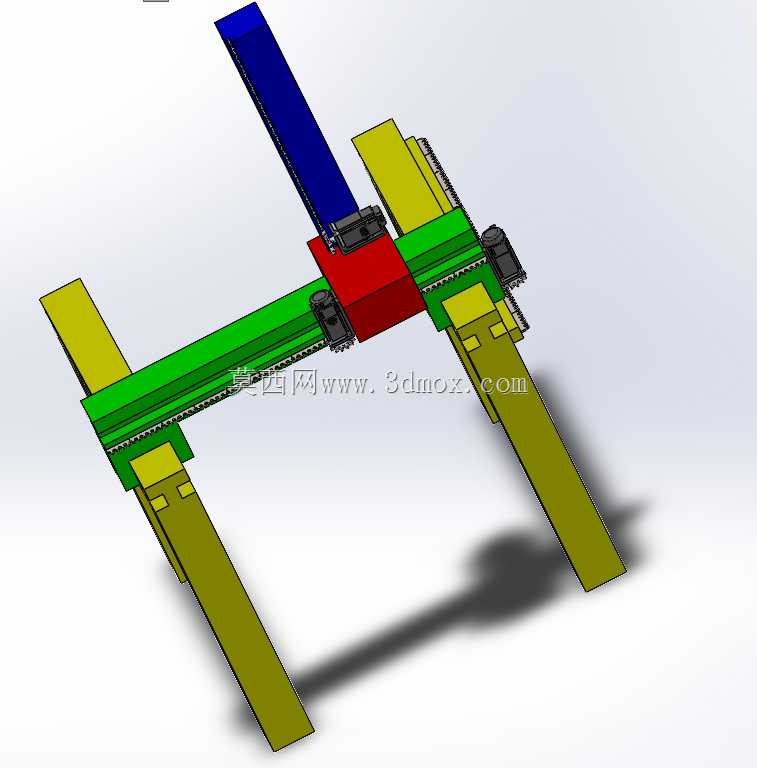

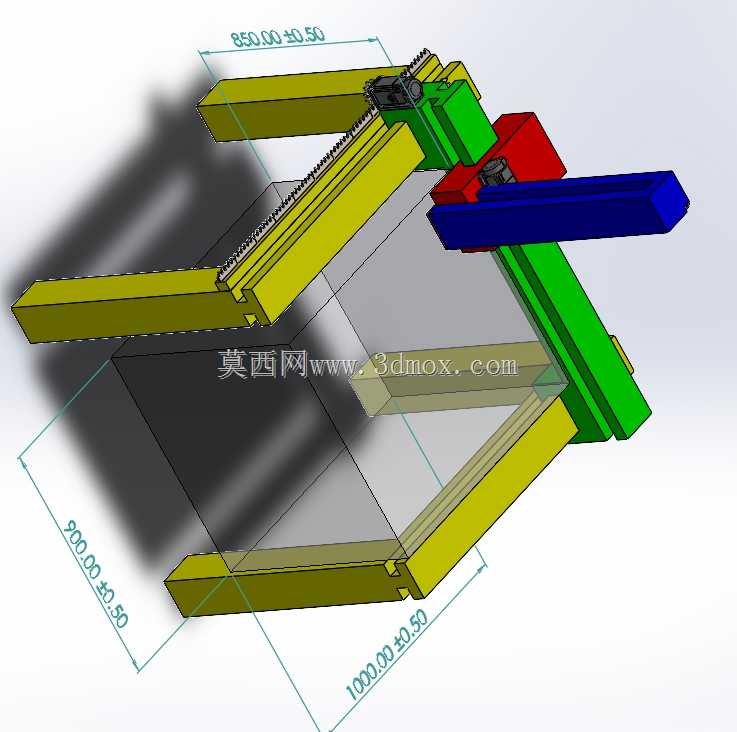

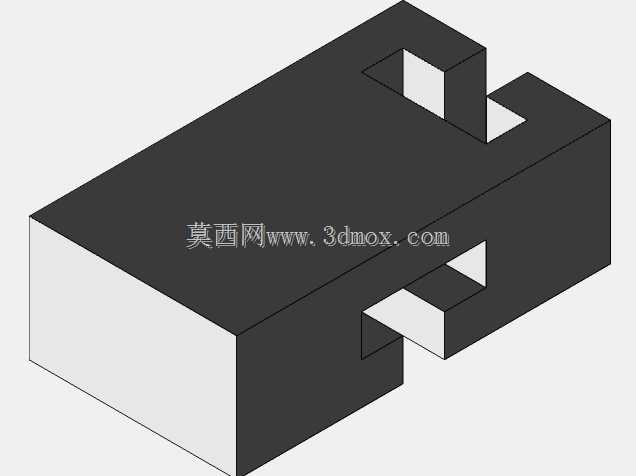

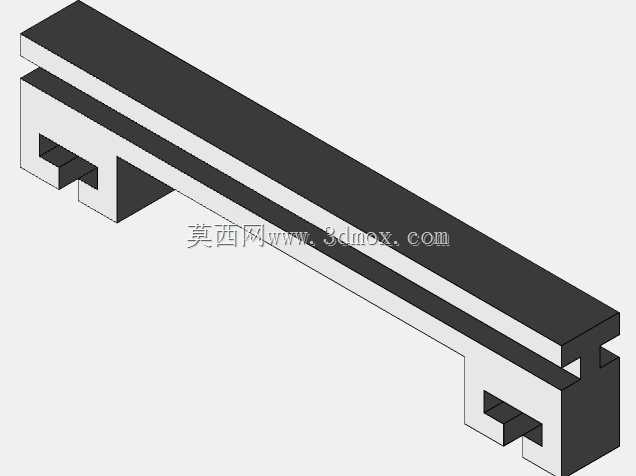

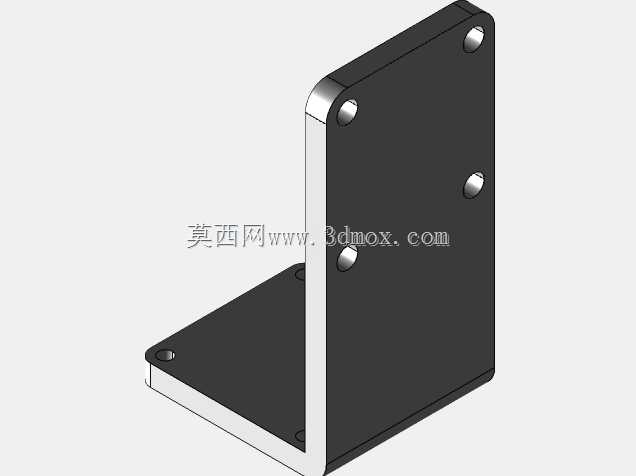

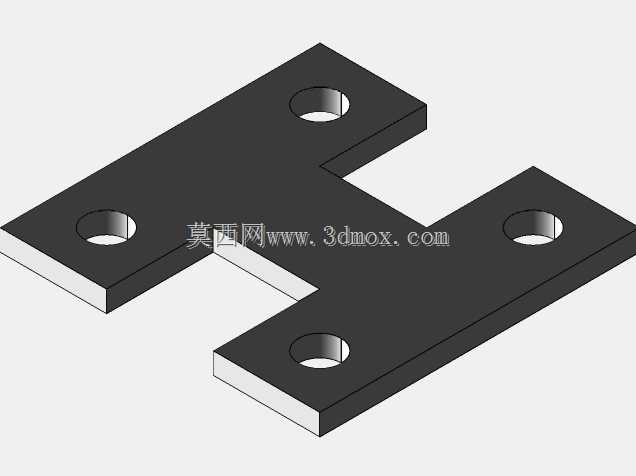

　　设计时充分考虑了传动件的安装间隙调整空间，导轨安装面预留了精加工余量，方便装配时打表调整直线度与平行度，避免运动过程中出现卡滞、爬行的问题。从安装边界尺寸来看，X向有效行程为1000mm，单根导轨的安装基准面长度略大于行程，两端预留了限位开关与机械硬限位的安装位置，防止滑台超程脱轨；Y向有效行程为900mm，滑座的跨距经过受力校核，在满负载伸出时不会出现明显的下挠变形；Z向有效行程为850mm，轴端设计有标准的工具安装法兰，可根据实际工况搭载夹爪、吸盘、焊枪、点胶阀等不同的末端执行器，法兰端面的安装孔位采用通用化设计，无需额外加工转接板即可适配多数常规工业末端工具。在结构细节处理上，各运动轴的拖链安装槽位与主体结构一体化设计，

　　避免了外置拖链支架带来的安装误差，线缆、气管可顺着拖链槽规整排布，防止运动过程中出现线缆拉扯、磨损的问题；各导轨的侧面设计有防尘密封件的安装卡槽，可适配钢带防尘罩或者风琴防护罩，适配多粉尘、多切削液的恶劣车间工况，延长传动组件的使用寿命。设计时对各轴的运动惯量做了匹配计算，滑台的移动质量与驱动电机的转子惯量比值控制在合理区间，保证高速启停时不会出现过冲、抖动的问题，定位重复精度可控制在±0.05mm范围内，满足绝大多数工业移栽、定位工序的精度要求。
