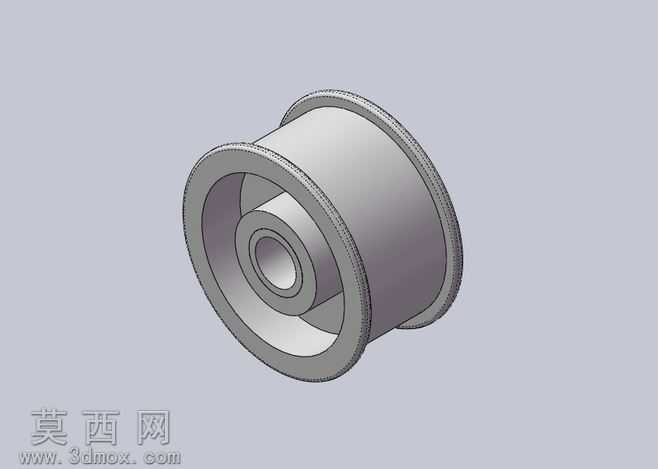

本作品为P2F规格平带滑轮的三维参数化建模成果,建模过程严格遵循机械设计手册中平带传动轮的相关尺寸规范,针对4英寸直径、2-1/16英寸带宽的适配要求完成全结构细节搭建,同时集成1英寸孔径的轴承安装位设计,可直接适配对应规格的滚动轴承完成装配。建模阶段首先以旋转凸台特征构建滑轮的主体基体,精准控制轮缘的挡边高度与过渡圆角,避免平带运行过程中出现跑偏、脱带问题;轮槽工作面采用符合平带传动要求的微弧面设计,保证带体与轮面的接触面积均匀,降低运行过程中的接触应力集中。针对轮毂部分,采用阶梯孔结构设计,轴承安装位的尺寸公差按照基孔制配合要求预留装配间隙,孔壁与轮毂外壁之间设置均匀的辐板连接结构,在保证整体结构强度的前提下尽可能降低零件自重,减少传动过程中的转动惯量。轮缘外侧的防滑纹理采用圆周阵列特征完成建模,纹理的深度与间距经过参数化校核,既能够提升带体与轮面的摩擦力避免打滑,又不会过度磨损平带的接触表面。材质配置方面,针对滑轮主体采用铸铁材质的渲染参数,还原金属铸件的哑光磨砂质感,轴承安装位的内壁赋予精加工后的金属光泽效果,区分出毛坯面与机加工面的视觉差异;渲染阶段采用环境光配合定向补光的方式,清晰呈现轮槽内部、辐板过渡区、轴承孔位的结构细节,无过曝或暗部死黑问题,可直观展示各部位的壁厚变化与连接结构。设计过程中充分考虑零件的加工工艺性,所有转角位置均设置符合机加工要求的过渡圆角,避免应力集中导致的零件失效,各安装面的拔模角度按照铸造工艺要求设置,可直接用于后续的工程图导出与生产加工参考,整体结构兼顾传动稳定性、装配便捷性与加工可行性,可直接用于平带传动机构的虚拟装配与运动仿真验证。
