DMU运动学旋转关节脚轮结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:290655
  • DMU运动学旋转关节脚轮结构设计
  • DMU运动学旋转关节脚轮结构设计

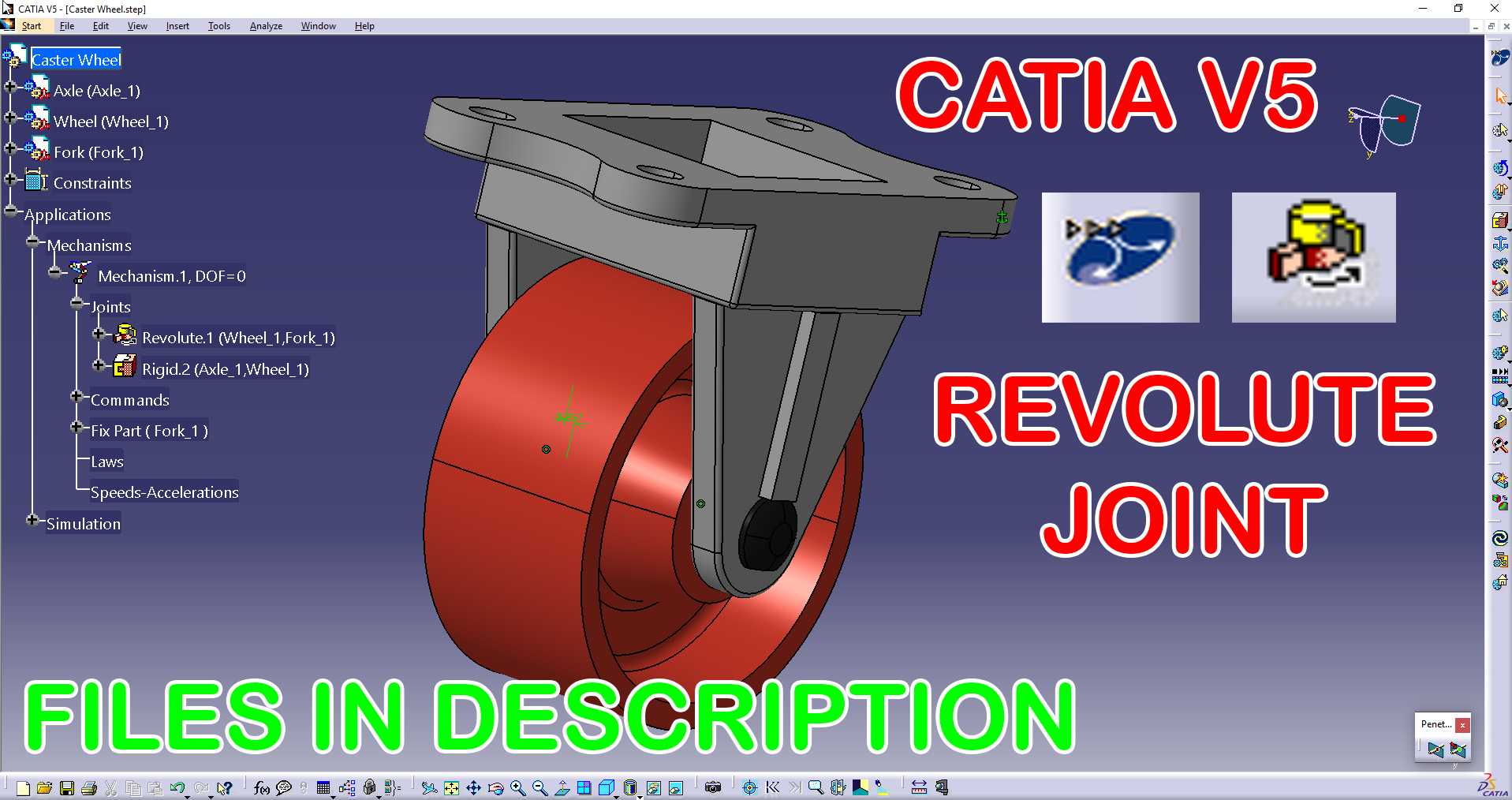

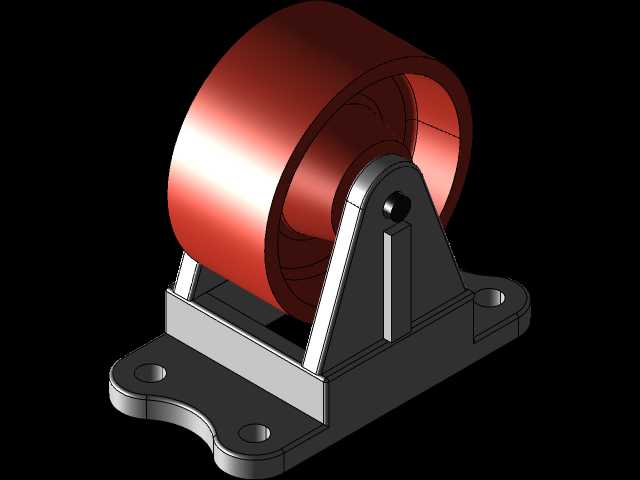

该旋转关节脚轮结构常见于工业周转推车、轻型移动工作台、仓储拣选设备的走行部位,核心作用是承载设备主体重量同时实现轮组绕垂直安装轴的360度转向,配合轮体自身的旋转自由度,让搭载设备可在狭窄车间通道、仓储货架间隙内完成灵活转向与位移调整。从结构设计逻辑来看,上部安装座采用带四个沉孔的法兰式结构,安装面做平面度公差控制,可直接通过螺栓固定在设备底部的安装基板上,安装座下方延伸出对称的叉形支架,叉臂内侧预留轮轴安装孔位,孔位同轴度公差控制在0.02mm以内,避免轮体转动时出现卡滞、偏磨问题。轮体采用宽幅圆弧面设计,接触地面的轮面做圆角过渡,可降低过地面接缝、小型凸起时的冲击载荷,轮体中心内嵌轴承位,与穿过叉臂的轮轴配合,实现轮体绕轮轴的顺畅旋转,这一配合副正是DMU运动学中旋转关节的典型应用场景,两个构件之间仅保留绕固定轴线的旋转自由度,其余五个自由度完全约束。在做运动仿真验证时,需要先给安装座施加固定约束,再在轮轴与轮体之间、安装座垂直转轴与叉架之间分别添加旋转接合副,设置合理的运动驱动参数后,即可模拟脚轮在推行过程中的转向、滚动复合运动状态,验证运动过程中是否存在构件干涉、运动行程超限的问题。从安装边界来看,上部法兰安装座的轮廓尺寸适配多数轻型工业设备的底部安装空间,叉架的垂直高度决定了设备安装后的离地间隙,设计时需要结合设备整体的通过性要求调整,轮体直径的选择则需要匹配承载能力与推行阻力要求,直径越大的轮体越容易越过地面障碍,但会相应抬高设备整体重心,需要在稳定性与通过性之间做平衡。这类旋转关节结构的运动副间隙控制是设计重点,间隙过大会导致脚轮转向时出现晃动,推行过程中产生异响与抖动,间隙过小则会增大转动阻力,甚至在粉尘、碎屑进入配合面后出现卡滞,因此配合面的粗糙度、润滑结构设计都需要结合实际使用场景做针对性调整,比如在多粉尘的车间使用时,需要在旋转关节处增加防尘密封结构,避免杂质进入配合面加剧磨损。
