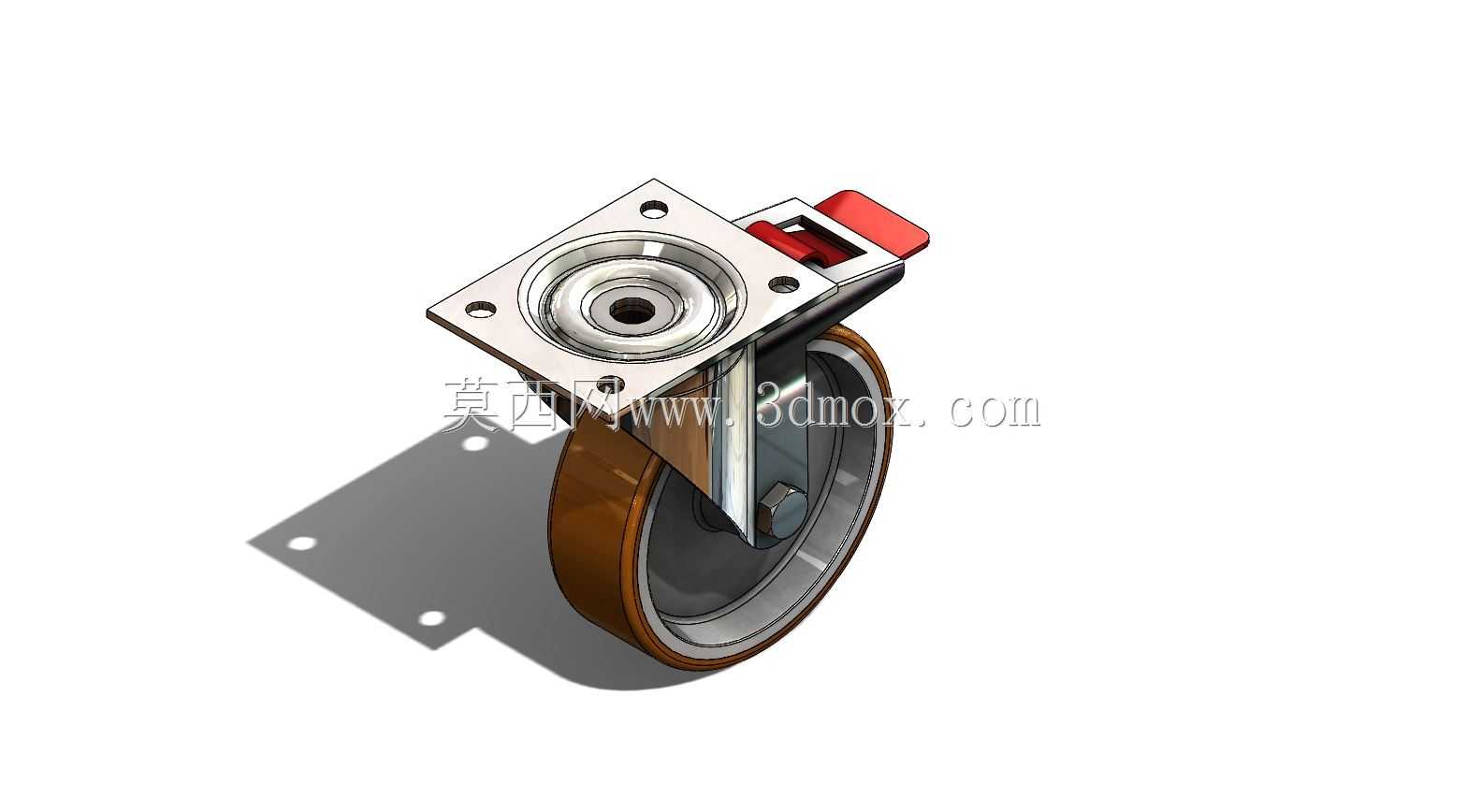

带刹车方形安装板重载万向脚轮结构

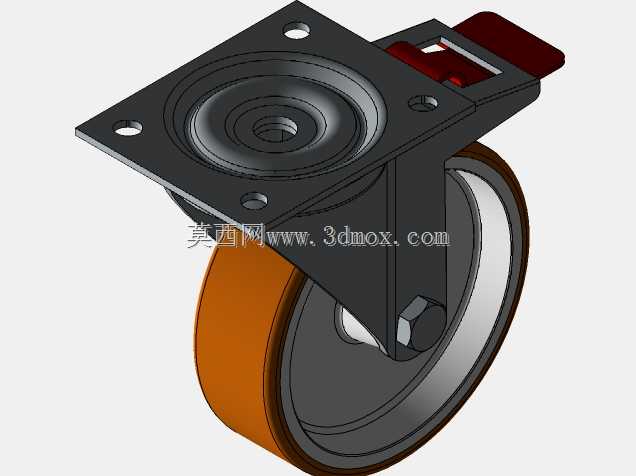

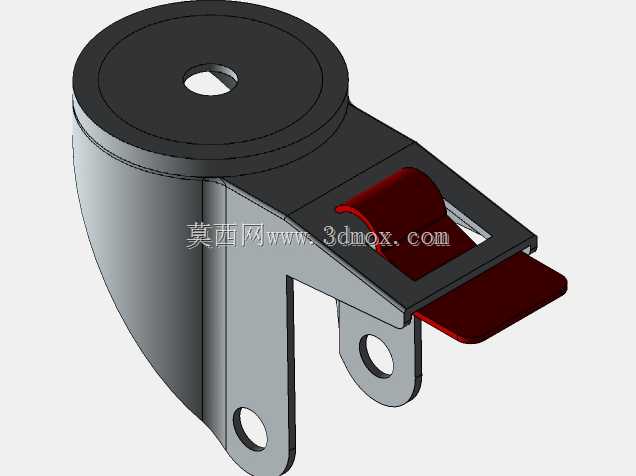

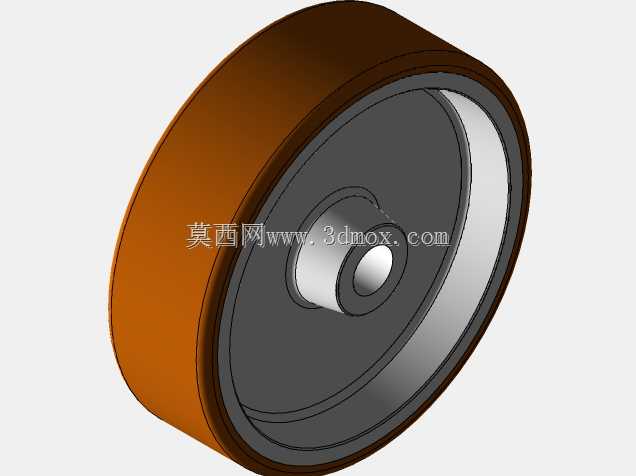

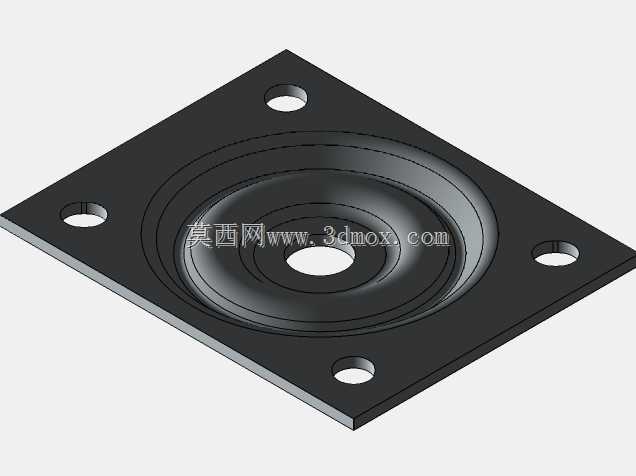

这款带刹车功能的万向脚轮，是仓储物流搬运设备、车间周转工装、移动式货架等场景下的核心行走承载部件，日常作业中既需要承担整车载荷的平稳传递，也要满足灵活转向、即时驻停的实际使用需求。从结构设计来看，顶部采用方形四孔安装法兰，安装孔位沿法兰对角线对称分布，安装时可直接通过螺栓与设备底部的安装基板锁紧，法兰平面加工精度控制在合理公差范围内，能保证安装后脚轮与设备底面完全贴合，避免长期受力不均导致的法兰变形、螺栓松动问题。法兰下方集成回转支承结构，内置的推力轴承与径向轴承组合，可同时承受垂直方向的重载与转向时的径向剪切力，即使在满载状态下，也能实现360度无卡滞转向，适配车间狭窄通道内的转向、挪位操作，不会出现转向卡顿、轮体偏摆的问题。轮体采用高耐磨聚氨酯材质包胶设计，轮芯为金属结构支撑，既保证了轮体的整体承载强度，聚氨酯外层又能在环氧地坪、水泥地面等常见车间地面行走时降低滚动噪音，同时减少对地面的划伤磨损，适配仓储车间对地面保护的使用要求。侧边集成的脚踏式刹车机构，采用红色拨杆作为操作触发件，作业人员无需弯腰，用脚踩踏即可触发锁止，锁止状态下会同时卡住回转支承与轮体转轴，既限制轮体的滚动，也限制万向结构的转向，保证车辆在斜坡停靠、定点作业时不会出现滑移、溜动的情况，解锁时只需向上拨动拨杆即可恢复行走与转向功能，操作逻辑符合一线作业人员的操作习惯。设计过程中对安装边界做了充分考量，法兰安装面到轮体最底端的高度尺寸经过优化，在保证轮体离地间隙足够越过车间常见的地面接缝、小型障碍物的同时，不会过度抬高设备整体重心，避免设备满载时出现重心过高侧翻的风险；轮体侧边与安装支架之间预留了足够的间隙，行走过程中不会被缠绕的包装带、碎屑卡滞，日常维护时只需定期在轴承位置加注润滑脂即可，无需复杂的拆解保养。这类脚轮除了应用在仓库推车上，也可适配移动式工作台、轻型周转货架、车间转运工装等多种需要移动功能的工业设备，选型时可根据单轮额定载荷匹配设备总重，四轮配置时通常按照总载荷的1.3倍预留安全系数，保证长期重载使用下的结构可靠性。
