适配FDM打印的外六角螺栓螺母组合

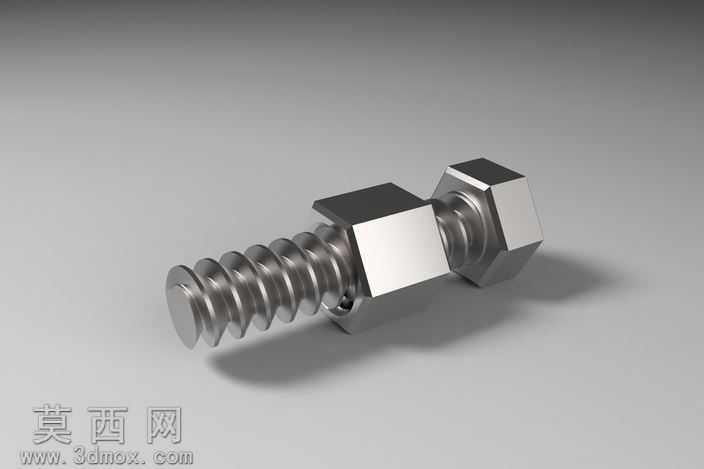

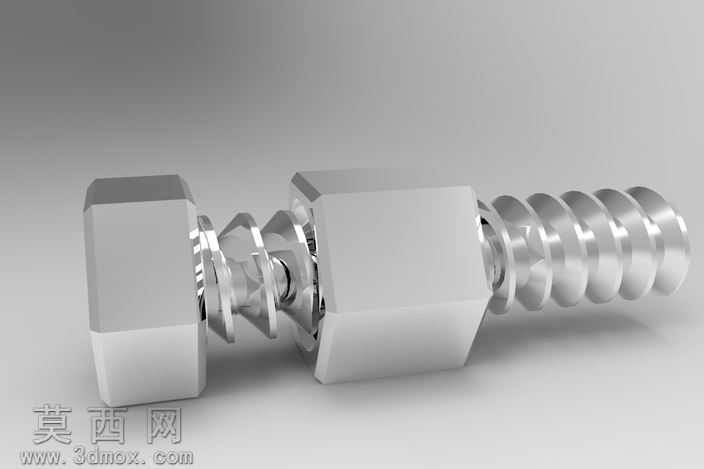

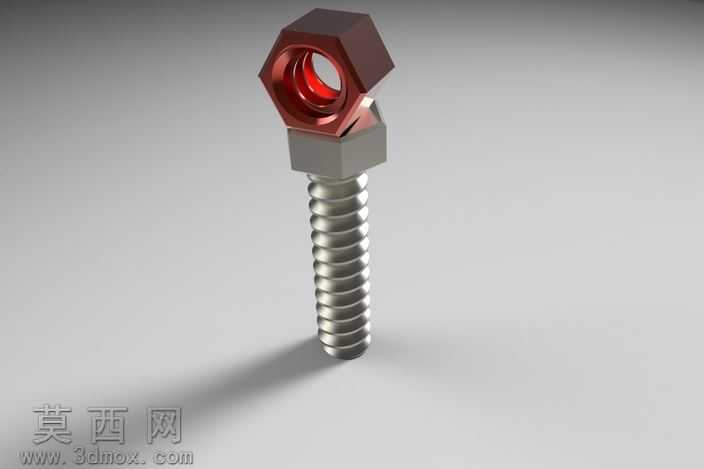

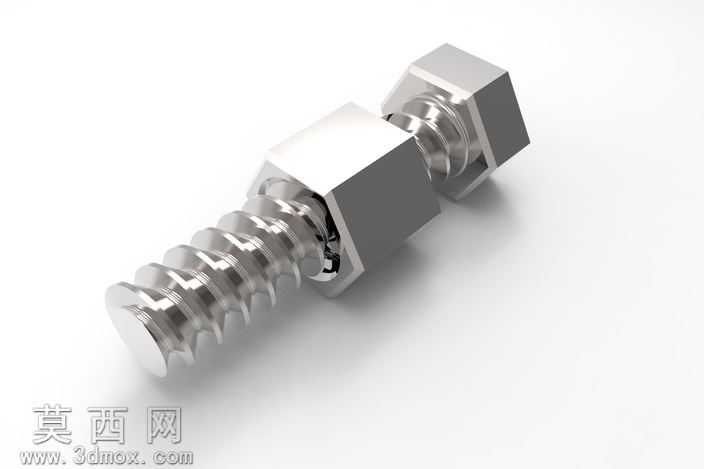

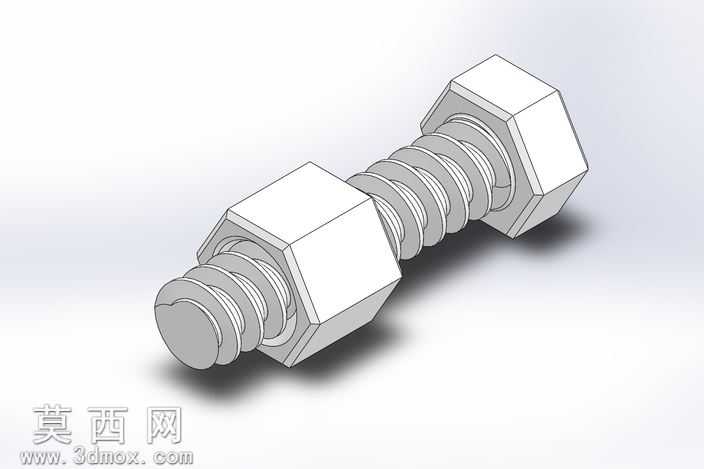

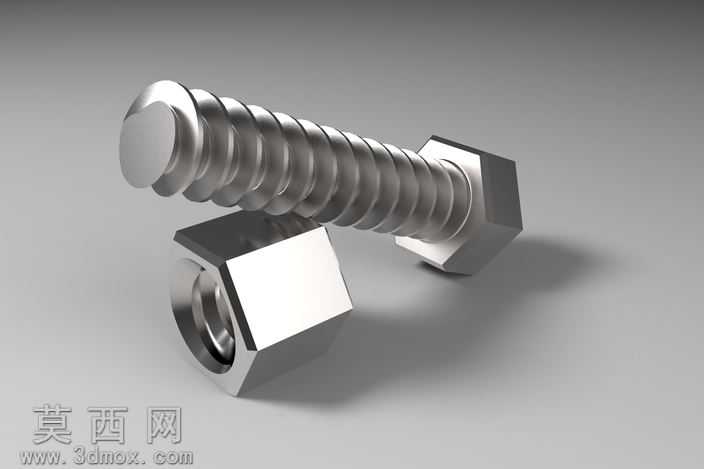

本作品为适配FDM熔融沉积成型工艺设计的外六角螺栓与螺母组合模型，建模阶段围绕3D打印的成型特性展开结构优化，全程采用参数化建模逻辑搭建特征。首先针对螺栓部分，先绘制正六边形草图拉伸生成六角头结构，对六角头与螺杆衔接处做微小圆角过渡，避免打印过程中出现应力集中导致的层间开裂；螺杆部分的螺纹特征采用梯形截面轮廓沿螺旋线路径扫描生成，特意将螺纹牙型角调整为适配FDM打印的55度，同时放大螺纹配合间隙0.2mm，抵消ABS材料打印过程中的收缩变形，避免打印完成后螺栓螺母无法旋合的问题。螺栓末端设计为平端结构，省去尖锐倒角，降低打印首层的成型难度，避免翘边问题。螺母部分同样以正六边形为基础轮廓拉伸生成基体，内螺纹特征与外螺纹做对应参数匹配，螺纹收尾处做渐消收尾处理，避免打印时出现悬空垂丝的缺陷。渲染阶段采用哑光工程塑料材质，模拟ABS材料打印完成后的真实质感，打光采用45度斜向柔光搭配底部弱反光，清晰呈现六角结构的棱边转折与螺纹的连续螺旋形态，同时突出层纹质感还原真实打印效果。设计思路上完全围绕无支撑FDM打印需求展开，所有结构的悬空角度均控制在45度以内，无需添加额外支撑结构即可直接打印，既可以作为3D打印机的校准测试件，验证打印机的尺寸精度、层间结合力与螺纹成型效果，也可作为机械基础件的教学演示模型，直观展示螺纹连接的配合原理，模型整体结构简洁，特征清晰，兼顾打印实用性与结构展示性。
