3D打印超声波传感器固定安装支架

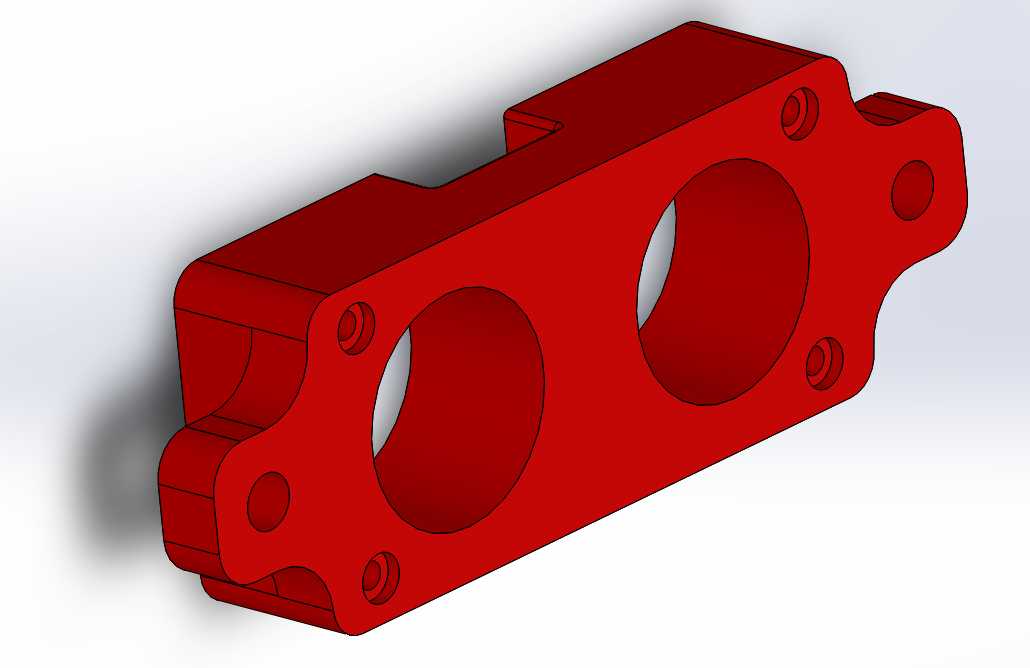

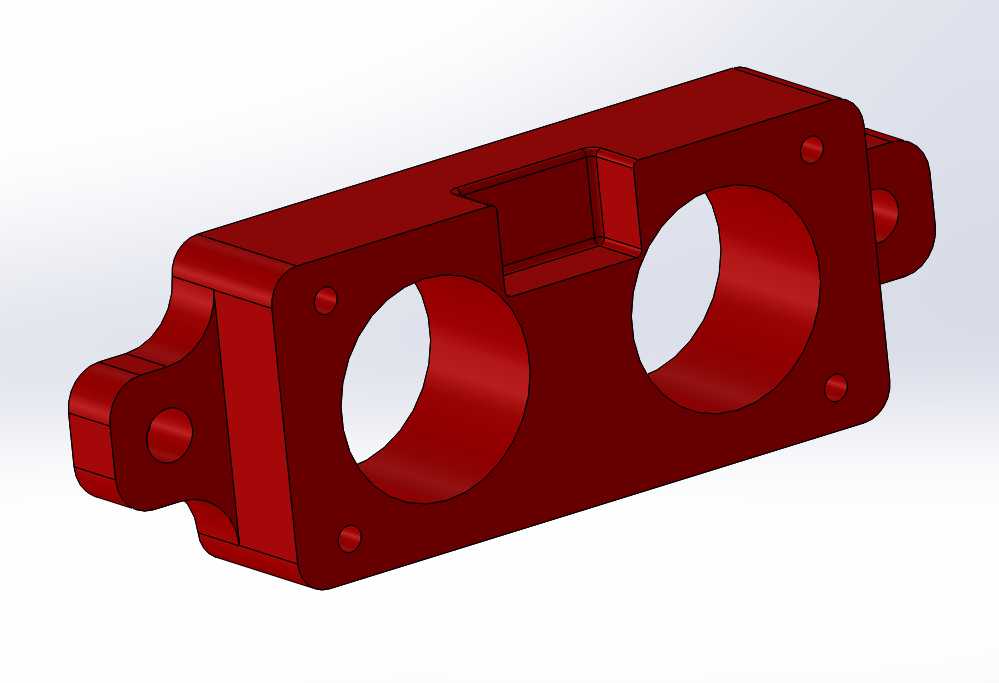

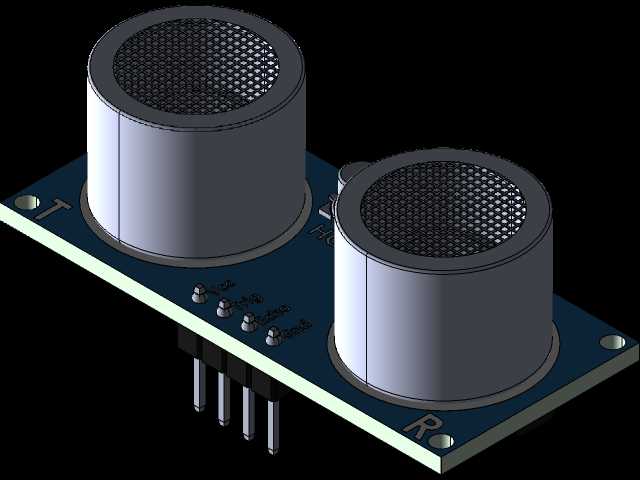

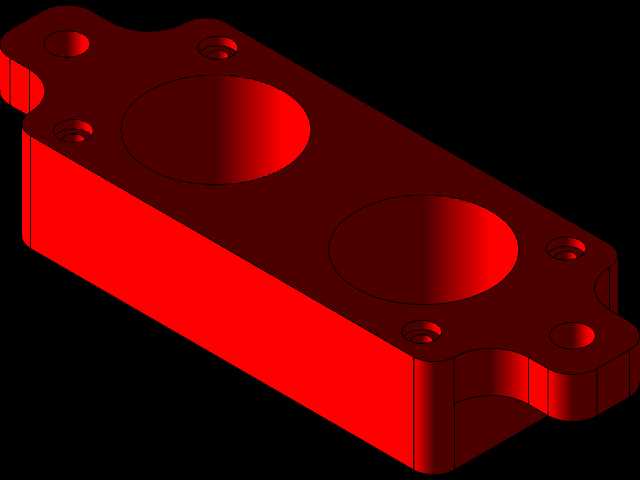

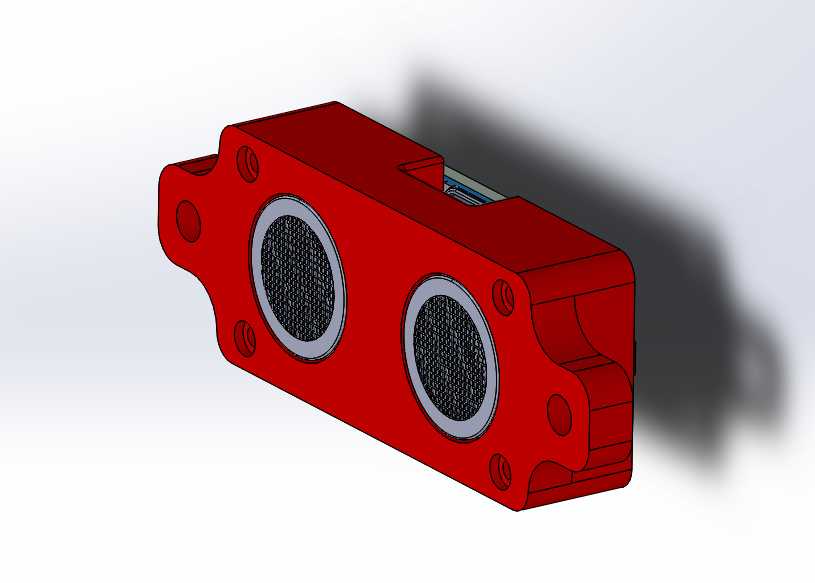

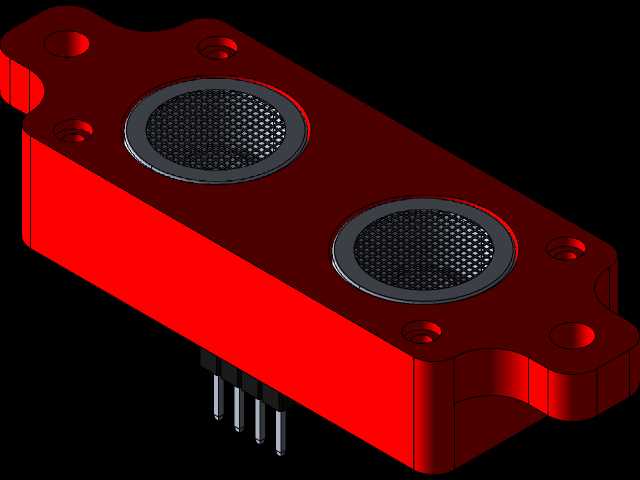

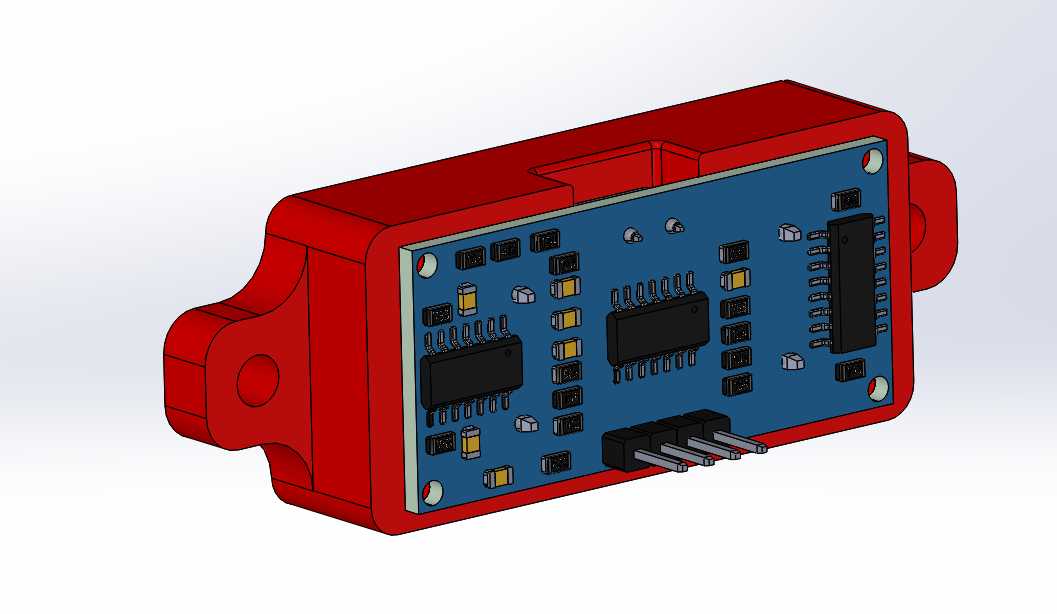

这款支架主要面向小型自动化设备、教学机器人、桌面级智能装置的传感器加装场景，用来解决超声波传感器在非平面安装位、紧凑空间内的固定难题，避免传感器直接粘接或捆扎带来的检测角度偏移、受设备振动松脱的问题。从结构设计来看，主体采用一体化成型思路，没有额外拼接结构，适配3D打印的工艺特性，打印时无需额外添加支撑结构，减少后处理工作量，打印完成后去除少量毛边即可直接投入使用。主体设置两个同轴的圆形通孔，用来穿入超声波传感器的探头部分，孔位内径匹配常用的16mm直径超声波测距模块探头，孔壁预留0.2mm的装配公差，既可以保证探头顺利推入，又能通过过盈配合实现初步固定，配合孔位周边的四个小沉孔，可穿入M2自攻螺丝进一步锁紧传感器，避免设备运行过程中探头移位导致检测数据偏差。支架两侧延伸出带安装孔的耳板，耳板上的通孔直径适配M3螺丝，可直接固定在铝型材框架、3D打印设备主体结构、机器人底盘的预设安装位上，耳板与主体连接处做了圆角过渡，避免3D打印过程中出现应力集中导致的层间开裂问题，同时也能降低安装时受力断裂的风险。主体中部的方形凹槽是走线让位结构，传感器的排线可以从凹槽内引出，避免排线被支架与安装面挤压破损，同时规整走线路径，减少外露线材被运动部件剐蹭的概率。安装边界方面，支架整体长度控制在70mm以内，宽度32mm，主体厚度20mm，两侧耳板的安装孔中心距为60mm，适配多数小型机器人底盘、桌面智能装置的安装孔位布局，不会占用过多设备内部空间，安装后传感器探头端面突出支架表面2mm，避免支架本体遮挡超声波的发射与接收路径，保证检测波束角不受结构干涉。实际使用中，这款支架不仅可以固定单路超声波传感器，也可以根据安装需求调整探头穿入深度，适配不同检测距离的使用要求，对于需要在设备侧面、斜面安装传感器的场景，无需额外制作转接板，直接通过耳板固定即可保证传感器检测面与被测方向垂直，减少调试阶段的角度校准工作量。
