九缸星形发动机曲轴结构三维设计

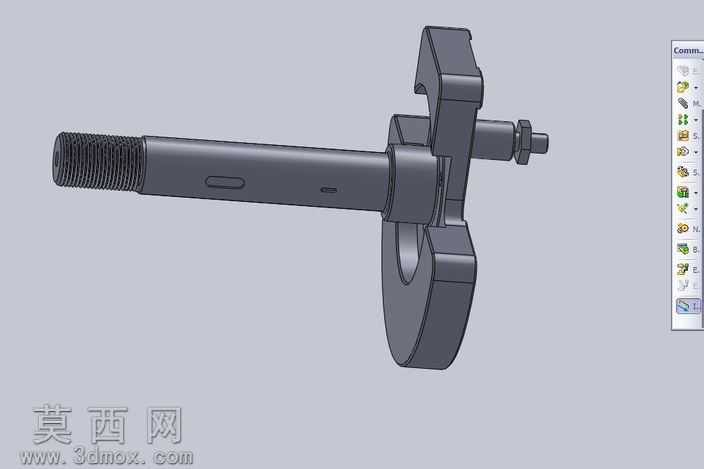

本作品为九缸星形发动机核心部件曲轴的三维建模设计，采用SolidWorks完成全参数化建模流程，建模过程严格遵循星形发动机曲轴的实际工程设计逻辑，先以旋转凸台命令构建曲轴的主轴颈基础轴体，轴体端部的螺纹段通过螺旋线扫描切除生成标准螺纹结构，轴身的定位凹槽采用拉伸切除命令精准成型，保证与配套传动部件的装配定位精度。针对星形发动机特有的偏心曲柄结构，建模时通过偏移基准面确定曲柄销的回转中心，采用拉伸凸台结合圆角过渡命令构建曲柄臂结构，曲柄臂与主轴颈、曲柄销的衔接处均做了符合力学性能要求的圆角处理，有效降低应力集中风险，适配九缸星形发动机交替做功时的复杂受力工况。模型的配重块部分根据九缸星形发动机的动平衡计算结果设计轮廓，通过拉伸与放样命令结合成型，保证曲轴高速回转时的动平衡性能，端部的锁紧螺栓结构采用标准件参数化建模，螺纹规格、螺母尺寸均符合通用机械设计标准，可直接用于虚拟装配验证。材质渲染阶段，整体赋予合金钢材质属性，调整金属粗糙度、反射率参数还原锻钢曲轴的真实金属质感，不同功能段通过细微的材质色差做区分，便于观察结构分区。设计过程中充分考虑星形发动机曲轴的空间布局特性，曲柄的偏心距、各轴段的直径与长度参数均匹配九缸星形发动机的缸体排布角度，确保活塞连杆组件装配后可实现正确的运动轨迹，模型各特征参数保留完整可编辑性，可根据不同排量的星形发动机设计需求快速调整尺寸参数，也可用于发动机工作原理的运动仿真演示、装配工艺教学等场景，完整还原了星形发动机曲轴的结构特点与设计要点。
