穿板式安装模具用感应检测元件结构

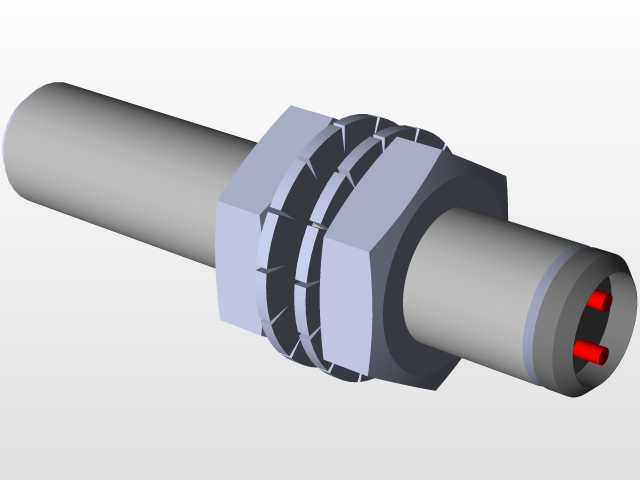

这款穿板式安装的感应检测元件，主要面向注塑模具、冲压模具的模腔内部状态监测场景设计，在实际生产中可用于顶出到位确认、模腔异物检测、合模位置校验等工位，替代传统的机械行程开关，减少模具运行过程中的硬接触磨损，提升连续生产的运行稳定性。从结构设计来看，整体采用两端外伸的柱式主体，中间设置两组六角锁紧螺母与密封垫片，适配模具模板的预留穿装孔位，安装时可通过两侧螺母调整元件伸入模腔侧的探出长度，适配不同厚度的模板安装需求，安装边界可覆盖10-25mm厚度的模板安装场景，柱体主体直径适配行业通用的12mm标准传感器安装孔，无需额外扩孔或定制加工即可直接替换同规格的传统检测元件。元件的接线端采用双插针式出线结构，接线端外露于模具外侧，避免模具合模过程中对线束的挤压磨损，同时接线端的柱体部分做了防滑滚花处理，插拔接线端子时可手持该部位操作，无需额外工具辅助即可完成接线拆装。感应端的端面做了平齐处理，安装后与模具内表面齐平，不会在模腔内部形成凸起结构，避免生产过程中刮蹭注塑件表面或干涉滑块、顶针的运动轨迹。在功能特性上，该元件采用非接触式感应原理，检测距离可覆盖0-2mm的金属物体感应范围，响应速度满足高速冲压、快速注塑的节拍需求，不会出现信号延迟导致的设备误动作。设计过程中充分考虑了模具生产现场的高温、油污环境，主体外壳采用金属材质包覆，密封结构可抵御模具生产过程中的切削液、脱模剂喷淋，防护等级满足工业现场的长期使用需求，不会因为现场的油污、粉尘侵入导致元件失效。从建模细节来看，所有的螺纹结构、六角螺母的对边尺寸、垫片的厚度参数都严格按照行业通用的安装标准绘制，结构工程师在做模具整体设计时，可直接调取该模型装入模具装配体，无需重新绘制安装位的适配结构，可直接用于干涉检查、安装孔位标注、BOM清单统计等设计环节，减少重复建模的工作量。安装时仅需在模板对应位置加工出适配直径的通孔，将元件从模板外侧穿入，调整好探出长度后锁紧两侧螺母即可完成固定，无需额外设计安装支架或固定结构，大幅简化模具的检测元件安装结构设计。
