FRC竞赛机器人用直齿传动齿轮结构

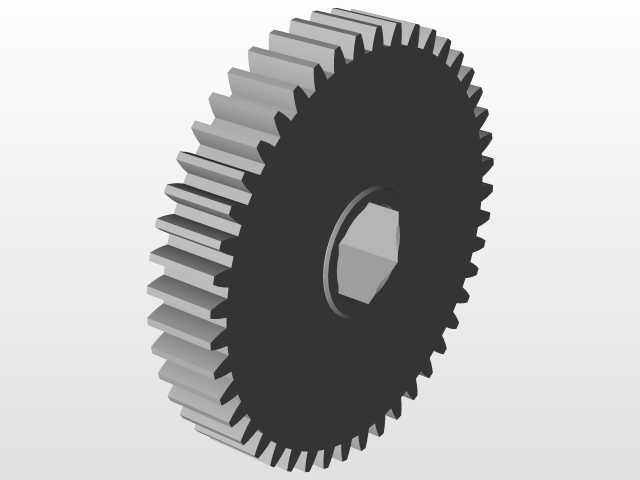

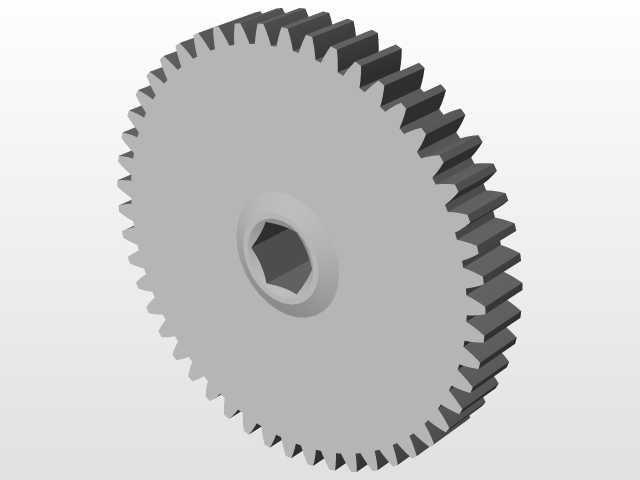

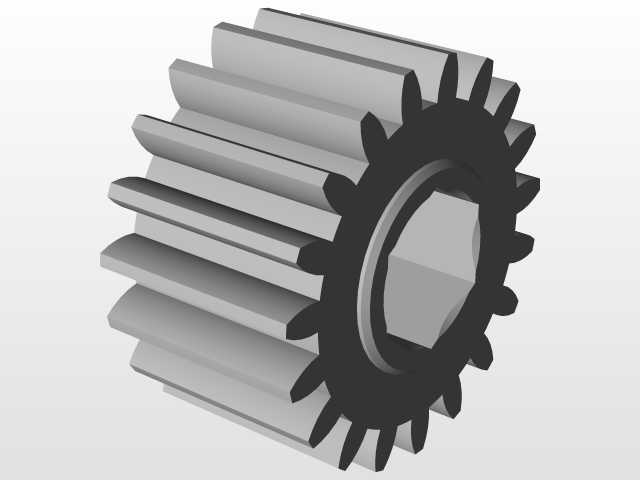

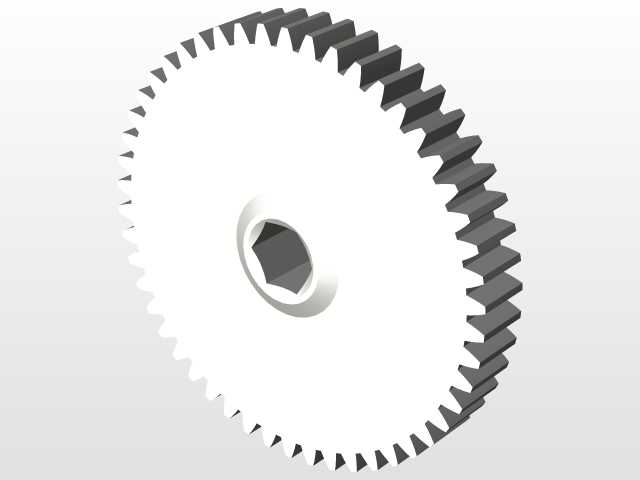

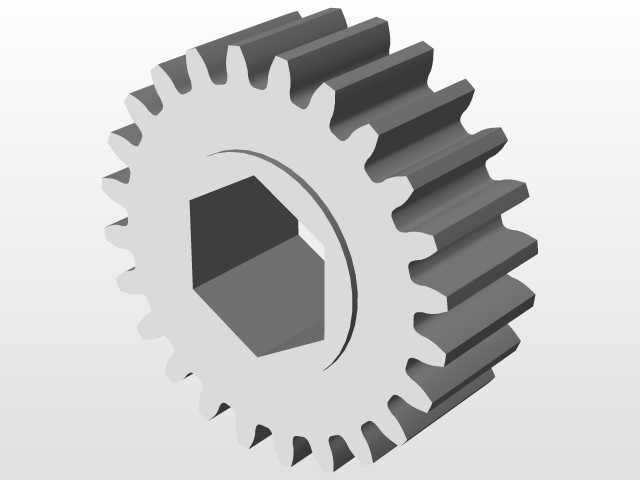

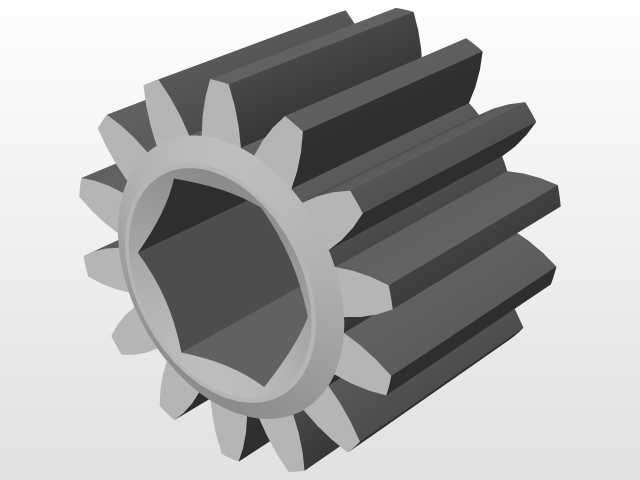

这款直齿圆柱齿轮是面向FRC青少年机器人竞赛场景开发的核心传动零件，主要用于竞赛机器人动力传输路径上的扭矩传递环节，适配机器人回收机构的动力输出端，可在高速启停、瞬时负载波动较大的竞赛工况下稳定传递动力。从结构设计来看，该齿轮采用等模数等压力角的标准直齿齿形设计，齿向与齿轮轴线保持平行，加工时可采用滚齿工艺一次成型，齿形精度可满足竞赛场景下的传动精度要求，无需额外的磨齿精加工即可控制传动回程间隙在合理范围内，适配竞赛机器人快速搭建、快速迭代的设计需求。齿轮中心采用内六角形安装孔设计，区别于常规的圆孔键槽连接方式，这种异形孔可直接与对应截面的六角传动轴配合，无需额外加装键销、紧定螺钉等紧固件，即可实现周向的扭矩锁止，安装时仅需将齿轮沿轴向推入对应轴段即可完成装配，大幅缩短竞赛现场的设备调试与零件更换时间，同时可避免键连接在瞬时冲击负载下出现的键剪切失效问题。齿轮的轮毂部分做了等厚度的环形凸台设计，凸台外径略大于齿根圆直径，一方面可在齿轮与相邻支撑构件接触时起到轴向定位作用，控制齿轮在轴上的安装位置，避免传动过程中齿轮出现轴向窜动导致的齿面偏载，另一方面也可提升齿轮整体的结构刚度，减少齿根部位在大扭矩传递时的应力集中，降低断齿风险。齿宽参数经过匹配对应电机的输出扭矩做了针对性优化，在满足峰值扭矩传递强度要求的前提下尽可能压缩齿宽尺寸，控制零件整体重量，适配竞赛机器人对整机重量的严格限制要求。齿顶部分做了微小的倒角处理，可在装配啮合时避免齿顶棱边与配对齿轮的齿根发生干涉，同时减少啮合初始阶段的冲击噪音。在实际应用场景中，这类齿轮通常配对使用或与齿条配合，将驱动电机的旋转运动转化为回收机构的直线往复动作，或是传递旋转扭矩带动拾取滚轮转动，完成竞赛场地上的物料回收、堆叠任务，可适应竞赛过程中频繁正反转、瞬时过载的复杂工况，零件互换性强，可在同规格的传动节点上通用替换，无需针对每个安装位置做单独的适配修改。设计过程中对齿根圆角做了优化，在不影响齿形啮合的前提下尽可能增大齿根圆角半径，降低齿根处的应力集中系数，提升齿轮的抗弯曲疲劳强度，应对竞赛中可能出现的碰撞、卡滞带来的瞬时冲击负载。齿轮的端面没有多余的减重孔设计，避免应力集中点的同时，也可减少加工工序，缩短零件的制造周期，适配竞赛项目短周期开发、快速加工验证的节奏。
