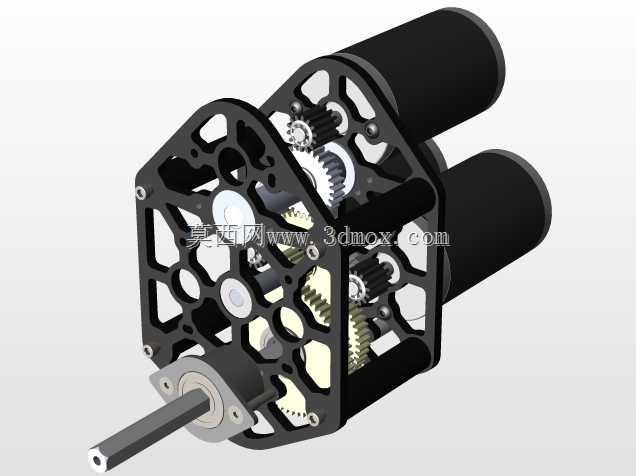

竞赛用圆柱驱动电机结构设计

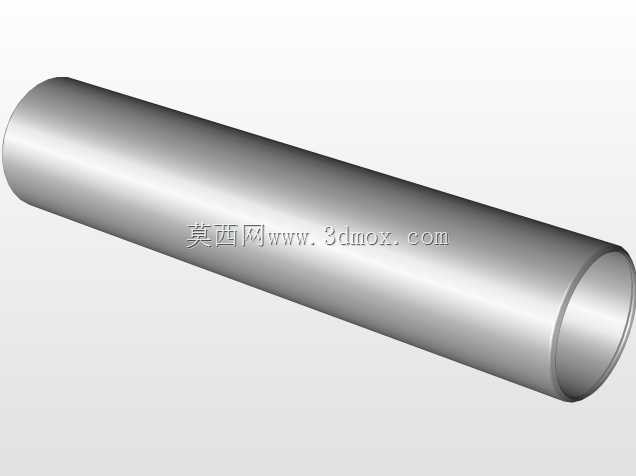

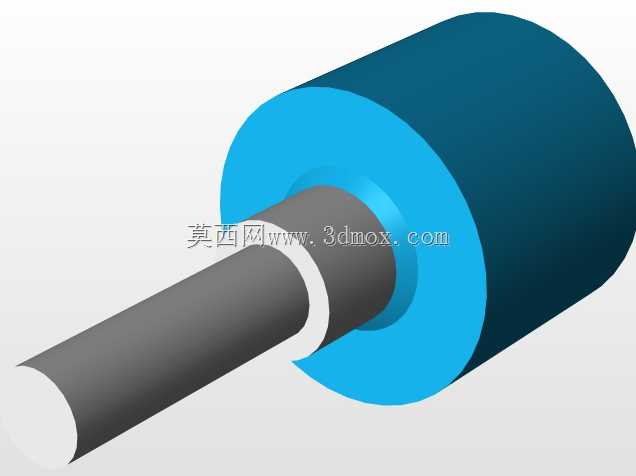

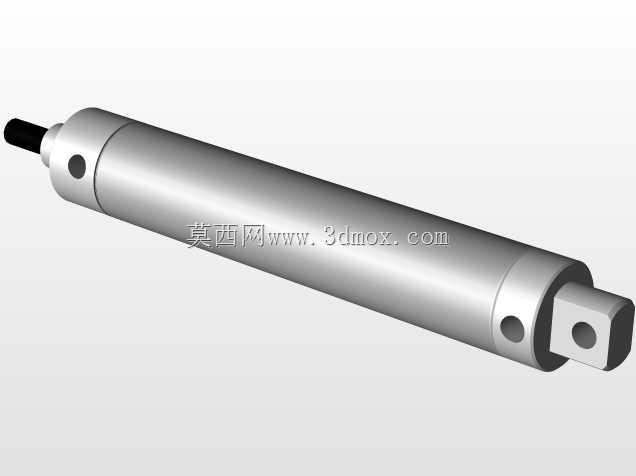

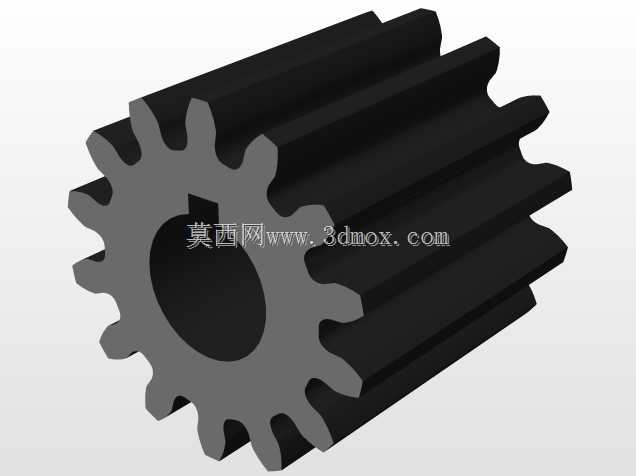

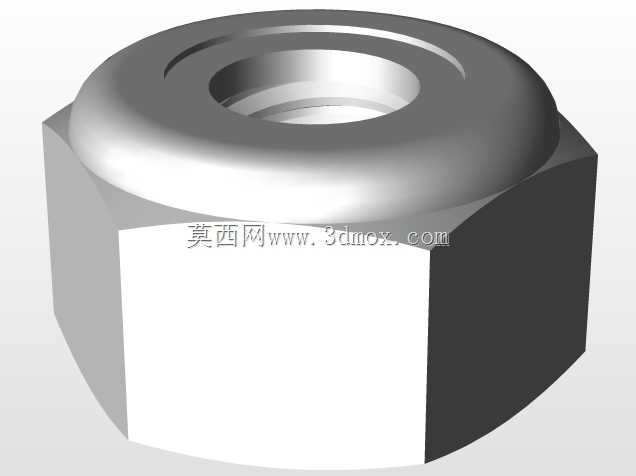

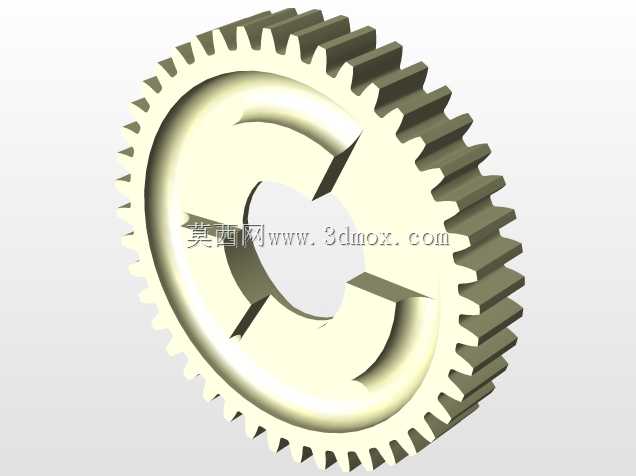

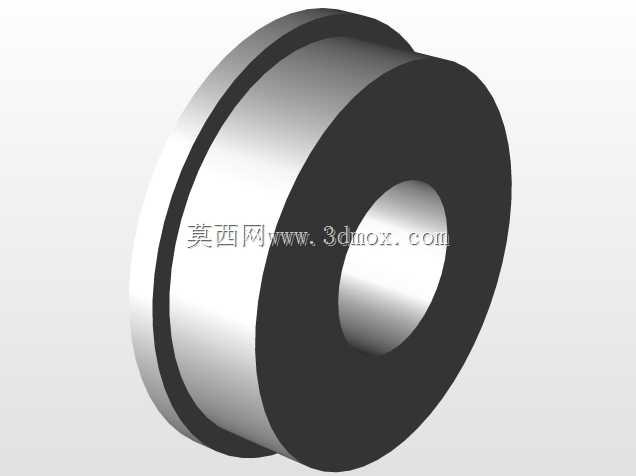

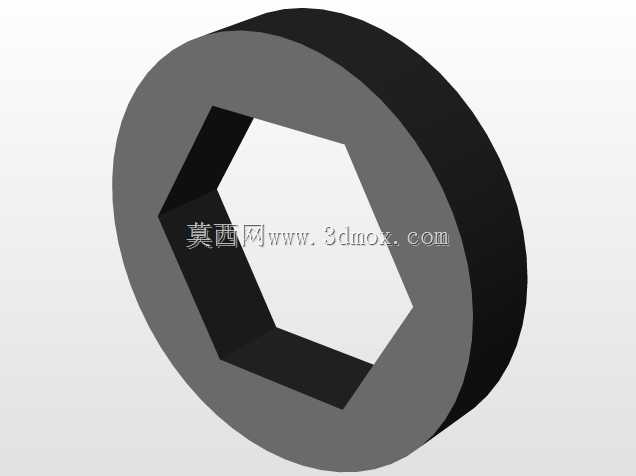

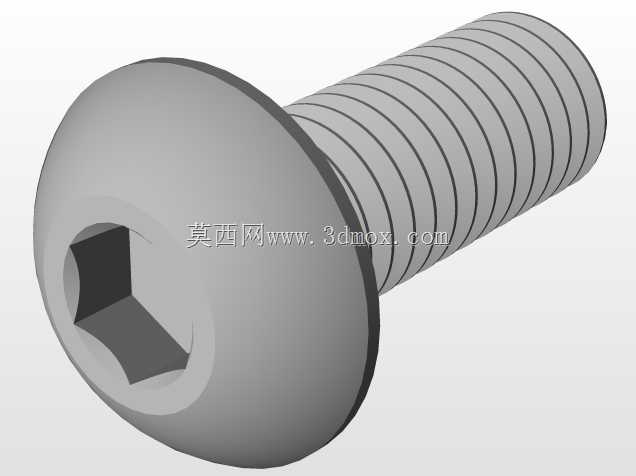

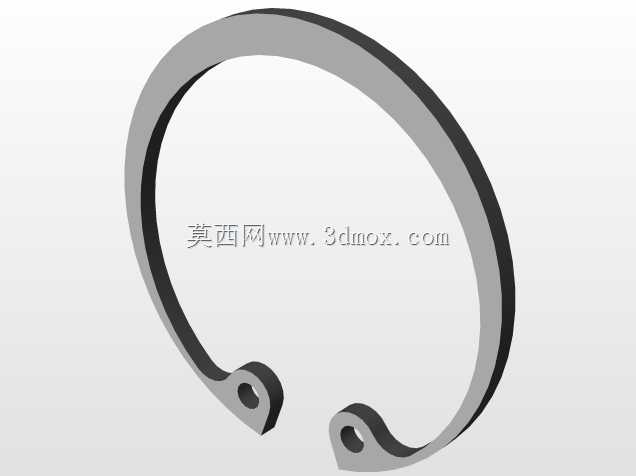

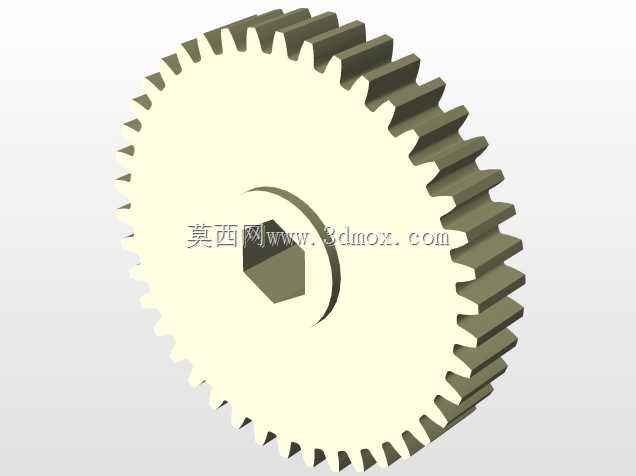

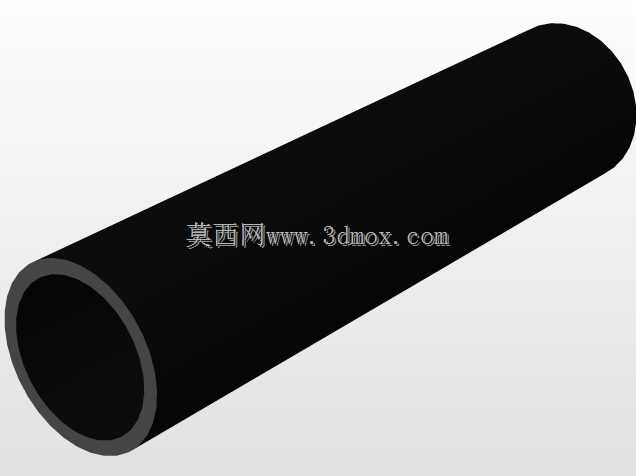

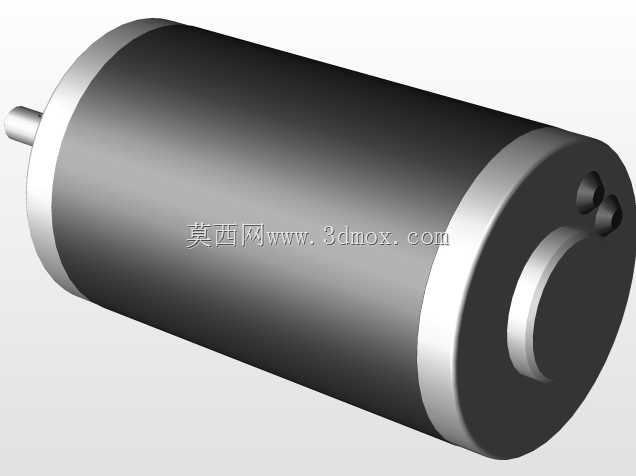

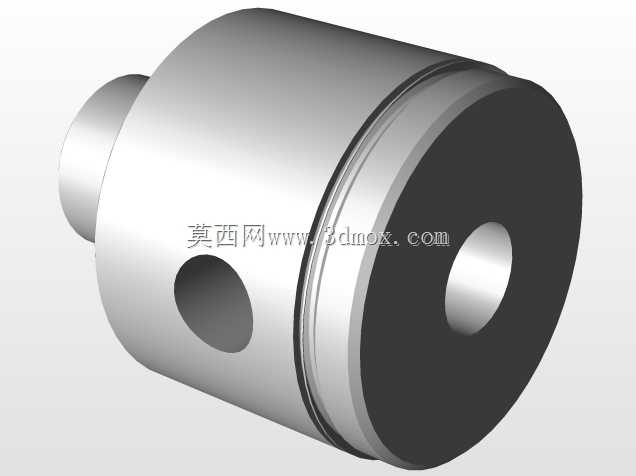

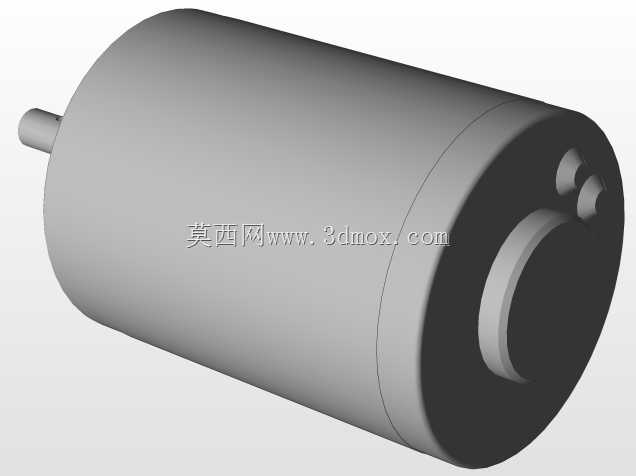

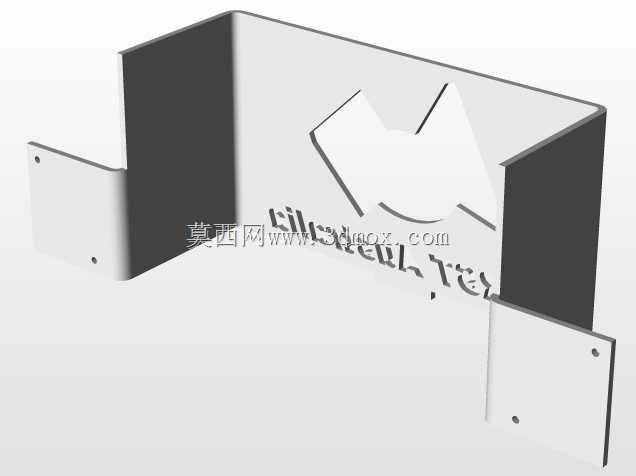

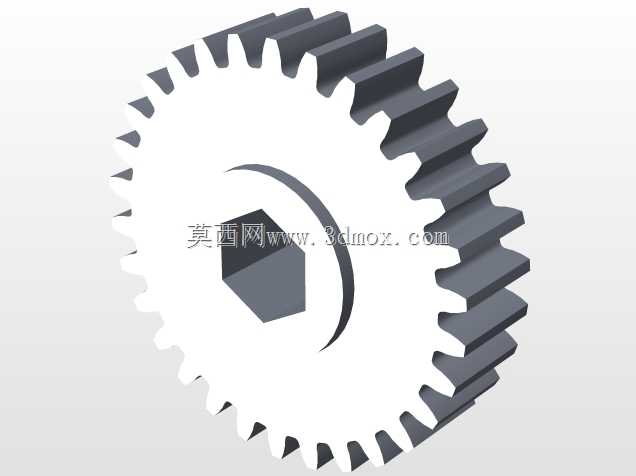

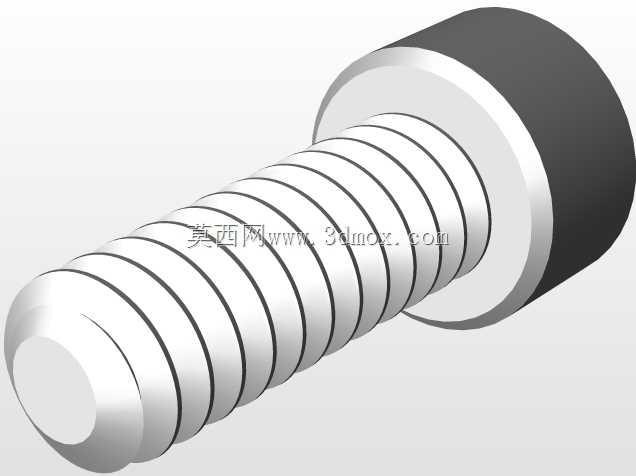

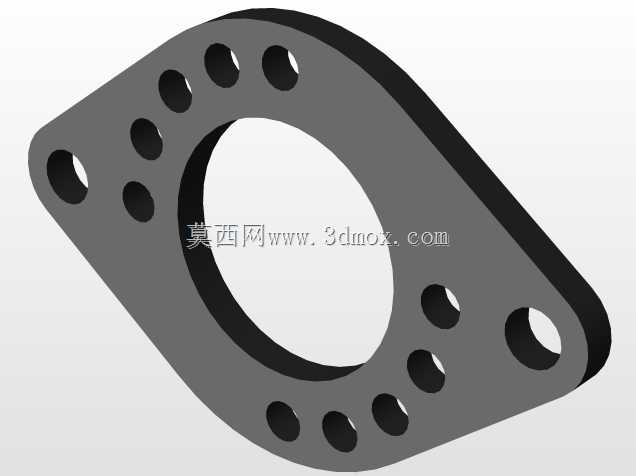

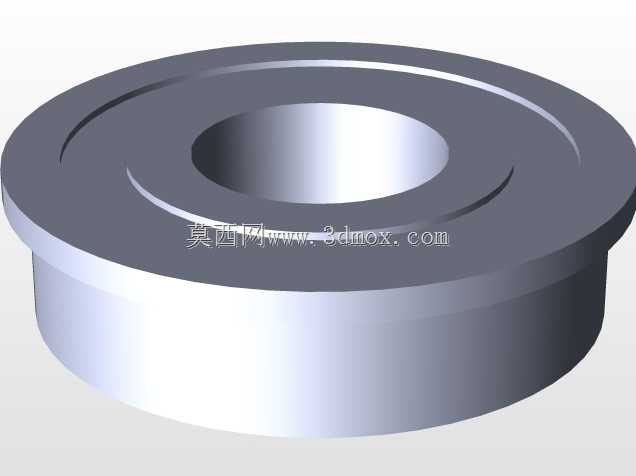

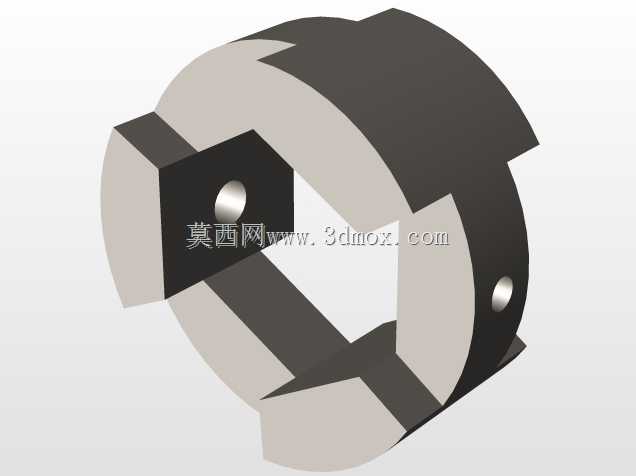

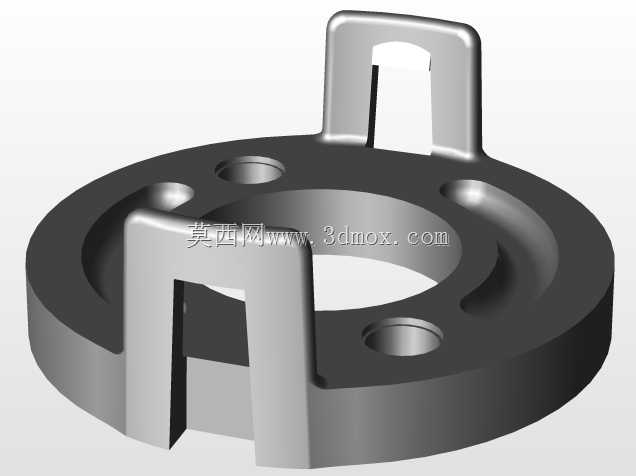

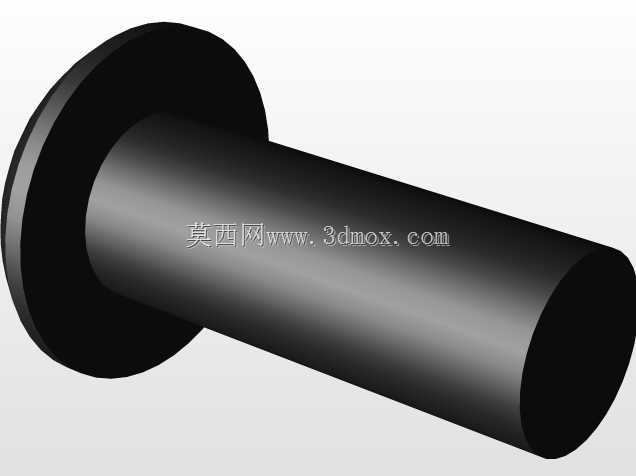

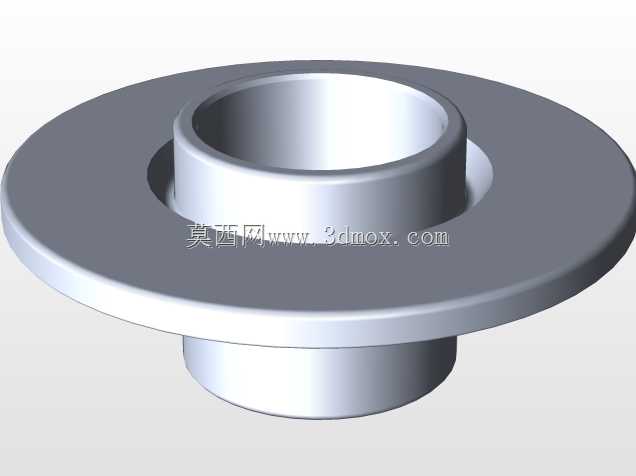

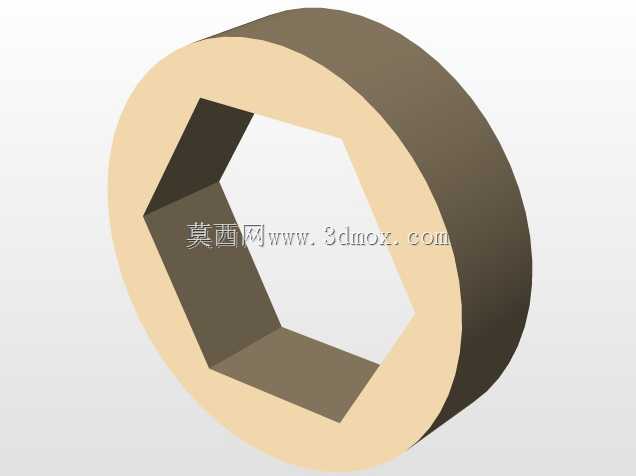

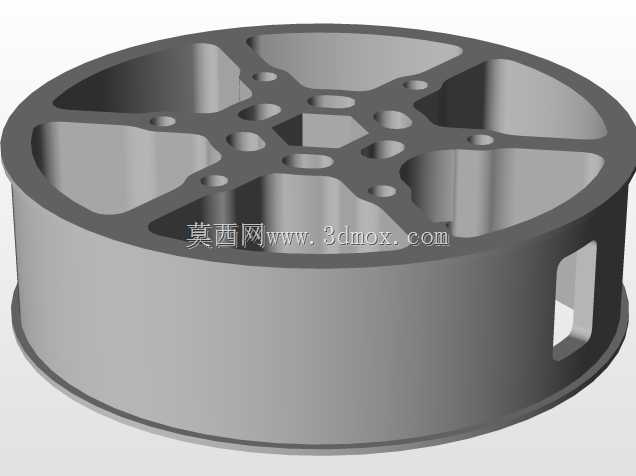

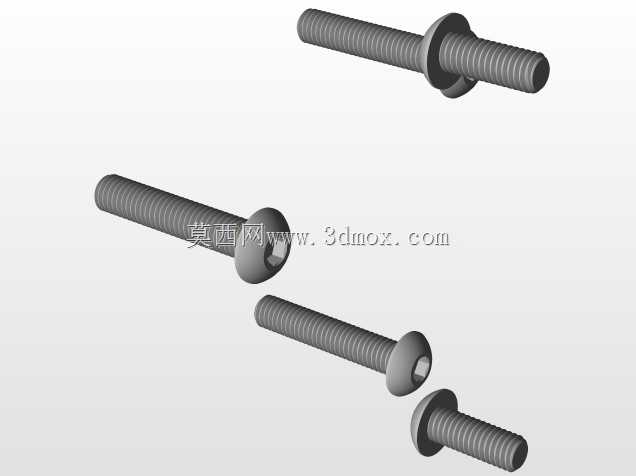

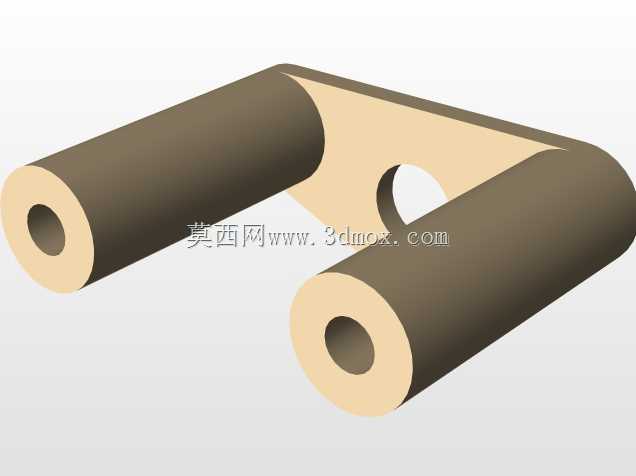

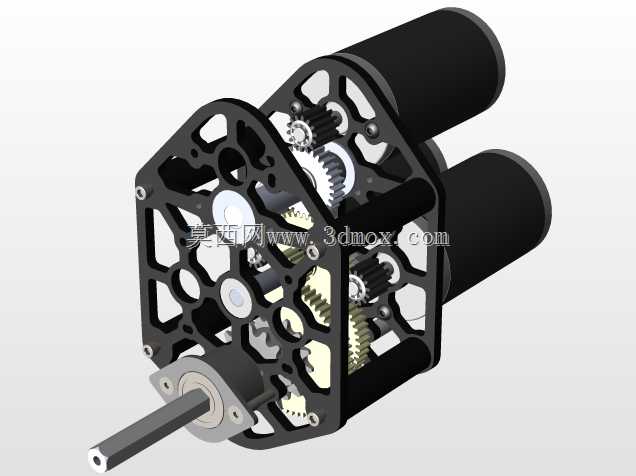

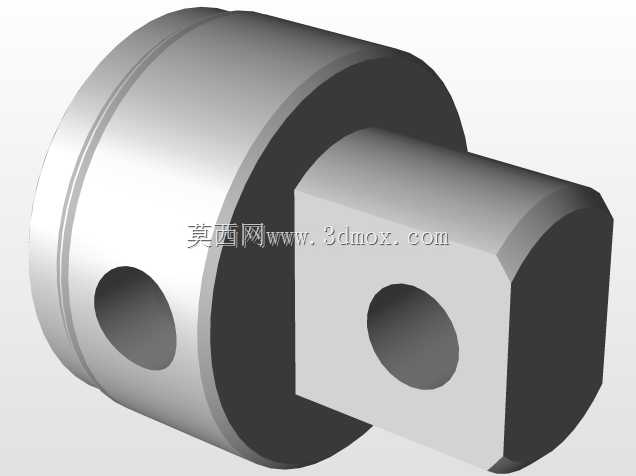

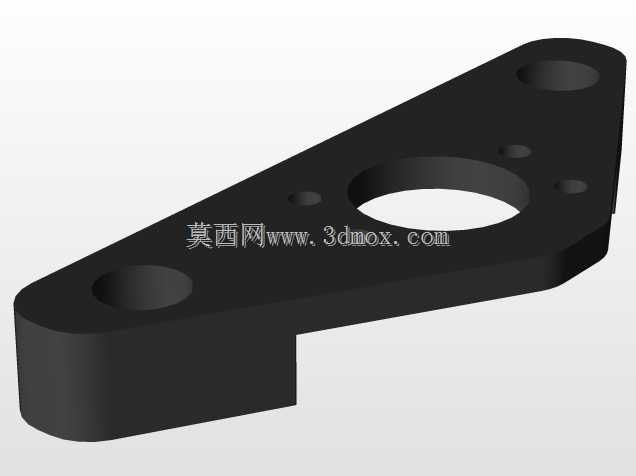

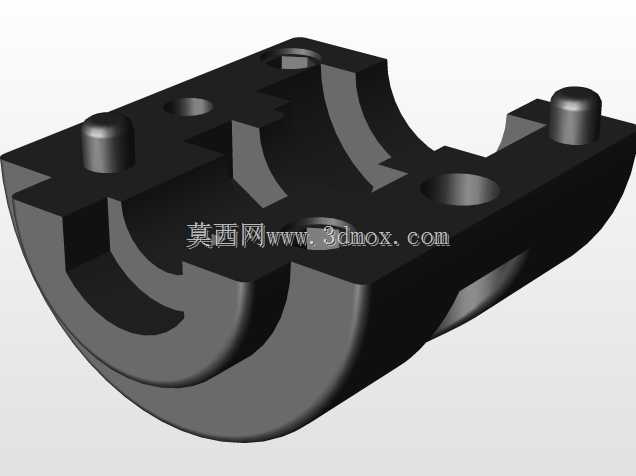

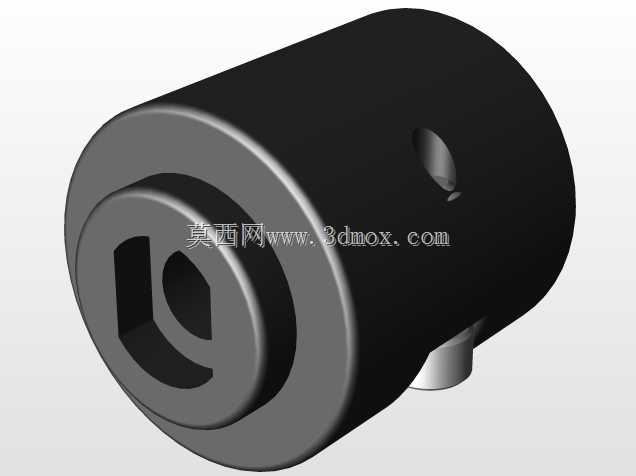

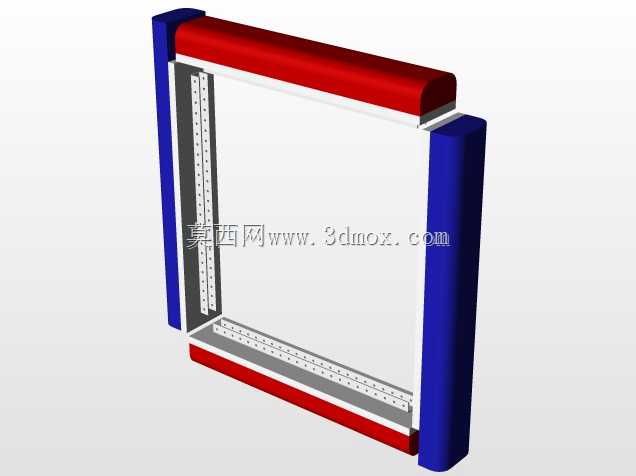

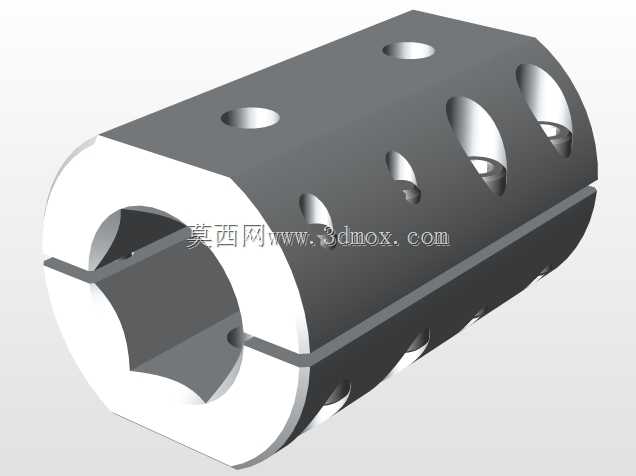

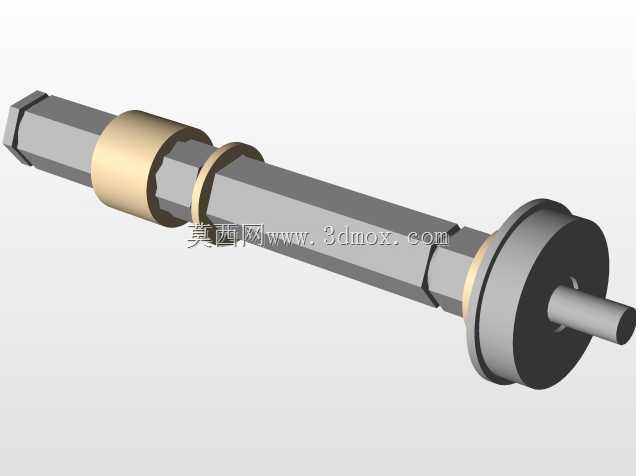

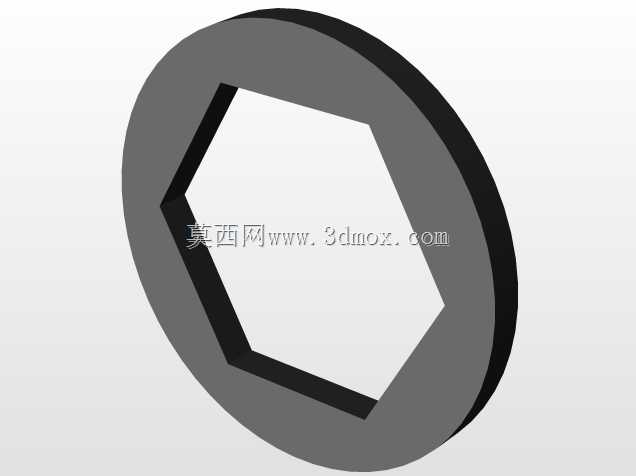

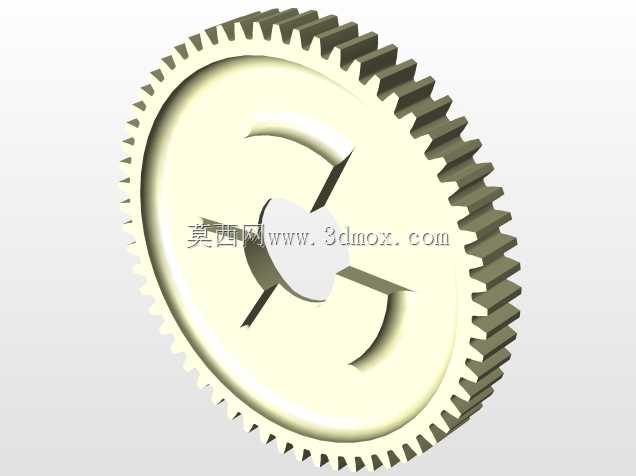

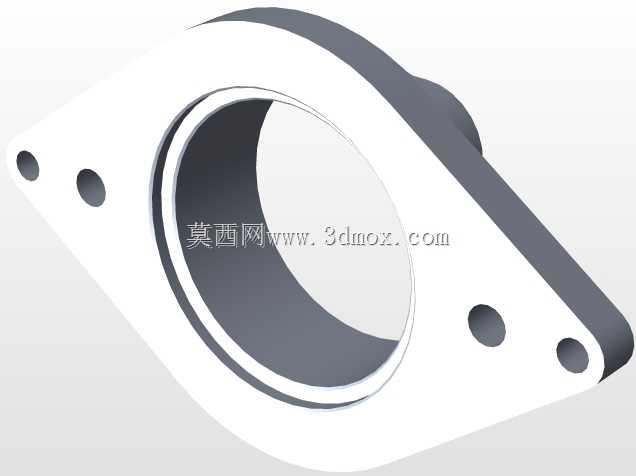

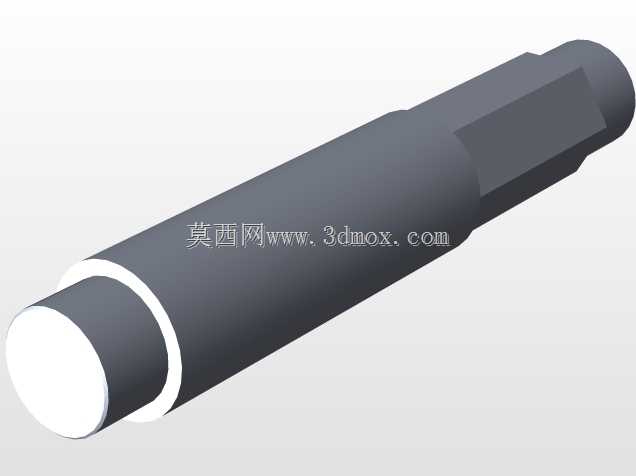

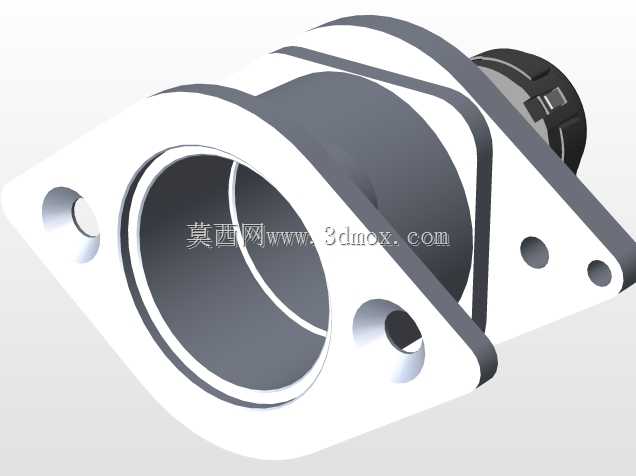

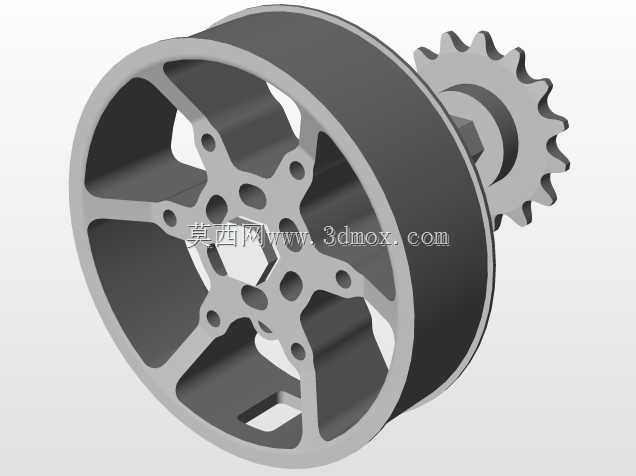

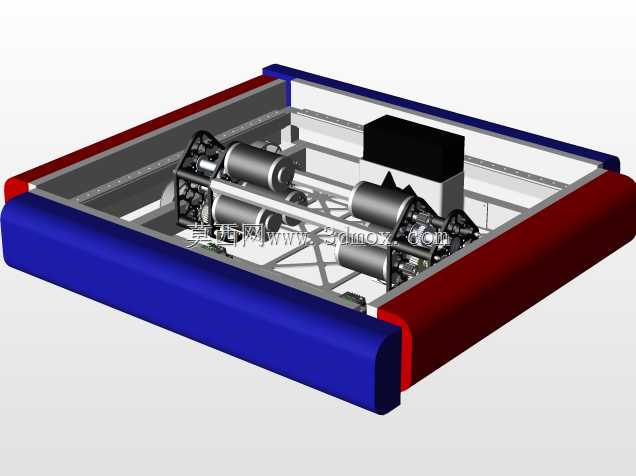

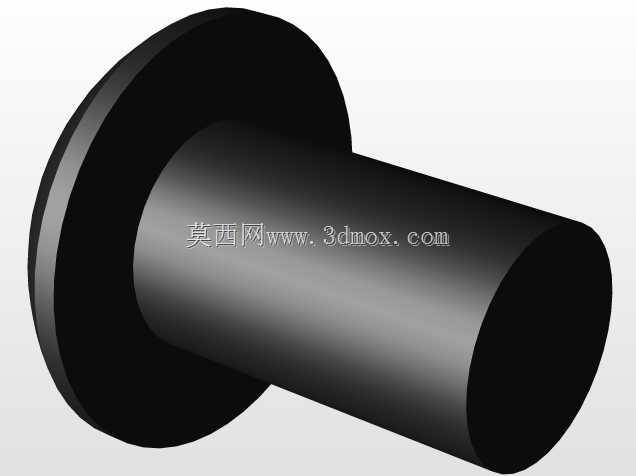

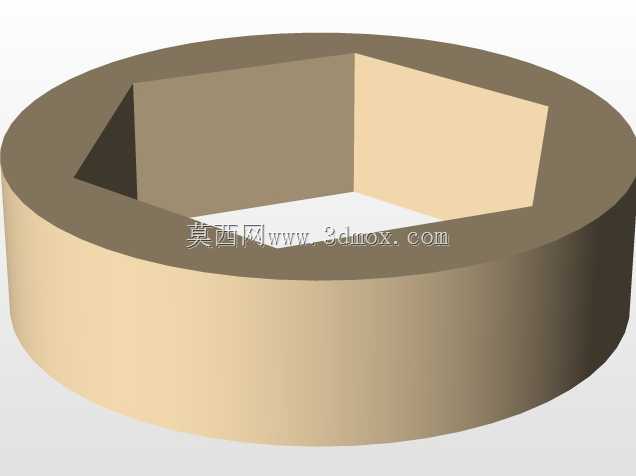

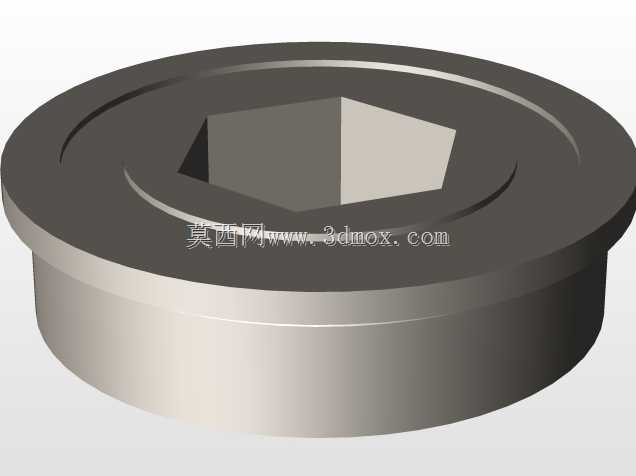

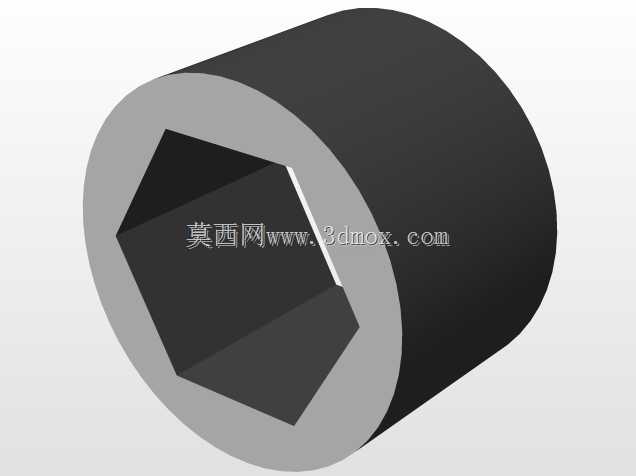

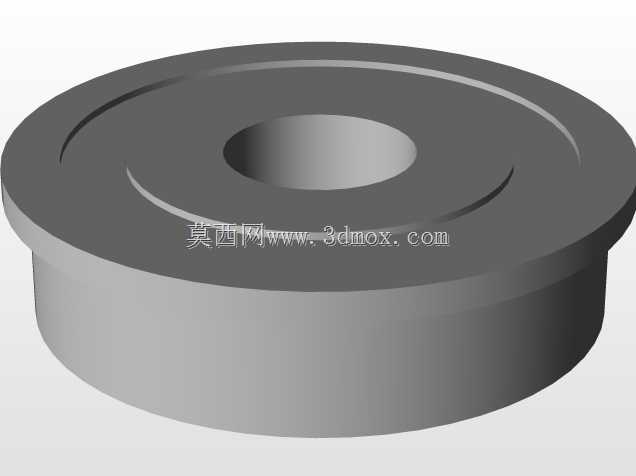

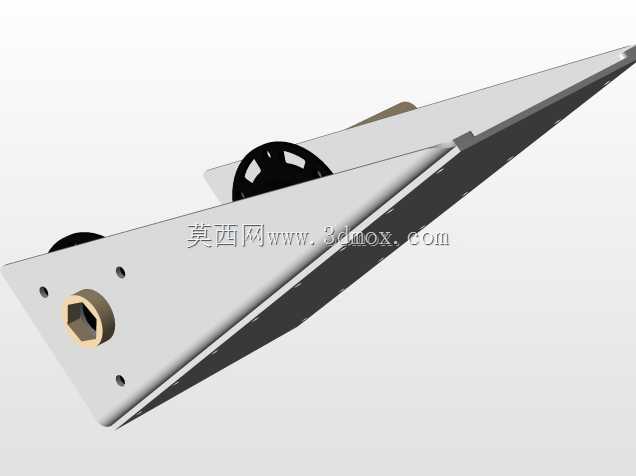

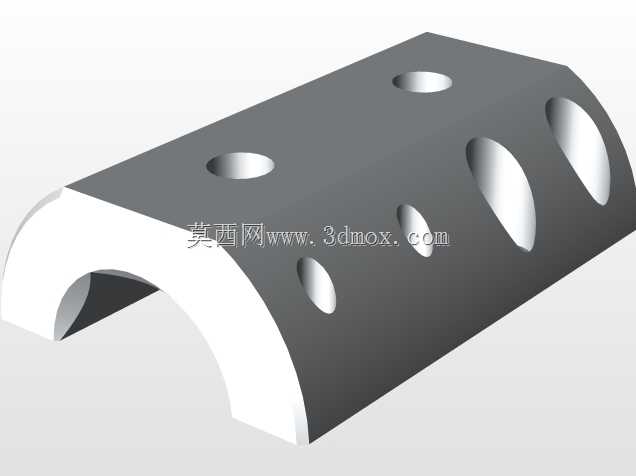

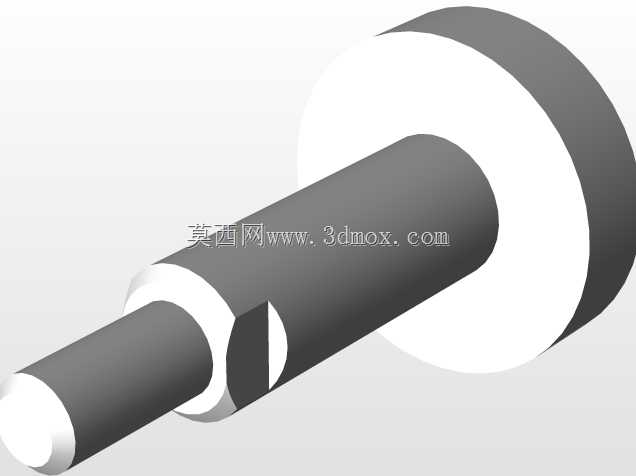

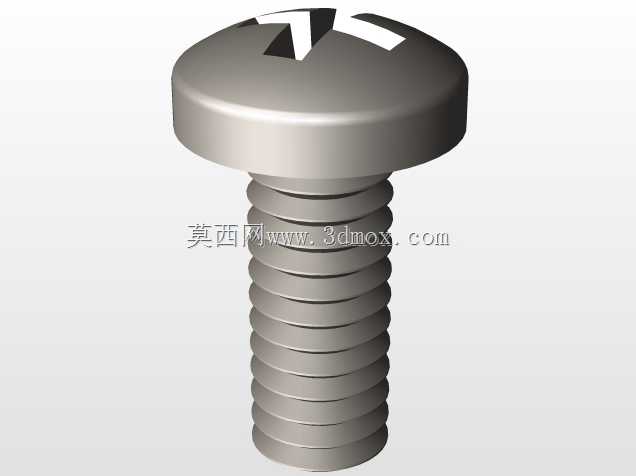

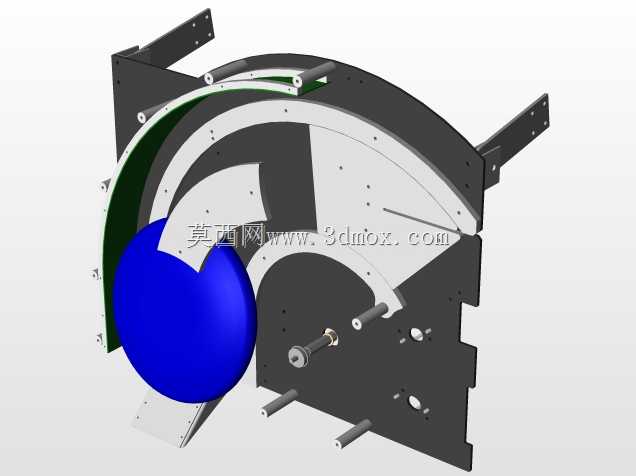

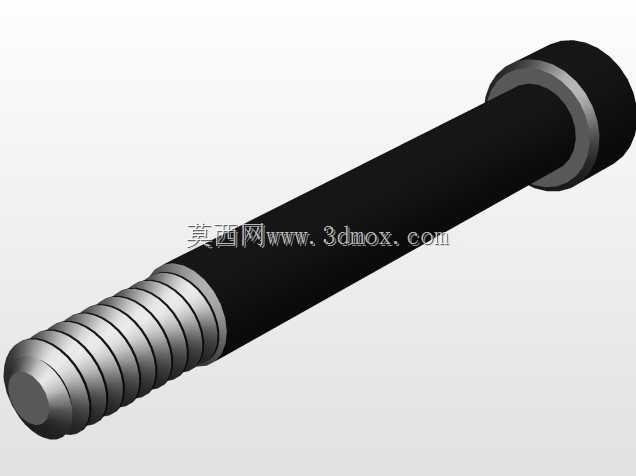

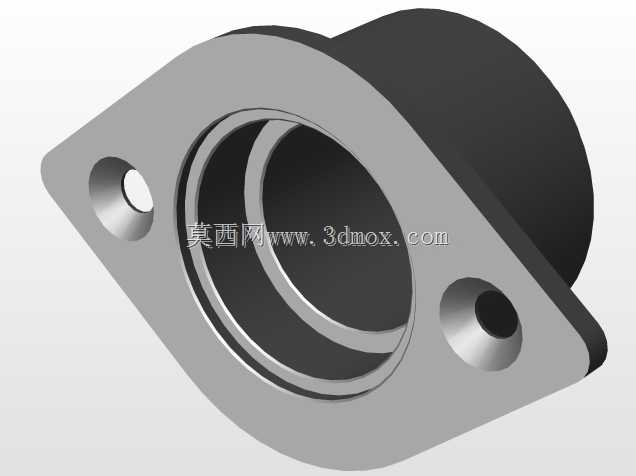

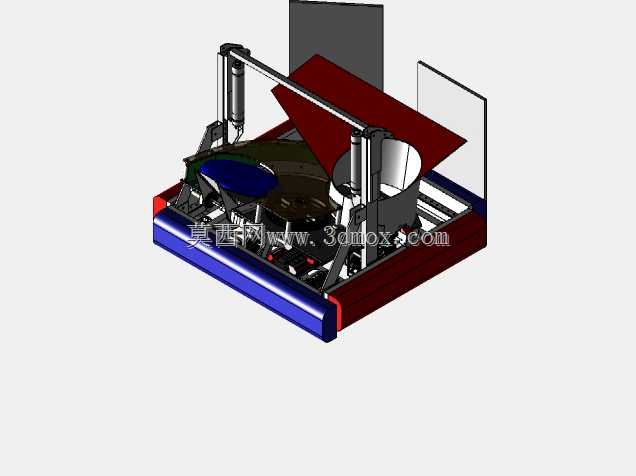

这款圆柱型动力部件，核心面向青少年竞技类机器人的动力输出场景设计，可适配轮式移动、机械臂关节驱动等多类负载需求，在竞技赛事的高强度对抗工况下，能稳定输出额定扭矩，保障机器人完成快速移动、物料抓取、机构抬升等系列动作。从结构设计逻辑来看，整体采用同轴圆柱布局，输出轴位于筒体一端，采用单出轴设计，轴径与伸出长度匹配常规联轴器、同步带轮的安装尺寸，可直接对接常见的传动连接件，无需额外定制转接结构，降低整机装配的适配成本。筒体外壳采用等径圆柱结构，两端通过端盖实现内部定子、转子组件的封装，端盖与筒体的配合面设置定位止口，保证装配同轴度，减少转子高速运转时的径向跳动量，降低运行过程中的振动与噪音。安装边界上，筒体的外径尺寸统一，可适配环形抱紧式安装支架，也可通过端盖上的预留安装孔实现端面固定，两种安装方式均能满足不同机器人底盘、关节架的布局需求，安装孔位的间距符合小型竞技机器人的通用安装规范，无需对安装基面做额外加工即可完成固定。功能特性层面，该部件内部集成了定子绕组、永磁转子、轴承支撑组件，两端轴承采用深沟球轴承，可同时承受径向载荷与少量轴向载荷，适配机器人急停、变向时产生的冲击载荷，避免轴系窜动影响传动精度。出线端位于筒体尾部的侧方，预留的走线空间可容纳动力线与编码器信号线，避免线缆在机器人运动过程中与其他部件发生干涉，尾部端盖还设置了定位基准面，可配套安装编码器实现转速闭环控制，满足精准调速的使用需求。在实际应用中，这类动力部件可直接作为移动机器人的轮组驱动源，搭配减速箱后也可用于机械臂的关节驱动，紧凑的圆柱外形可充分利用机器人内部的管状安装空间，在有限的整机尺寸内提升动力单元的功率密度，适配竞赛场景下对机器人重量、尺寸的严格限制。设计过程中充分考虑了竞技场景下的快速拆装需求，端盖与筒体的连接采用标准紧固件，日常维护时可快速拆解检查内部组件，更换磨损的轴承或其他易损件，无需复杂的专用工具，适配赛事现场快速检修的使用场景。
