高精度直齿圆柱传动齿轮结构设计

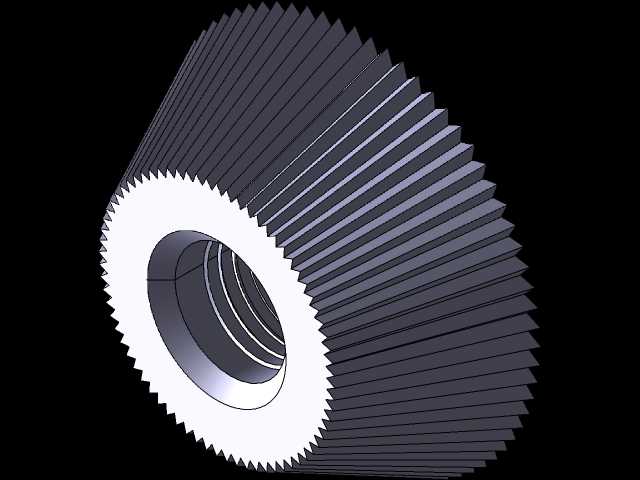

这款直齿圆柱齿轮的建模过程中，首先要明确其在传动链路里的核心定位，这类零件常被用在中小载荷的动力传递场景中，比如小型输送线的减速单元、工装夹具的传动模组、轻工设备的进给机构里，承担着转速匹配、扭矩传递的核心作用，齿部的啮合精度直接决定了整套传动机构的运行平稳性与噪音水平。设计初期需要先敲定安装边界，中心内孔的尺寸要和配套传动轴的公差带匹配，通常采用基孔制配合，保证装配后不会出现径向窜动，内孔旁的台阶结构是为了给轴用挡圈预留安装位置，实现轴向定位，避免齿轮在运转过程中出现轴向滑移，影响啮合接触面积。齿形部分采用标准渐开线齿廓建模，齿向的平行度需要严格控制，这类直齿结构不存在轴向分力，对支撑轴承的轴向载荷要求更低，适合布置在轴向空间紧凑的传动箱体内，不需要额外设置止推轴承来抵消轴向力，能有效压缩整套传动机构的轴向安装尺寸。齿宽的设定需要结合传递扭矩的大小核算，齿宽过窄会导致齿面接触应力过大，长期运转容易出现点蚀失效，齿宽过宽则会提升齿向误差带来的偏载风险，让载荷集中在齿面的局部区域，加速齿面磨损。建模时齿根部分做了标准的圆角过渡，避免应力集中在齿根位置，因为齿轮运转过程中齿根承受的交变弯曲应力最大，圆角处理能大幅提升齿根的抗弯曲疲劳强度，减少断齿风险。轮体部分采用实心辐板式结构，针对中小模数的齿轮来说，这种结构既可以保证整体刚性，又不会带来过多的重量冗余，运转时的转动惯量控制在合理区间，不会给驱动端带来额外的启动负载。实际选型应用时，需要注意配对齿轮的中心距公差，中心距偏大会导致齿侧间隙过大，正反转切换时会出现明显的回程冲击，中心距偏小则会导致啮合过紧，运转时齿面摩擦加剧，温升过快，加速润滑脂的失效。齿面的粗糙度要求需要结合运转速度设定，中低速运转场景下齿面粗糙度控制在合理范围即可，不需要过高的加工精度，能平衡加工成本与使用性能，这类齿轮通常采用润滑脂润滑，不需要设计复杂的油路结构，维护成本更低，适合在开放式或者半开放式的传动场景中使用。
