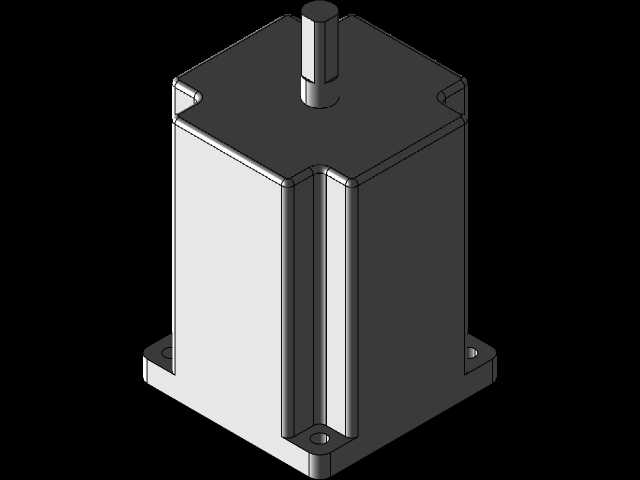

双出轴86规格步进电机三维结构

这款双出轴步进电机的三维结构，在建模阶段优先考虑了自动化设备集成时的安装适配需求，机身采用方形安装法兰设计，四个角预留的安装孔位完全匹配市面主流86规格电机的安装孔距，不管是替换现有设备上的同规格旧电机，还是给新做的非标设备做选型配套，都不用额外改动安装板的开孔尺寸，能大幅缩短结构设计阶段的适配周期。双出轴的结构设计是这款电机的核心特点，两端伸出的轴径统一为12.7mm，轴端做了标准的平位切削，不管是前端装同步轮、联轴器连接滚珠丝杠做直线传动，还是后端加装编码器、手轮做位置反馈或者手动微调，都能直接适配标准传动件，不用额外做轴径转换套，减少了传动链路的累计误差。从实际应用场景来看，这类电机常被用在中小型自动化设备的动力输出环节，比如桌面型3D打印机的轴系传动、小型皮带输送机的驱动端、非标检测设备的工位切换机构、包装机械的送料辊驱动，这些场景对电机的定位精度有一定要求，同时不需要太大的输出扭矩，步进电机的开环控制特性刚好能匹配需求，不用额外加装复杂的反馈系统就能实现稳定的位置控制。建模过程中对电机的外形边界做了精准还原，机身的散热筋结构没有做简化处理，实际生产中这些凸起的筋条既能增加机身的散热面积，降低长时间运行时的温升，也能提升方形机身的结构强度，避免安装锁紧时出现壳体变形。两端的轴承位在模型里预留了准确的装配间隙，结构工程师在做整机装配校验的时候，可以直接把这个模型导入装配体，检查电机和周边走线槽、传动件、设备外壳的干涉情况，不用再反复核对二维图纸的尺寸。机身出线端的位置也做了写实还原，设计走线的时候可以提前规划线缆的弯曲半径，避免装机后出现线缆弯折过度、和运动部件刮蹭的问题。从选型适配的角度来说，这个三维模型还原了电机的所有关键安装尺寸，包括法兰定位止口的直径、轴伸长度、机身总长度，工程师在做方案设计的时候，可以直接调用这个模型完成整体布局，不用等拿到实物样品再调整结构，能有效压缩非标设备的设计迭代周期，尤其是在做多轴联动的小型设备时，统一规格的电机模型能让整体布局更规整，减少不必要的空间浪费。
