集成齿轮头编码器的直流驱动组件结构设计

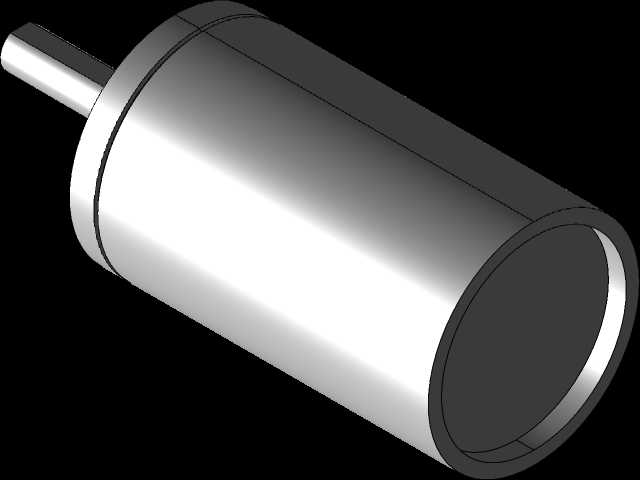

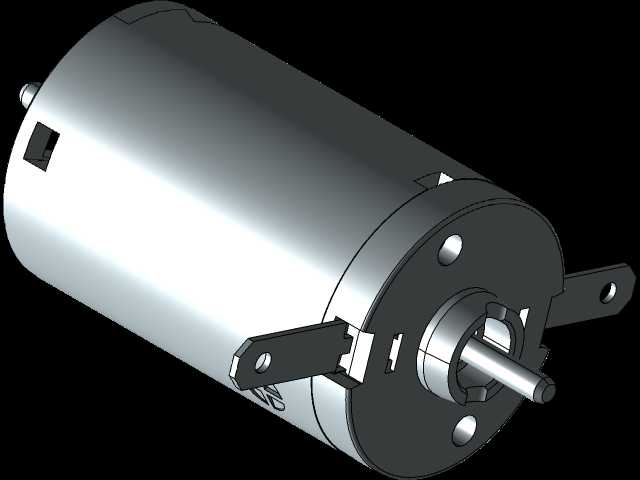

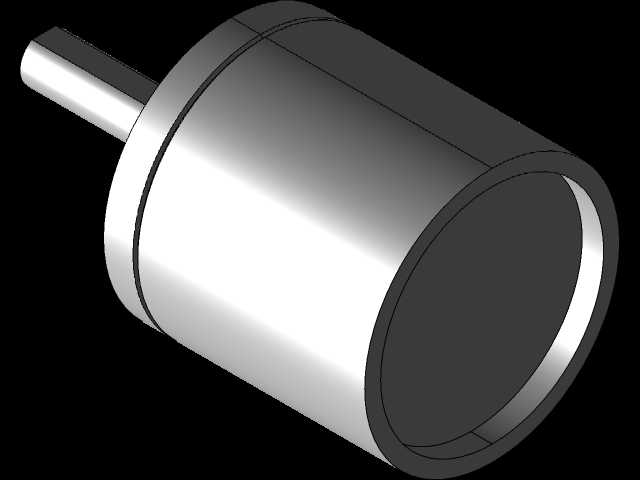

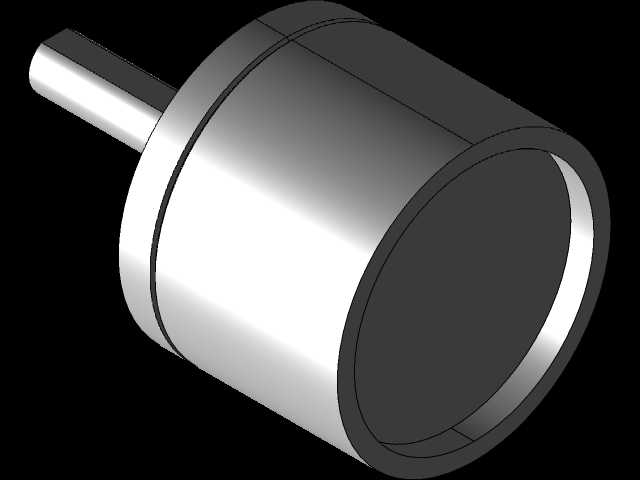

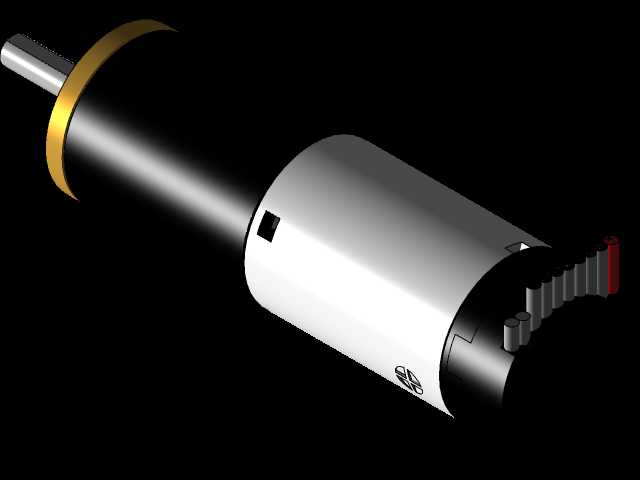

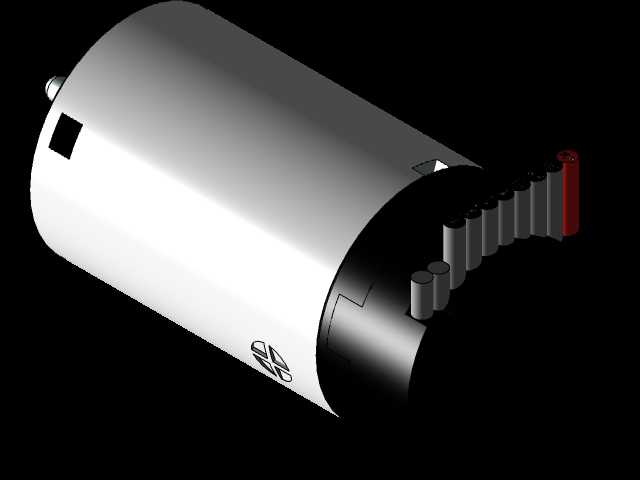

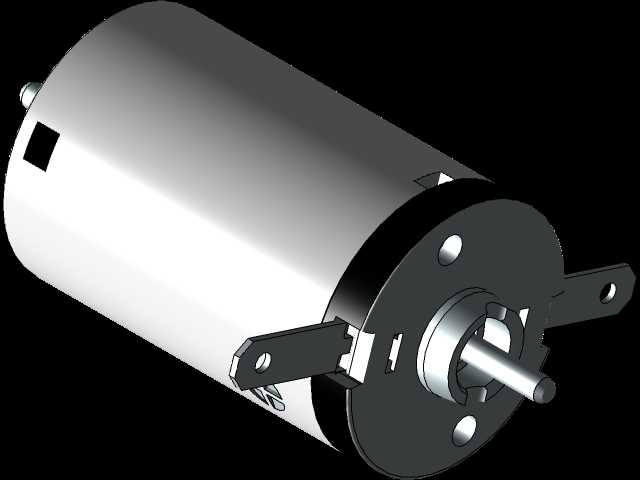

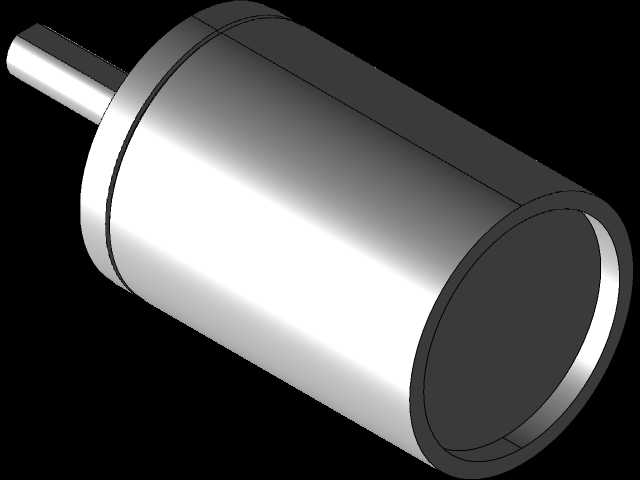

在小型精密传动场景里，这类集成齿轮头与编码器的直流驱动组件，常被用于医疗检测设备的样本输送机构、桌面级精密定位平台、小型机器人关节驱动、光学仪器调焦机构这类对输出扭矩、转速控制精度、安装空间有严苛要求的工位。不同于普通开环直流电机，这套组件在输出端集成了减速齿轮头，能在低输入功率下放大输出扭矩，匹配小负载高精度传动的需求，尾部集成的编码器单元可实时反馈输出轴的转速、转角位置，为闭环控制提供位置反馈信号，避免开环驱动下的丢步、转速波动问题，适配需要精准速度调节、位置定位的传动链路。从结构设计逻辑来看，建模时优先考虑了驱动单元、减速单元、反馈单元的同轴度装配要求，电机主体采用圆柱式外壳结构，输出轴端通过轴肩定位齿轮头的安装基准，齿轮头外壳与电机主体通过止口配合保证装配同轴度，减少高速运转下的径向跳动；尾部编码器的安装座与电机后端盖做一体化定位设计，保证编码器码盘与电机转轴的同轴度，避免运转过程中反馈信号丢脉冲。外形尺寸上，整体为同轴圆柱布局，主体外径适配常见的小型设备安装孔位，输出轴伸出长度预留了联轴器安装的空间，轴径尺寸匹配标准微型联轴器的夹持范围，尾部编码器的出线位置做了侧向开槽设计，避免安装时线缆与周边结构产生干涉。安装边界方面，电机主体的圆柱面可通过抱紧式安装座固定，也可通过前端盖的安装孔做端面固定，两种安装方式的定位基准都与输出轴轴线重合，保证安装后传动链路的同轴度；齿轮头的输出轴端面预留了平面定位特征，方便安装传动轮、摆杆等执行件时做周向定位，避免负载运转时连接件打滑。实际选型应用时，这类集成组件不需要单独匹配减速箱与编码器，能大幅缩减结构设计阶段的选型匹配工作量，减少装配环节的零件数量，提升小型传动机构的集成度，建模过程中对各零件的配合公差做了对应预留，比如止口配合的间隙、轴承安装位的过盈量、轴与齿轮的配合公差都按照精密传动的要求做了设定，能直接用于后续的工程图导出、装配干涉校验，也可作为同类型驱动组件选型时的结构参考，帮助设计人员快速评估安装空间、匹配连接接口。
