42毫米法兰安装90转中型直流减速电机

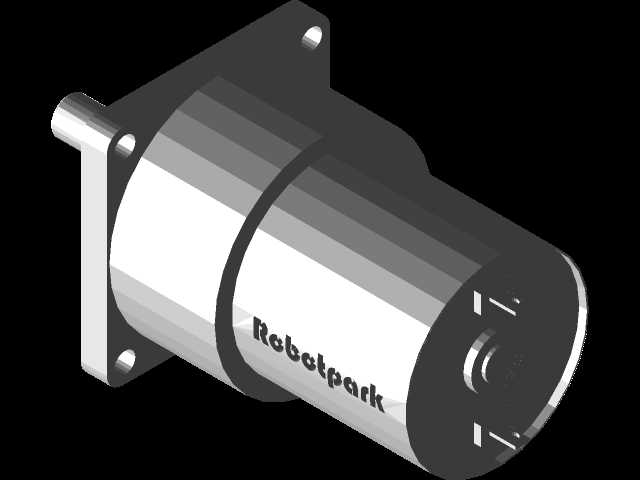

这款42mm规格的中型直流减速电机，在小型自动化传动场景中有着极高的适配性，常见于桌面级机器人关节驱动、小型输送线的动力单元、智能仓储的分拣拨杆机构，也可用于教学实验平台的动力输出模块，适配12V直流供电场景，输出转速稳定在90转每分，兼顾了低速大扭矩的输出需求与紧凑的安装空间要求。从结构设计来看，电机采用方形法兰安装形式，法兰端预留四个对称分布的安装孔位，安装时可直接通过螺栓锁紧在设备安装面板上，无需额外设计转接支架，输出轴为单出轴圆柱结构，轴径与伸出长度匹配常规的联轴器、同步带轮安装尺寸，可直接对接负载端传动结构，减少传动链路的冗余部件。设计阶段优先考虑了传动结构的同轴度，减速箱部分与电机主体采用一体化装配结构，减速级采用金属齿轮传动，可承受持续运转下的径向载荷，避免塑料齿轮在长期负载下出现的齿面磨损、打滑问题，电机外壳采用金属端盖与机壳配合，既可以保证内部绕组的散热效率，也能在常规工业环境下抵御一定的粉尘侵入，适配车间、实验室等多场景的使用需求。在安装边界上，电机主体外径与减速箱法兰边长保持统一的42mm规格，整体轴向长度控制在紧凑范围内，在布局设备内部结构时，可直接按照42mm见方的安装空间预留位置，输出轴的中心高度与法兰安装面齐平，设计安装座时无需额外计算轴中心偏移量，能大幅缩短结构设计的校核周期。实际选型使用时，这类电机适合需要恒定低速输出、对安装空间有严格限制的传动场景，相比同功率的高速电机搭配独立减速箱的方案，一体化的减速电机结构省去了减速箱与电机的对接装配步骤，也避免了对接过程中出现的同轴度误差导致的运转振动、噪音过大问题。电机尾部预留接线端，可直接对接直流驱动板，支持正反转控制，能满足需要双向传动的机构动作需求，比如小型机械臂的关节摆动、自动闸门的开合驱动、物料推送机构的往复动作，在负载扭矩匹配的前提下，运转过程中转速波动小，不会出现低速爬行的问题，能保证机构动作的平稳性。建模过程中对法兰安装孔的位置度、输出轴的同轴度、机壳与减速箱的配合公差都做了精准还原，可直接用于设备整体装配的干涉检查，也能作为传动机构选型的三维参考模型，帮助结构设计人员快速完成动力单元的布局校核，提前预判安装过程中可能出现的空间干涉问题，减少实物打样阶段的修改成本。
