ArduinoProMicro转USB-A接口适配外壳

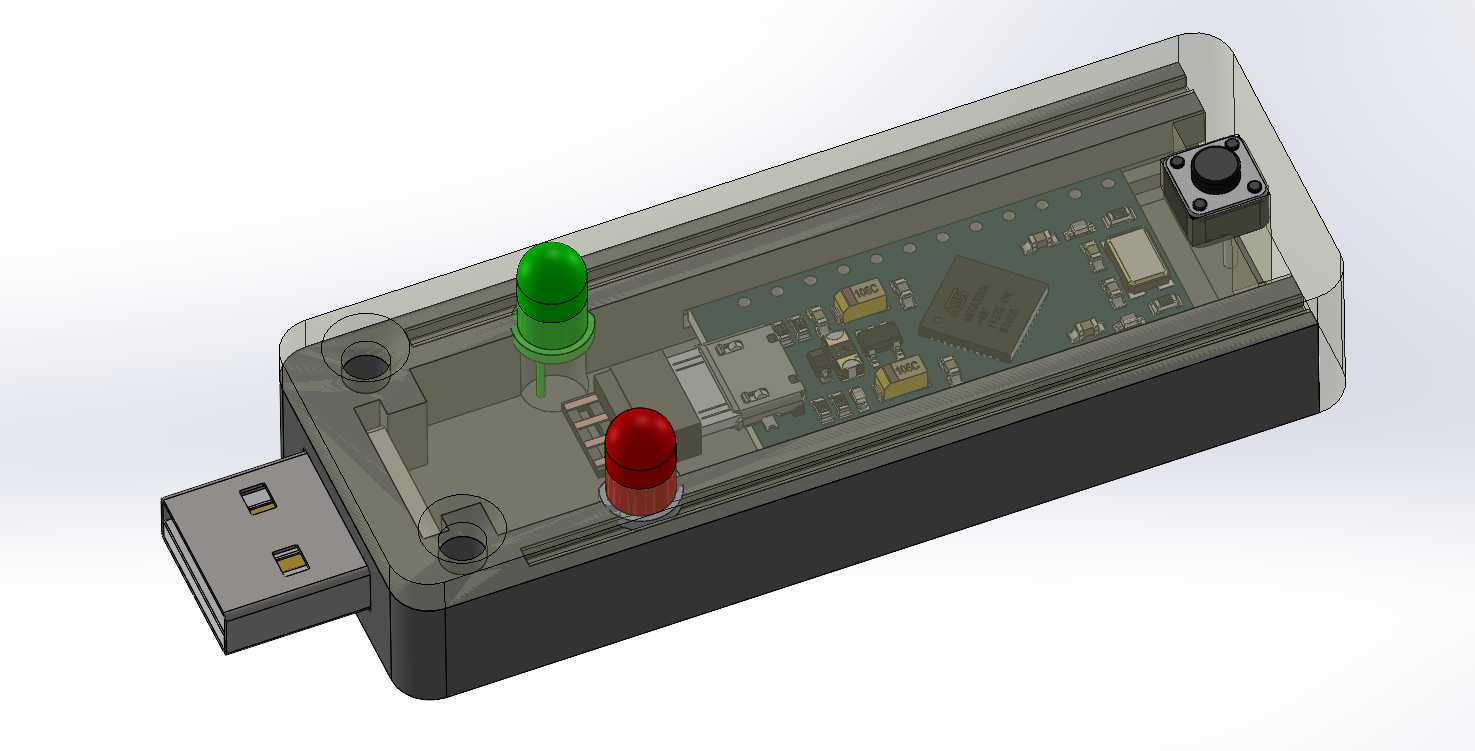

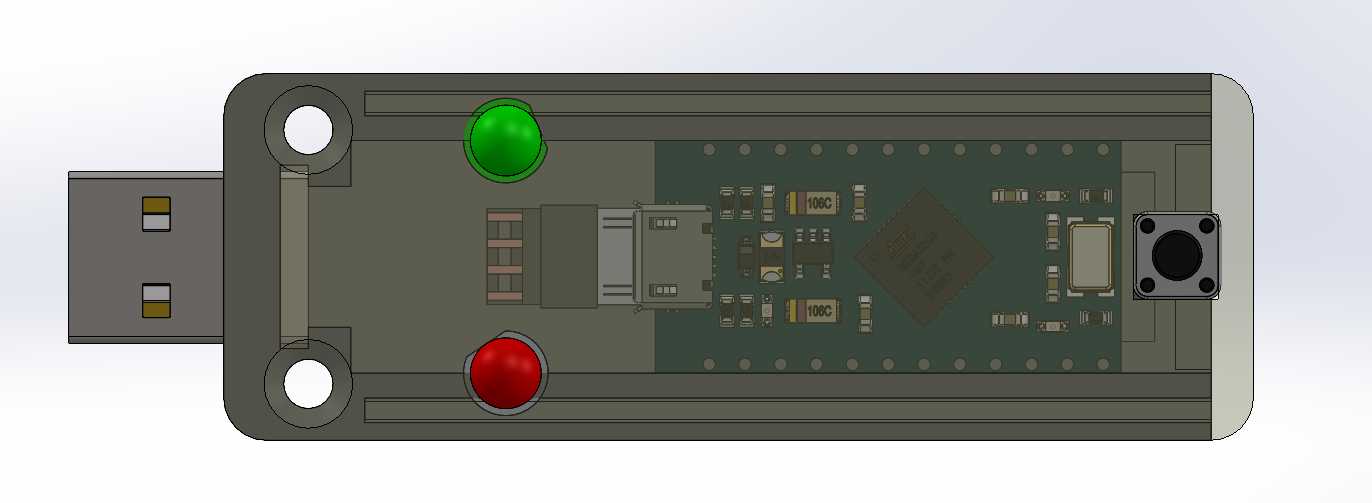

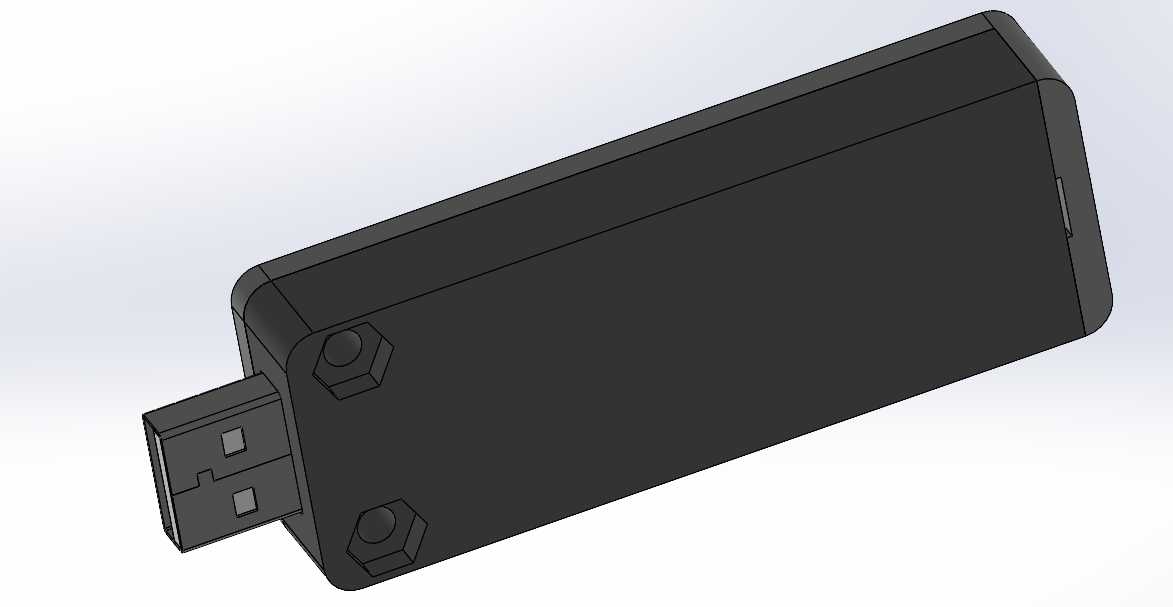

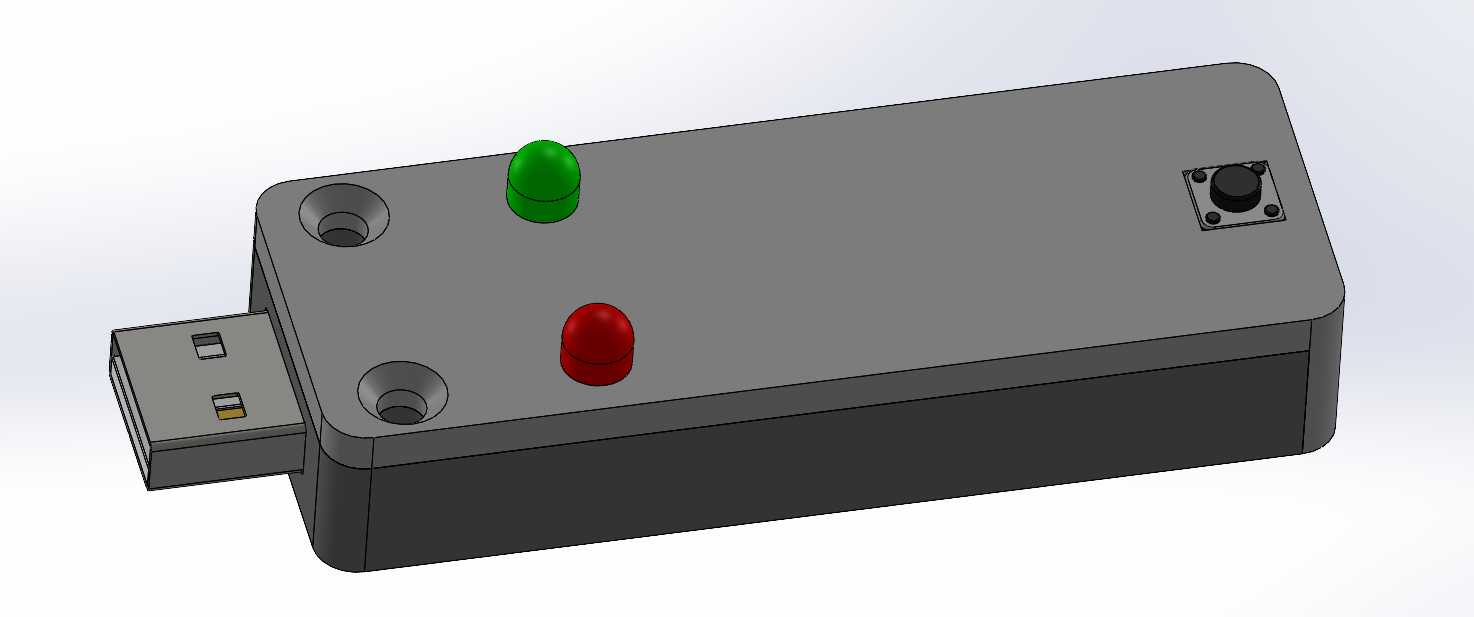

日常做嵌入式原型开发时，不少工程师都遇到过Arduino Pro micro板载接口的适配痛点：这款开发板原生采用Micro USB接口，在需要直插主机USB-A端口做快速调试、或者接入固定USB-A接口的工业采集终端时，要么拖着一截转接线挤占设备周边空间，要么转接头松脱导致通讯中断，在桌面测试台、小型嵌入式采集节点这类空间紧凑的场景里，零散的线材还容易和周边杜邦线、传感器引线缠绕，增加调试排错的时间成本。这款适配外壳正是针对这类实际工程痛点设计，核心功能是将Arduino Pro micro的原生接口转换为标准USB-A公头形态，让开发板可以直接插在标准USB-A端口上使用，省去额外转接线材的连接步骤。从结构设计思路来看，外壳采用上下扣合的分体式结构，不需要额外螺丝固定，扣位公差控制在0.15mm以内，既可以牢牢卡住内部的开发板，避免插拔时板体和外壳发生相对位移，又能在需要更换开发板、调整板载元件时快速拆开，不会出现卡扣断裂的问题。外壳内部预留了精准的定位槽，刚好匹配Arduino Pro micro的板体轮廓，板上的复位按键位置对应外壳顶部的开孔，不需要拆开外壳就能直接按压复位；板载的两个状态指示灯位置，外壳做了对应高度的导光柱避让位，既不会遮挡指示灯的光线，又能把光线均匀导出，方便用户快速查看设备的供电、数据传输状态。外壳前端的USB-A公头定位槽严格按照通用串行总线接口的标准尺寸设计，公头伸出长度控制在12mm，刚好满足标准USB-A母座的插入深度要求，不会因为插入过浅导致接触不良，也不会因为伸出过长导致公头受力过大弯折。外壳的整体外形尺寸控制在62mm×20mm×12mm，和普通U盘的尺寸接近，直插在主机USB端口上时，不会遮挡相邻的其他USB接口，在多端口并排的工业工控机、USB集线器上使用时，不会挤占其他接口的安装空间。外壳侧壁做了0.8mm的均匀壁厚，既可以为内部电路板提供足够的防护能力，避免日常插拔、挪动时磕碰损坏板上的贴片元件，又不会因为壁厚过大导致整体尺寸臃肿。外壳的内表面做了0.1mm的脱模斜度，适合采用光敏树脂3D打印或者注塑工艺批量加工，打印完成后不需要额外打磨就能直接装配使用，对于需要快速做小批量原型验证的开发者来说，可以直接打印后快速投入使用。在实际应用场景中，这款外壳除了满足日常桌面开发调试的需求，还可以用在固定部署的小型USB采集节点上，比如把搭载Arduino Pro micro的小型传感器采集板直接插在工控机的USB端口上，不需要额外固定支架或者线材，整个节点结构紧凑，抗震动能力更强，适合在车间设备状态采集、桌面小型测试装置这类场景下长期使用。外壳在指示灯位置做了轻微的沉台设计，即使有轻微的磕碰，也不会直接碰到导光位置，避免长期使用后导光面被磨花影响状态观察。
