ArduinoPro微型开发板适配保护套管外壳

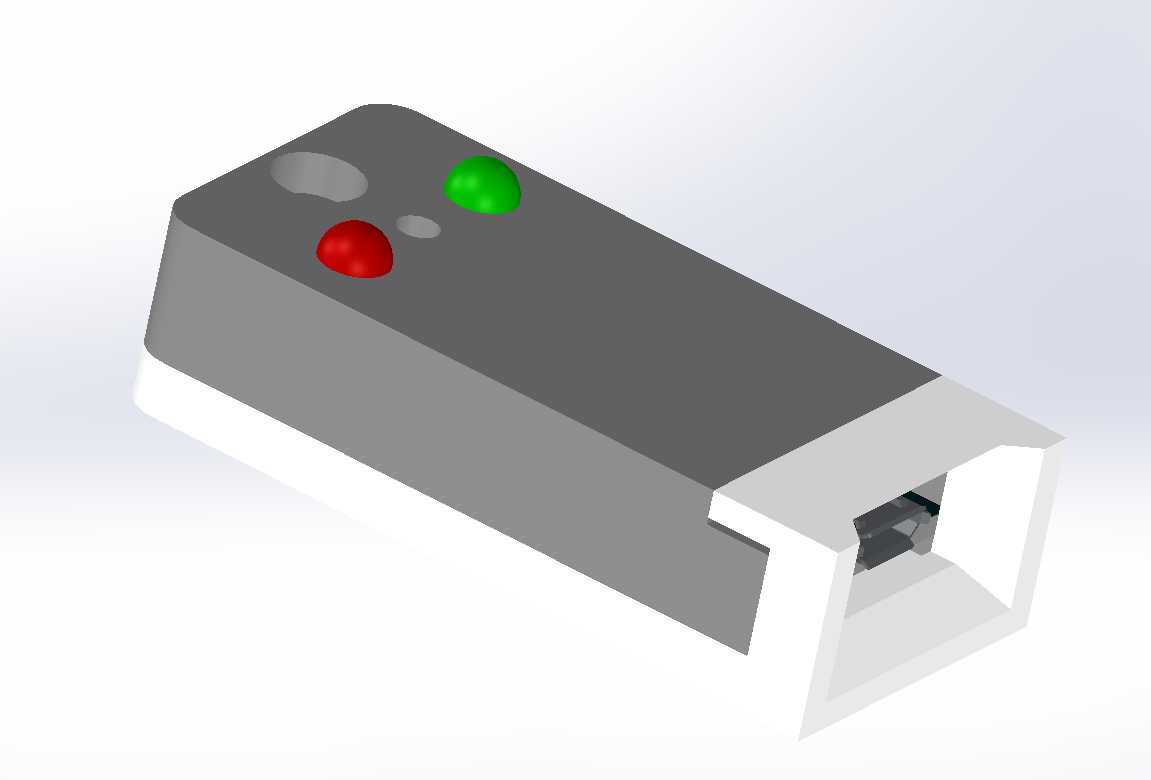

这款适配Arduino Pro微型开发板的套管式外壳，主要面向嵌入式开发、小型电子原型制作场景使用，能够为裸露的核心电路板提供可靠的物理防护，避免调试、搬运过程中引脚误碰短路、元器件受外力磕碰损坏，也能减少环境中浮尘落在电路板表面造成的接触不良问题。从结构设计思路来看，整体采用上下扣合的套管式结构，没有额外设计复杂的卡扣或螺丝固定位，依靠上下壳体的尺寸过盈配合实现装配固定，打印完成后无需额外紧固件即可完成组装，大幅降低了3D打印后的装配难度，也减少了额外配件的采购需求。壳体顶部预留了两个状态指示灯的对位开孔，分别对应板载电源指示灯与用户自定义状态指示灯，装配后指示灯的光线可以无遮挡透出，方便开发者在不拆开外壳的情况下直接判断设备运行状态，同时顶部还预留了复位按键的操作孔位，无需拆卸外壳即可完成开发板复位操作。壳体一端预留了USB接口的开放式开口，能够兼容常规的Mini USB或Micro USB数据线插拔，不会因为壳体遮挡导致数据线接头无法完全插入接口，开口边缘做了小尺寸的倒角处理，避免插拔数据线时剐蹭线材外皮。在安装边界设计上，壳体内部型腔尺寸完全匹配Arduino Pro微型开发板的实际外形尺寸，四周预留了0.2mm的装配间隙，既可以保证电路板能够顺利滑入套管内部，又不会因为间隙过大导致电路板在壳体内晃动移位，壳体壁厚设置为1.5mm，兼顾了结构强度与3D打印的成型效率，使用常规PLA耗材打印即可满足日常使用的强度需求，不会出现轻微挤压就变形开裂的问题。外壳底部为平面设计，可以直接通过双面胶或者魔术贴固定在实验台、小型设备机架内部，不需要额外设计安装固定耳，减少了整体外形尺寸，更适合在空间紧凑的小型电子项目中使用。在实际使用场景中，这类套管外壳非常适合学生课程设计、小型物联网终端原型、桌面级小型电子装置的开发使用，既可以让裸露的电路板外观更加规整，也能避免调试过程中金属物件误触电路板引脚造成的短路烧板问题，相比传统的螺丝固定外壳，套管式的抽拉结构拆装速度更快，需要更换开发板或者调整接线时，直接抽出上下壳体即可露出全部电路板，不需要拧动多颗固定螺丝，能够提升原型调试阶段的操作效率。设计过程中特意将壳体的分模面设置在侧面居中位置，3D打印时不需要添加额外支撑结构，打印完成后去除底部 raft 即可直接装配，减少了后处理的工作量，同时壳体外表面做了平面化处理，没有多余的凸起或装饰结构，打印时不会出现悬垂结构导致的成型缺陷，即使是入门级桌面3D打印机也能顺利打印出合格的零件。
