树莓派智能检测摄像机防护外壳结构

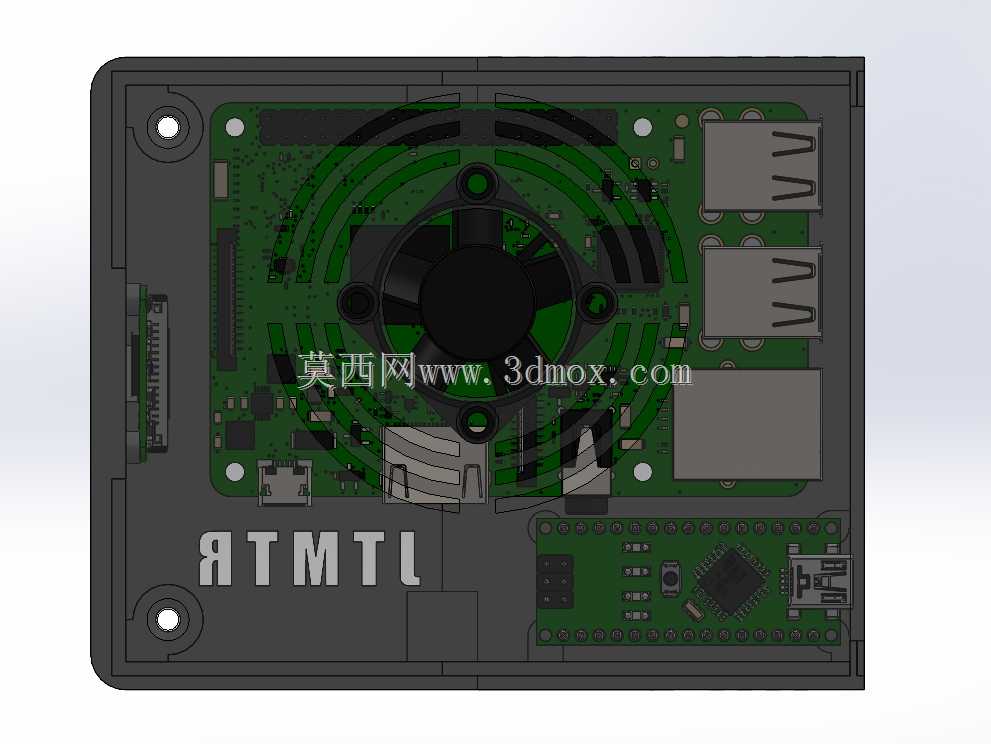

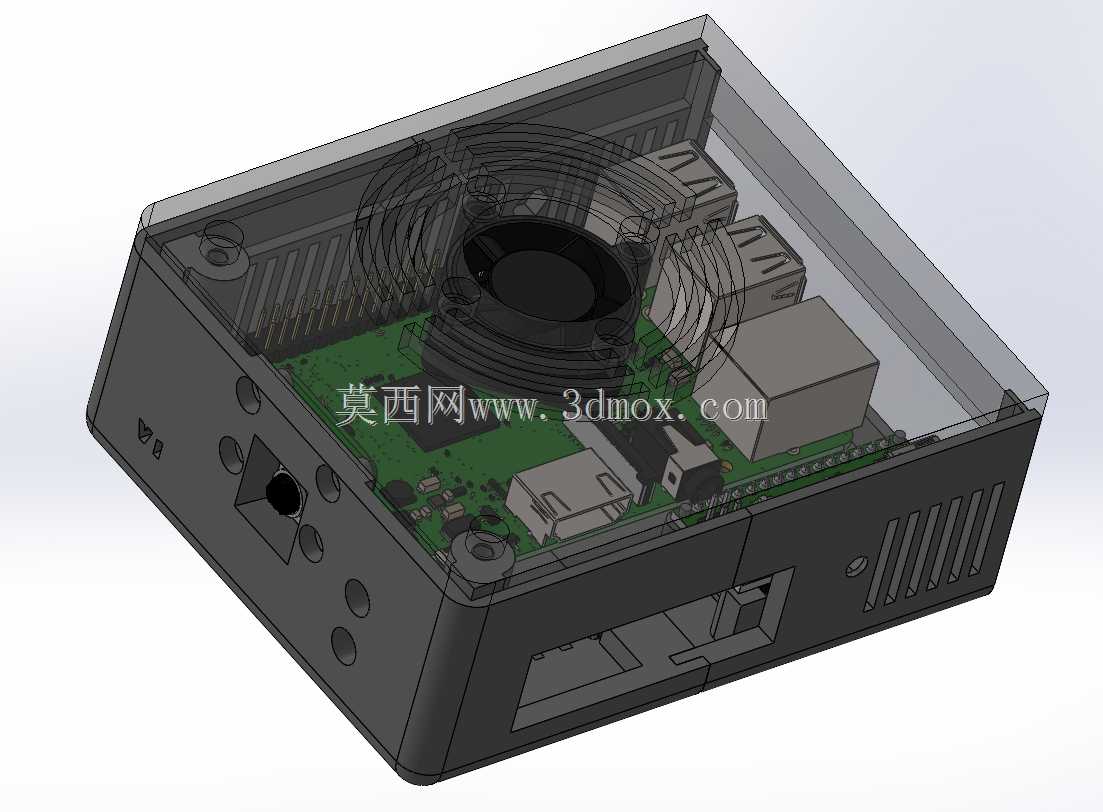

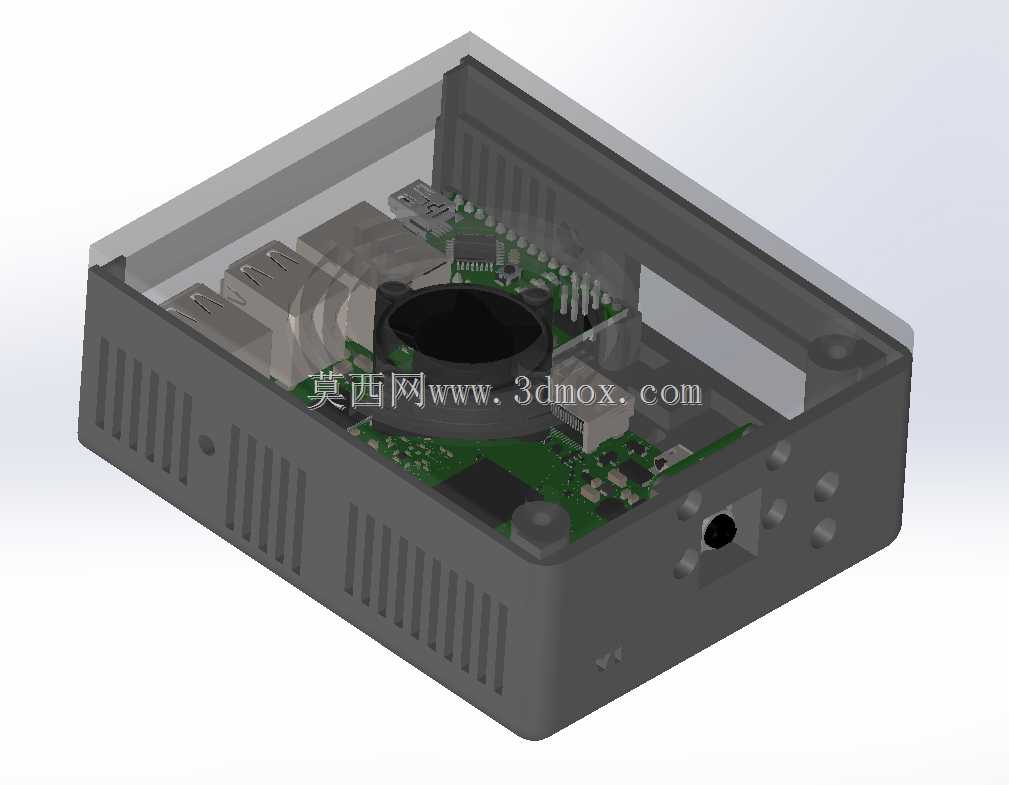

　　这款外壳结构面向室内人员存在检测场景的智能感知终端设计，适配搭载树莓派主控板、Pi摄像头模组的一体化检测装置，可直接嵌入办公区、会议室、设备机房等场景的墙面或吊顶安装位，无需额外定制转接支架。从实际落地需求出发，外壳采用上下扣合的分体式结构，上盖预留半透明视窗区域，既可以保证内置红外发射器件的信号穿透性，也能直观观察内部运行状态指示灯的闪烁情况，下壳作为核心承载结构，直接集成了主板安装柱、接口避让槽、散热风道三类结构特征，不需要额外加装内部支撑件。在安装边界设计上，外壳整体外轮廓做了圆角过渡处理，避免安装过程中剐蹭布线，所有对外接口的开孔位置严格对齐树莓派的原生接口排布，包括电源输入口、以太网口、USB扩展口的开孔公差控制在0.

　　2mm以内，既保证外接插头可以顺利插拔，也不会出现缝隙过大导致灰尘侵入的问题。散热结构的设计充分考虑了主控板长时间运行的温升问题，上盖内部对应CPU位置预留了散热风扇的安装位，风扇出风方向正对下壳侧面的条形通风栅，形成直通风道，不需要额外设计导流结构就能满足7*24小时连续运行的散热需求，通风栅的开孔宽度控制在2mm以内，可阻挡日常环境中的飞絮、大颗粒灰尘进入壳体内部。考虑到实际使用中需要搭配红外补光、状态指示功能，外壳前端对应摄像头位置预留了居中的镜头开孔，周边依次排布红外发射管、状态LED的透光孔位，孔位内侧做了沉台设计，可以直接粘贴滤光片或柔光片，不需要额外固定结构。内部的安装柱高度经过匹配计算，树莓派主板装入后，

　　板载元件与壳体内壁的最小间隙保持在3mm以上，避免组装过程中挤压元件造成虚焊，同时主板与上盖之间预留的空间刚好可以容纳薄型散热风扇与排线，不会出现排线挤压弯折的问题。外壳的扣合结构采用侧边卡扣加底部螺丝固定的组合方式，日常维护时只需要拧下底部两颗固定螺丝即可拆开上盖，不需要撬动卡扣避免壳体断裂，卡扣的配合间隙经过反复调整，扣合后上下壳的拼缝均匀度控制在0.1mm以内，外观无明显错位。在实际场景应用中，这款外壳可以直接承载整套人员检测硬件，完成人体存在信号采集、数据处理、控制指令输出的全流程硬件防护，内置的检测模组通过摄像头捕捉画面，搭配红外检测模块确认人员存在状态，处理后的数据可以直接驱动照明、通风、空调等周边电气设备，

　　实现空间内设备的自动化启停控制，不需要额外搭配外置控制盒。外壳的侧壁还预留了扩展开孔位，可根据实际需求加装外接天线、扩展接线端子，适配不同场景的布线需求，安装孔位采用隐藏式设计，固定螺丝位于底部脚垫下方，安装后外观无外露螺丝，整体整洁度适配各类室内装修场景。结构设计过程中充分考虑了3D打印与小批量注塑的工艺可行性，所有壁厚保持均匀，无尖锐直角、无壁厚突变区域，拔模斜度控制在1.5度，无论是采用FDM3D打印打样，还是开模注塑量产，都不需要额外调整结构就能直接生产，有效缩短从样机验证到批量落地的周期。
