壁挂式工业控制电气外壳箱体结构

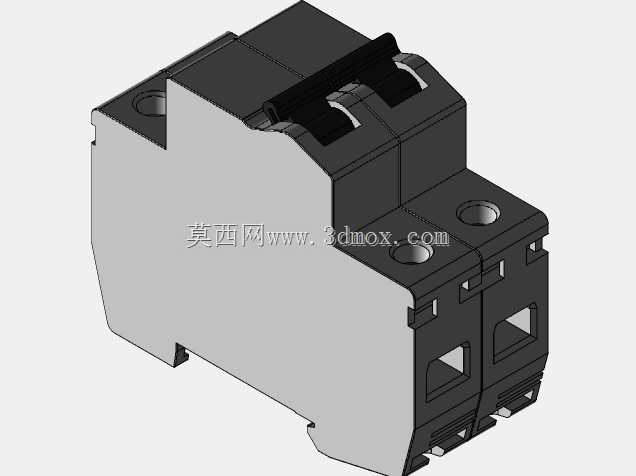

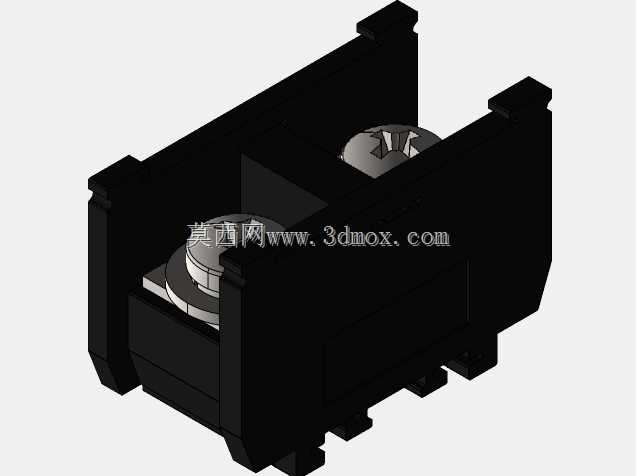

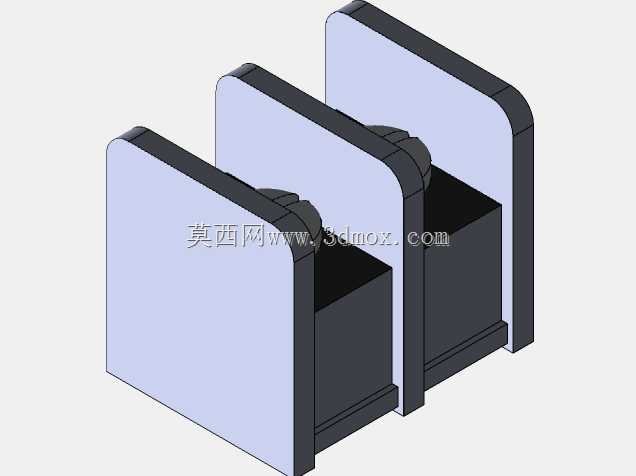

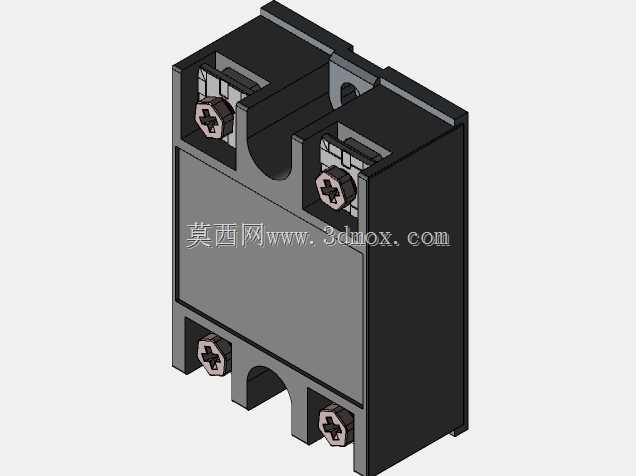

　　这款壁挂式电气外壳箱体，主要面向工业现场低压控制回路的就近安装场景，常见于生产车间工位旁、小型加工设备侧方、仓储物流分拣线节点位置，用来承载小型断路器、继电器、端子排这类低压控制元件，同时在面板预留操作元件的安装位，方便现场操作人员直接完成设备启停、状态切换的操作，不需要额外打开箱门接触内部带电元件，兼顾操作便捷性与内部元件的防护需求。

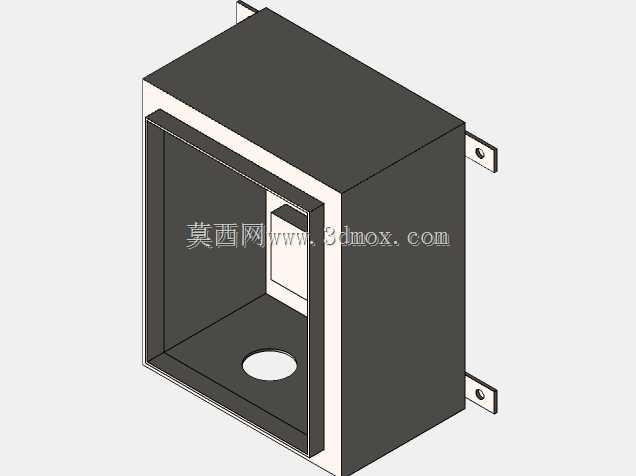

　　从实际使用的角度看，这类箱体的设计首先要匹配现场安装的边界条件，背部预留的两个外伸安装耳是核心安装结构，安装耳上开有圆形通孔，适配M6-M8规格的膨胀螺栓或者自攻螺丝，可直接固定在混凝土墙面、设备钢构立柱或者预制安装背板上，安装耳与箱体主体采用一体折弯焊接结构，避免长期承重出现连接断裂的问题，两个安装耳的中心距预留了足够的调节余量，可适配现场安装孔位的小幅偏差，降低现场安装的扩孔调整工作量。箱体整体采用冷轧钢板折弯成型，板材厚度根据箱体尺寸适配1.2-1.5mm规格，既保证整体结构刚度，避免安装后出现箱体变形，也不会过度增加整体重量，方便单人完成壁挂安装作业。

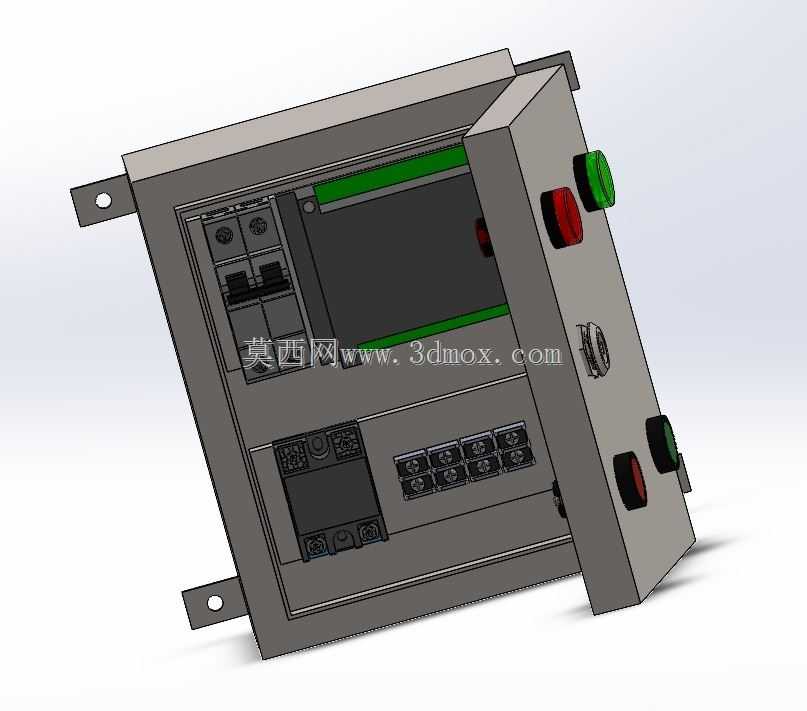

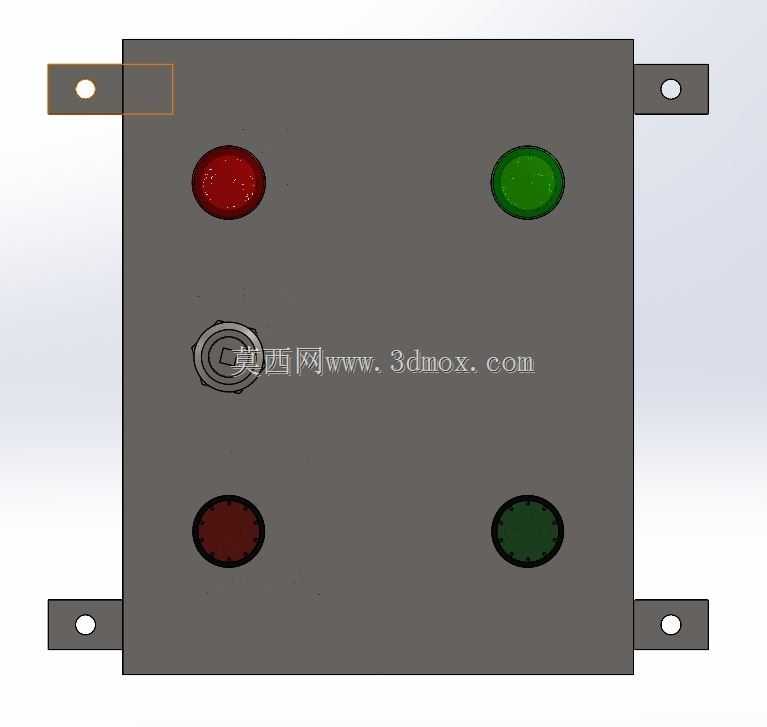

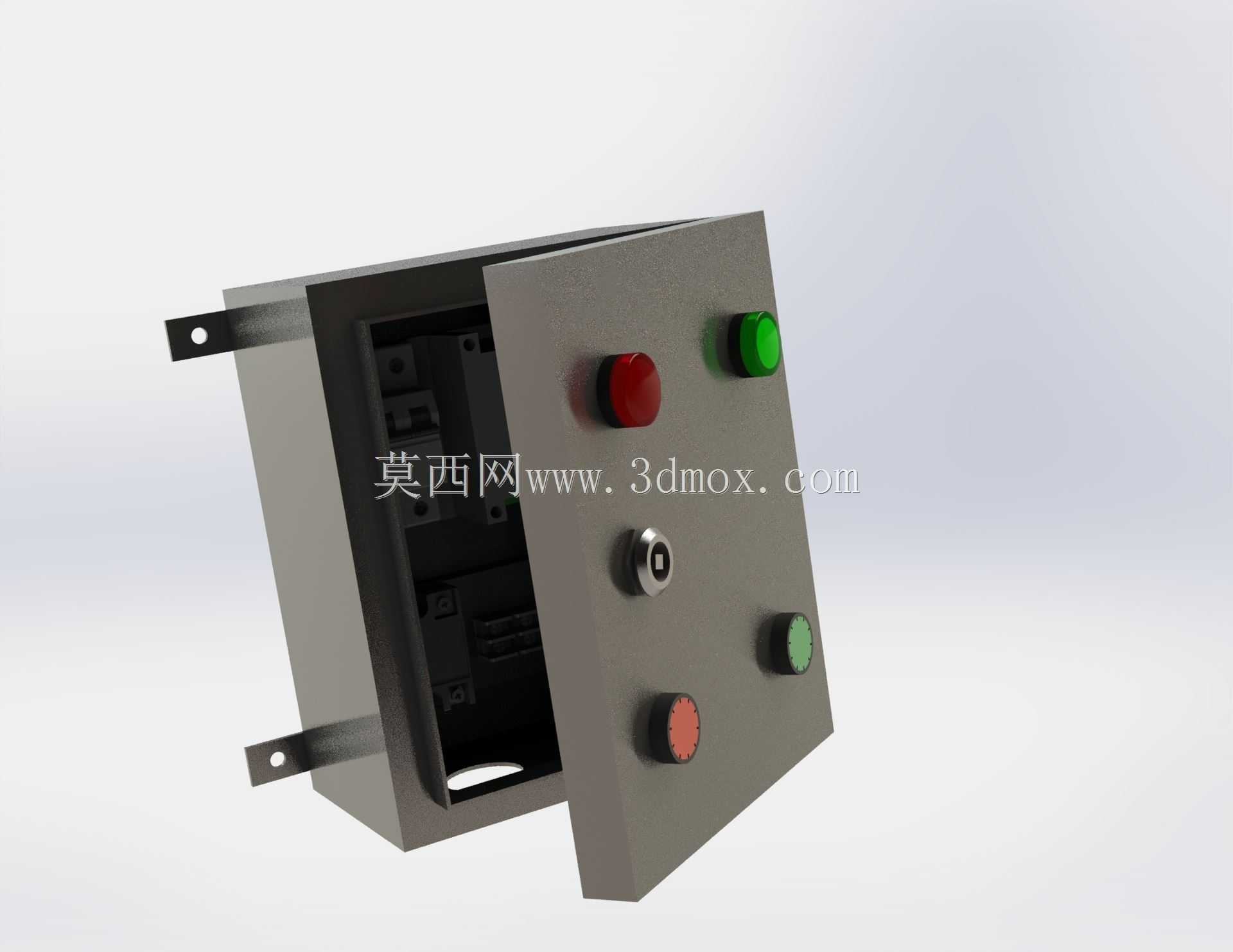

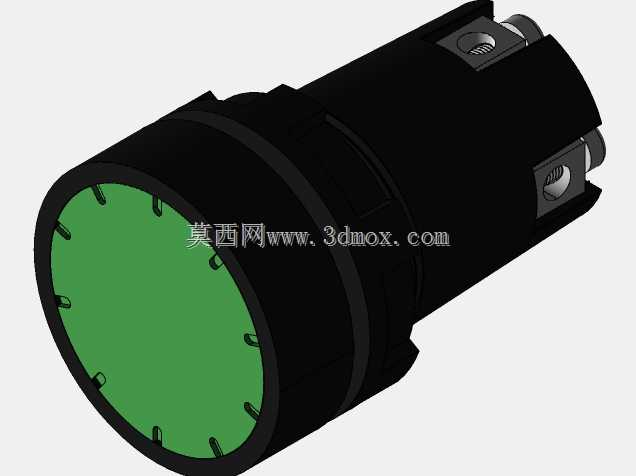

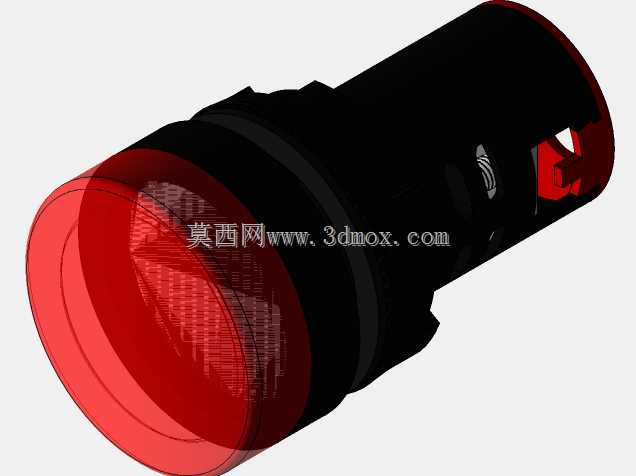

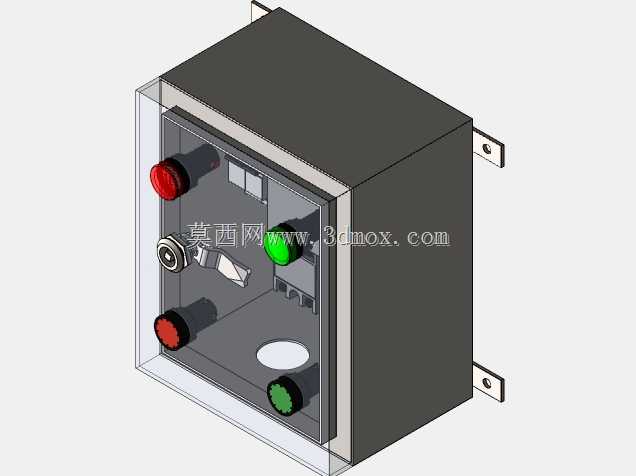

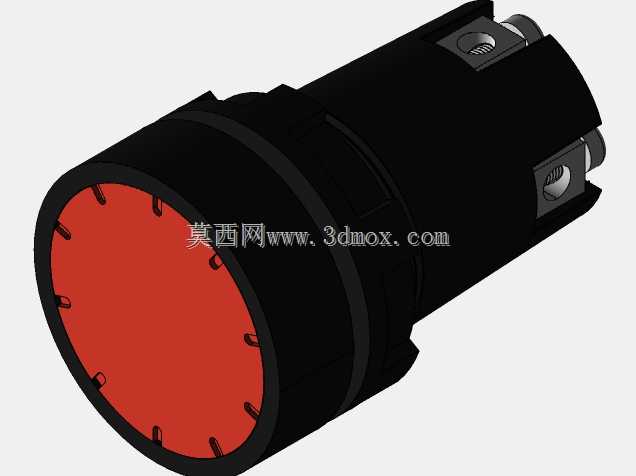

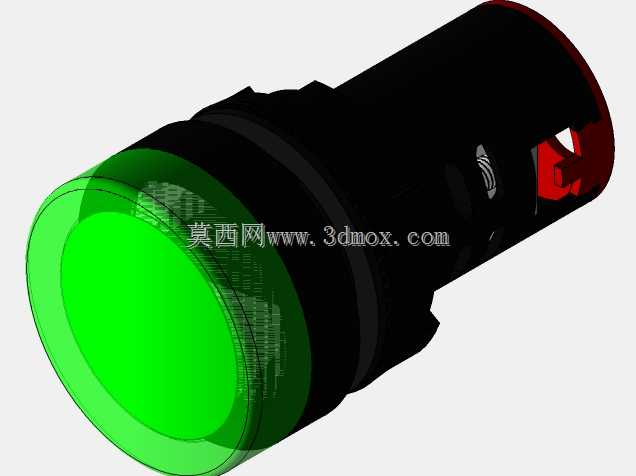

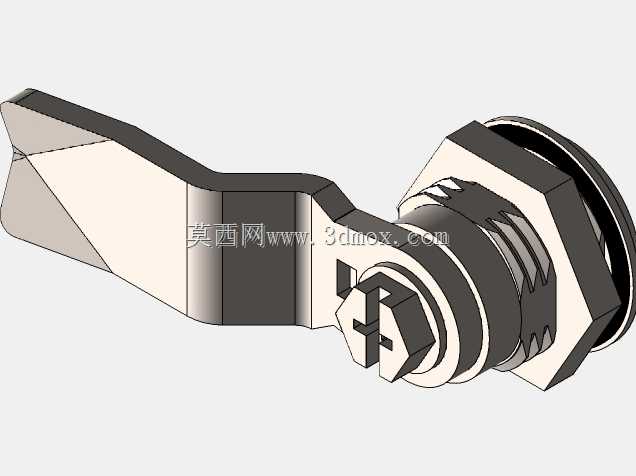

　　箱体采用开门式结构，门体与箱体主体通过侧边合页连接，开合角度可达到120度以上，方便内部元件的接线与后期维护，门体与箱体的贴合面预留了密封胶条的安装槽，可根据使用场景选配橡胶密封胶条，达到IP54左右的防护等级，阻挡车间内的粉尘、飞溅的切削液或者清洁用水进入箱体内部，避免内部元件出现短路、积尘导致的接触不良问题。门体上的元件安装位按照常规操作习惯布局：高位布置红绿两个状态指示灯，分别对应设备运行、停止的状态显示，指示灯下方布置钥匙式选择开关，用来切换本地/远程控制权限，避免非授权人员随意操作设备，低位布置两个操作按钮，分别对应启动、复位功能，所有元件的安装孔位都按照工业标准元件尺寸预留，可直接适配市面上常见的22mm安装直径的按钮、指示灯、选择开关，不需要现场二次开孔加工。

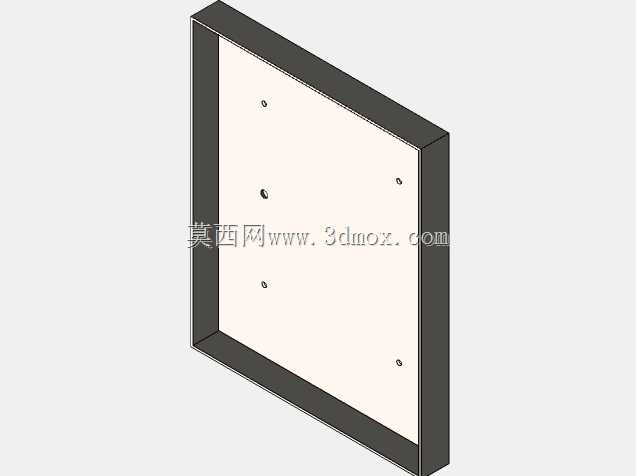

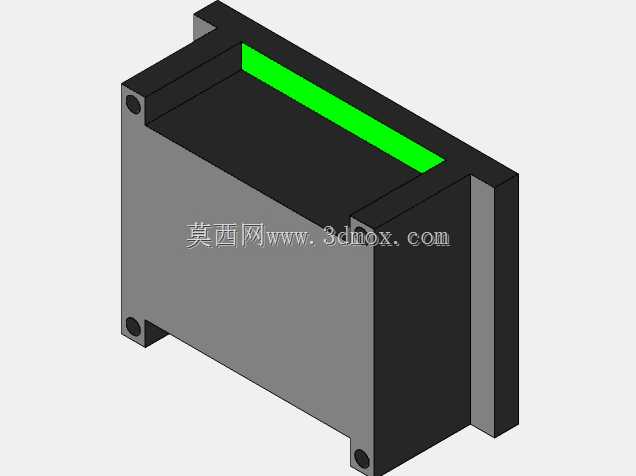

　　箱体内部的安装空间做了分层预留，背部预留了通用安装底板的固定孔位，可根据实际需求选配镀锌安装底板或者绝缘底板，内部元件的安装走线空间预留了40mm以上的深度，可容纳厚度35mm以内的导轨式安装元件，同时预留了走线槽的安装位置，方便内部强弱电线路的分离排布，避免信号干扰。箱体底部预留了敲落孔结构，可根据进出线的方向与数量，敲开对应位置的敲落孔安装电缆防水接头，满足不同方向的走线需求，不需要现场切割开孔。

　　从设计思路上看，这款箱体没有做冗余的异形结构，全部采用规则的折弯结构，加工工艺性好，常规钣金厂通过激光下料、数控折弯、点焊、表面喷塑即可完成加工，生产成本可控，适合批量生产应用。表面采用哑光灰色喷塑处理，既具备较好的耐刮擦、耐腐蚀性能，也不会在车间照明环境下产生反光晃眼的问题，适合工业现场的长期使用环境。门体与箱体之间预留了接地端子的安装位，可通过黄绿双色接地线完成门体与箱体主体的可靠接地，避免门体带电引发的安全隐患，满足电气安全规范的要求。

　　在实际选型应用中，这类箱体的尺寸边界需要重点关注，整体宽度控制在300mm以内，高度控制在350mm以内，深度控制在150mm左右，不会占用过多的墙面安装空间，同时内部空间足够容纳10个以内的导轨式低压元件，满足小型单机设备、工位辅助控制的回路容量需求，不会出现空间浪费或者空间不足的问题。安装时需要注意箱体的安装高度，操作按钮的中心距离地面高度保持在1.2m-1.5m之间，符合成年人站立操作的舒适高度，不需要抬手或者弯腰操作，降低长期操作的疲劳感。箱体的开门方向设计为左开式，符合大多数操作人员的右手操作习惯，开门后不会遮挡操作视线，方便观察内部元件的状态与接线情况。
