步进驱动齿轮齿条传动组件结构设计

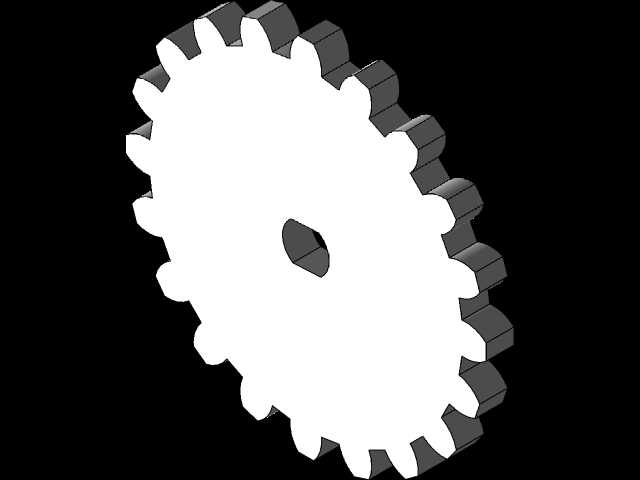

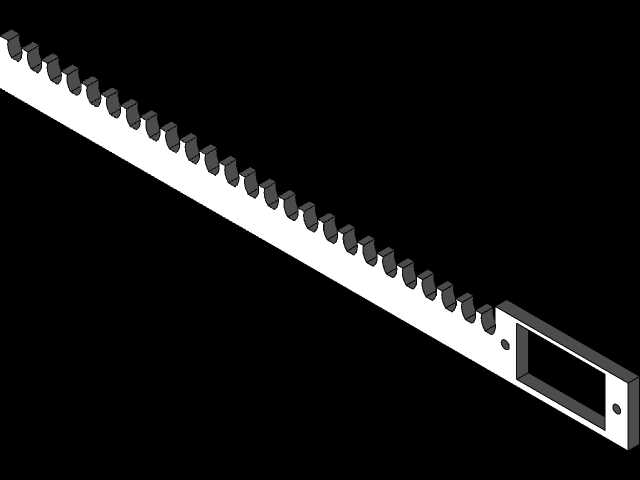

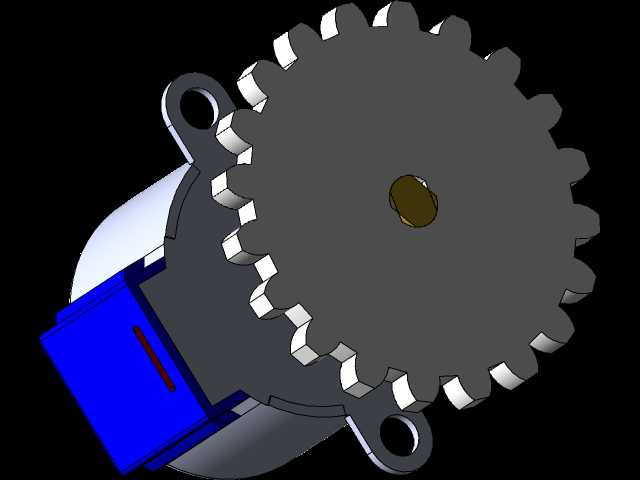

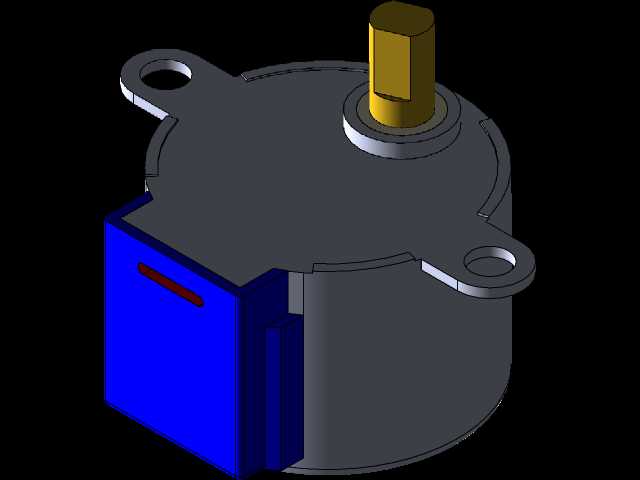

这套齿轮齿条传动组件搭配步进动力单元，在小型自动化工位的直线往复驱动场景中适配性极强，常见于小型物料推送、工位间距微调、简易检测模组的直线进给环节，尤其适合负载不大、行程较短、需要精准控制位移量的轻载传动场景。从结构设计逻辑来看，齿轮直接与步进动力输出轴同轴固定，省去了额外的联轴器转接结构，既压缩了整体安装占用空间，也减少了传动链路的间隙累积，能更好地匹配步进单元的步距精度，避免转接环节带来的回程误差。齿轮的齿形采用标准渐开线齿廓设计，啮合过程中齿面接触应力分布均匀，传动过程平稳无卡滞，和配套齿条啮合时的侧隙控制在轻载传动的合理区间，既不会因为侧隙过大导致进给定位偏差，也不会因为侧隙过小出现啮合卡滞、磨损加剧的问题。安装边界方面，动力单元自带两个带安装孔的固定耳座，孔位间距适配常规20系、30系工业铝型材的安装槽距，不需要额外设计转接固定板就能直接固定在型材机架上，齿条的安装基面预留了标准沉头孔位，可直接锁附在设备的安装基准面上，齿轮与齿条的中心距在设计时预留了0.1-0.2mm的调整余量，安装时可通过微调动力单元的固定位置来保证啮合间隙处于最优状态。实际使用中，这套组件不需要额外添加复杂的润滑回路，轻载工况下定期在齿面涂抹润滑脂即可满足长期使用需求，动力单元的出线方向预留了足够的走线空间，不会和周边的机架结构、运动部件产生干涉。针对简易运动建模、教学演示场景，这套结构的零件数量少，装配逻辑清晰，能直观展示齿轮齿条旋转运动转直线运动的传动原理，也可作为小型自动化设备的直线驱动模块直接套用，不需要对核心传动结构做大幅修改，仅需根据实际行程调整齿条长度即可适配不同的工位需求。齿轮的中心孔与动力输出轴采用D型轴配合，能有效传递扭矩，避免传动过程中齿轮与轴之间出现相对转动，固定耳座的厚度经过强度校核，在额定负载下不会出现形变，保证传动过程中齿轮与齿条的啮合位置始终稳定，不会因为固定结构形变导致啮合错位、齿面偏磨等问题。
