槽式红外光耦检测模块结构设计

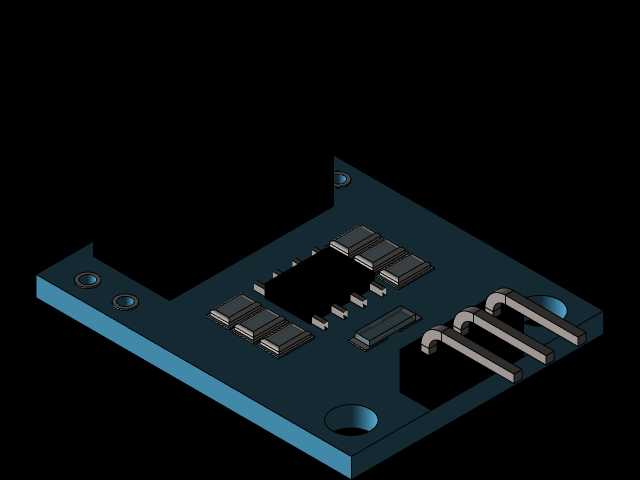

在自动化产线的物料到位检测、工件尺寸分选、传动机构转速采集这类场景里，槽式光电耦合器件是应用频次极高的基础检测元件，本次设计的这款槽式光耦检测模块，核心是依托10mm槽宽、12mm槽高的红外对射光路，实现对穿过槽体的物体进行非接触式检测，可适配常规厚度的金属挡片、塑料工件、纸质标签等多种被测物，不会对被测件表面造成划伤或接触损耗，相比接触式微动开关，响应速度更快，机械磨损几乎为零，长期运行稳定性更有保障。从结构设计层面来看，模块整体采用PCB基板作为承载主体，所有电子元器件均采用表面贴装工艺排布在基板正面，发射端与接收端分别固定在槽体的两侧内壁，保证红外光路完全对准，不会出现光路偏移导致的检测误判；基板边缘预留了三个沉头安装孔，安装孔的位置经过公差校核，可直接通过M3螺丝固定在设备的安装支架上，安装时不需要额外设计转接板，能直接适配多数自动化设备的安装位预留尺寸。模块整体外形长宽高尺寸为27.6mm×20mm×17mm，属于紧凑型检测模块，在排布设备内部走线和元件布局时，不需要占用过大的安装空间，哪怕是在紧凑的小型自动化设备内部，也能灵活找到合适的安装位置。设计过程中特意将信号处理电路集成在同一块基板上，LM393电压比较器直接对接收端的光强信号进行阈值比较输出，不需要外接额外的信号放大电路板，输出的开关量信号可以直接接入PLC或者单片机的IO端口，省去了外围信号调理的电路设计工作，能缩短设备开发的周期。槽体的开口方向做了导向倒角处理，被测物体从槽口穿过时，哪怕存在小幅的位置偏差，也不会磕碰损坏光耦的发射或接收端面，降低安装调试过程中元件损坏的概率。基板表面的焊盘排布预留了足够的爬电距离，符合常规工业环境下的电气安全要求，接线端采用直插式焊盘设计，既可以直接焊接导线引出信号，也可以插接对应规格的接插件，适配不同设备的接线需求。在实际选型使用时，需要注意被测物体的遮挡宽度不能小于光路的有效直径，避免出现漏检情况，同时安装位置要尽量远离强红外辐射源，防止环境光对检测精度造成干扰，模块的检测响应频率可以覆盖多数中低速自动化设备的检测需求，不管是流水线的物料计数，还是滑台的原点位置确认，或是传动轮的转速脉冲采集，都能稳定输出可靠的检测信号。
