方管焊接式设备支撑机架结构设计

这类方管拼接的框架结构，在非标自动化生产线、小型加工工位、实验室检测设备的支撑场景中应用极广，很多时候设备的整机稳定性、后续附件安装的便利性，全靠底层机架的结构合理性托底。做这类框架设计的时候，首先要锚定上部搭载设备的总重量、动载荷系数，还有底部安装空间的边界尺寸，先把四根主立柱的型材截面规格定下来——如果上部是带振动的加工类设备，主立柱壁厚要比静态承载的选型厚1到2毫米，避免长期运行出现焊缝疲劳开裂。

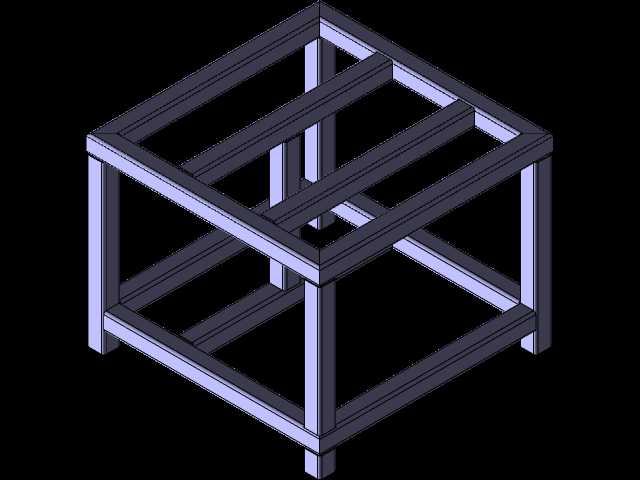

从结构排布来看，这个框架采用上下双层圈梁加中间十字加强横梁的布局，不是随便拼的方管架子：上层圈梁直接承接设备底板的安装孔位，设计时要提前在上层圈梁的对应位置预留焊接螺母或者攻丝孔，避免后期现场打孔破坏型材防腐层；中间的十字横梁一方面是把上层圈梁的大跨度分隔成小方格，减小上层圈梁受载后的下挠变形量，另一方面也可以作为电气安装板、气动元件走线槽的固定基点，不用额外在立柱上焊接多余的安装支耳，减少焊接变形的校正工作量。下层圈梁的作用主要是约束四根主立柱的下端自由度，配合底部可调节脚杯安装位，能在地面不平整的车间现场快速调平，避免机架出现扭曲应力传导到上部设备，影响设备运行精度。

设计这类焊接框架的时候，要提前考虑型材拼接的焊缝位置，尽量把焊缝安排在非主要承载的立面，避免焊缝直接承受纵向剪切力；所有型材的下料端面要做铣平处理，保证拼接时的贴合度，减少焊接填充量，也就相应减小了焊接后的变形量。框架的外形尺寸要比上部设备的底板轮廓单边宽出50到80毫米，预留出设备侧板安装、维护操作的手部空间，底部的安装边界要适配现场的安装工位，比如如果是放在流水线旁的作业机架，宽度不能超出流水线侧边的安全通道范围，高度要匹配操作人员的站立作业高度，一般上层安装面距离地面保持在750到850毫米区间，符合人机工程学要求。另外这类框架的内侧空间还可以预留层板安装位，用来放置设备的电控箱、备用工装夹具，不用额外占用车间地面空间，提升空间利用率。做三维建模的时候，要把每根型材的下料长度、切口角度、焊接坡口位置都在模型里标注清楚，直接导出型材下料表给车间，减少现场配料的出错率，同时要提前模拟焊接装配顺序，避免出现某根型材无法放入拼接位的干涉问题。
