竞技机器人全向轮行走底盘结构设计

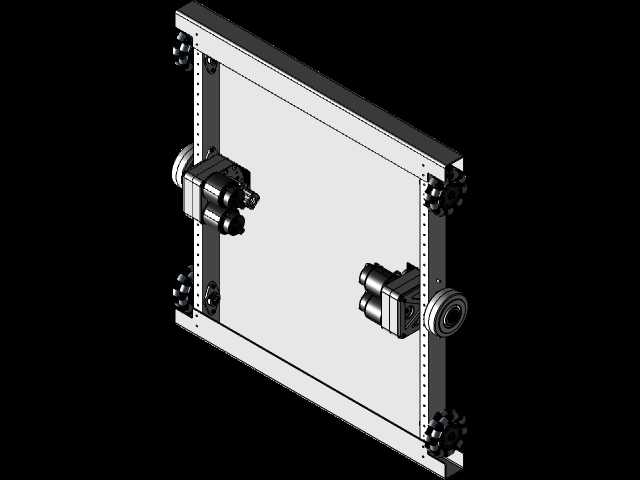

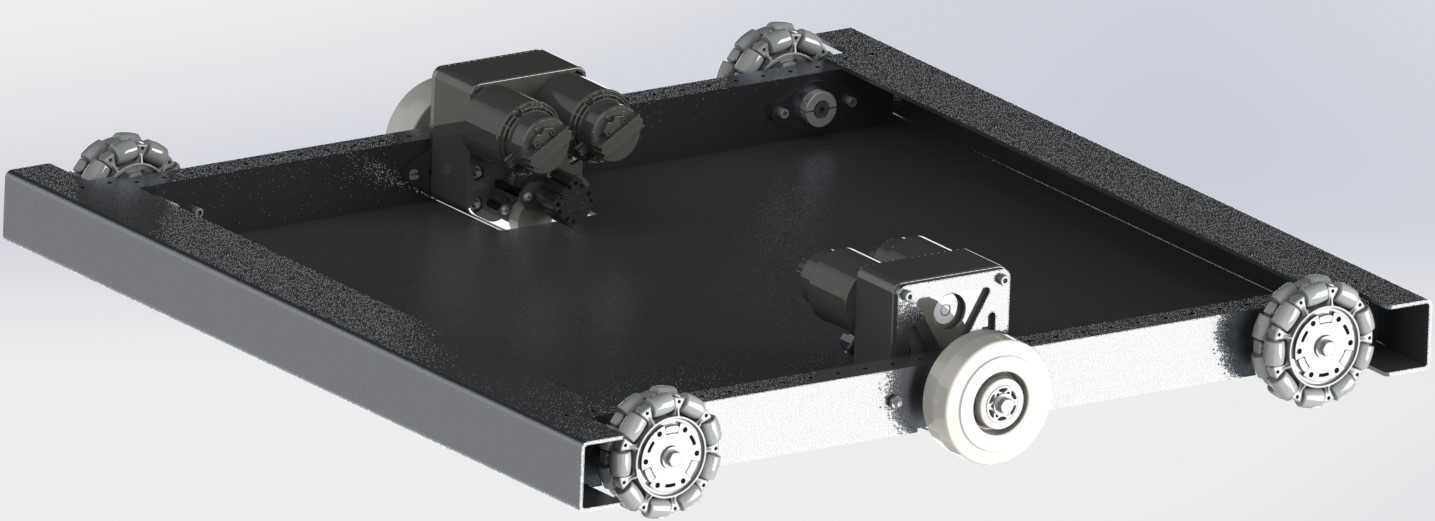

该行走底盘为竞技类移动机器人的核心承载与移动部件，整体采用框架式钣金拼焊结构，主承载面为平整矩形安装平面，可直接搭载主控模块、电源组件、执行作业机构等上层负载，框架边缘采用折边工艺强化结构刚性，避免高速移动、急转向过程中出现结构形变。底盘行走轮组采用麦克纳姆轮搭配辅助导向轮的组合布局，四组麦克纳姆轮分别布置于框架四角位置，通过独立的动力传动单元与驱动电机连接，可实现平面内全向移动动作，包括直行、横移、斜行、原地零半径转向，能够在狭小的竞技场地内完成快速走位、避障、对位等复杂动作，适配竞技赛事中多变的场地路线与对抗需求。

从设计逻辑来看，该底盘的动力单元采用下沉式安装布局，驱动电机与传动组件固定于框架内侧的安装支座上，既降低了整机重心高度，提升移动过程中的稳定性，也避免动力组件突出于底盘外轮廓，减少对抗过程中部件被撞击损坏的概率。辅助导向轮布置于底盘侧方位置，轮体采用耐磨聚氨酯材质，在底盘发生侧向碰撞、贴边移动时可起到导向与缓冲作用，避免主承载框架直接与场地围挡发生刚性摩擦。

安装边界方面，底盘整体外轮廓方正，所有突出部件均控制在框架投影范围内，上层安装平面预留了标准化的安装孔位矩阵，可根据不同赛事的任务需求快速加装机械臂、拾取机构、投射装置等功能组件，无需对主框架进行二次打孔加工。传动系统采用链传动结构，传动效率高、承载能力强，可适配大扭矩输出需求，在急加速、急停、负载变化的工况下仍能保持稳定的动力传输，不会出现打滑、传动失效等问题。轮组安装座采用可调节结构，可根据实际装配需求微调轮组高度与张紧度，补偿加工与装配误差，保证四个麦克纳姆轮的接地压力均匀，避免出现行走跑偏、轮体偏磨的问题。

在实际应用场景中，这类全向移动底盘除了适配竞技机器人赛事外，也可经过参数调整后用于仓储物流分拣搬运、狭小空间巡检、轻型物料转运等场景，其全向移动的特性能够在通道狭窄、转向空间有限的作业环境中发挥优势，相比传统差速转向底盘具备更强的机动灵活性。框架结构的模块化设计也方便后续维护更换部件，单个轮组、驱动单元出现故障时可单独拆卸替换，无需拆解整个底盘结构，降低运维成本与时间。
