FRC竞赛攀爬作业机器人整机结构

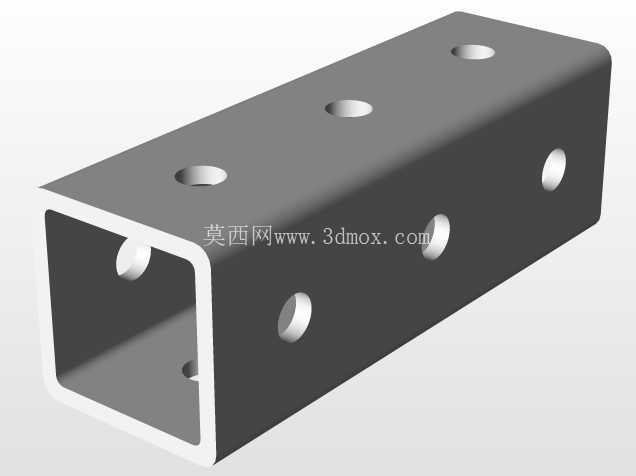

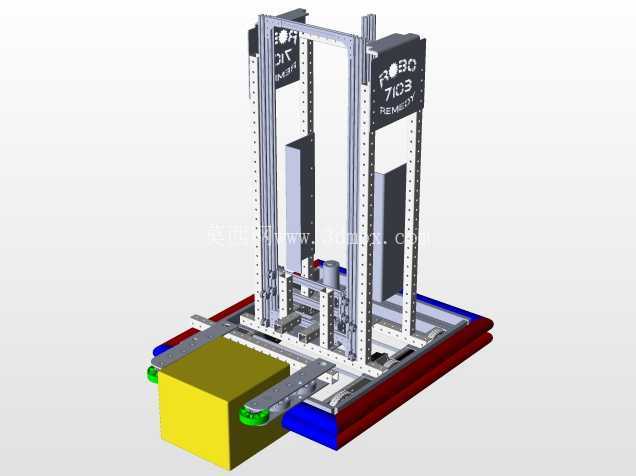

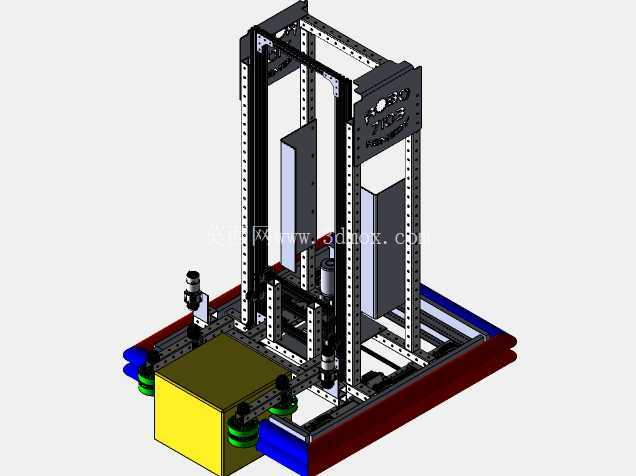

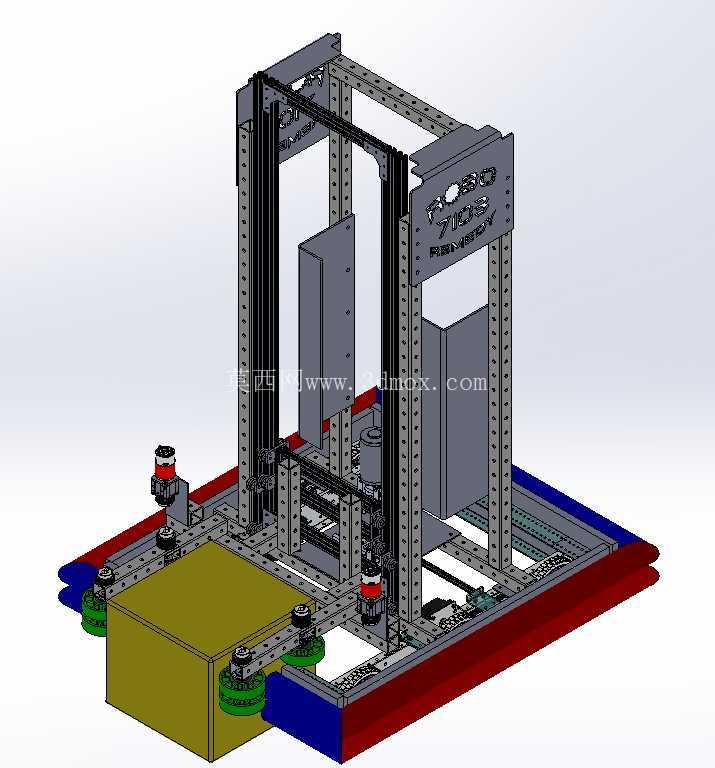

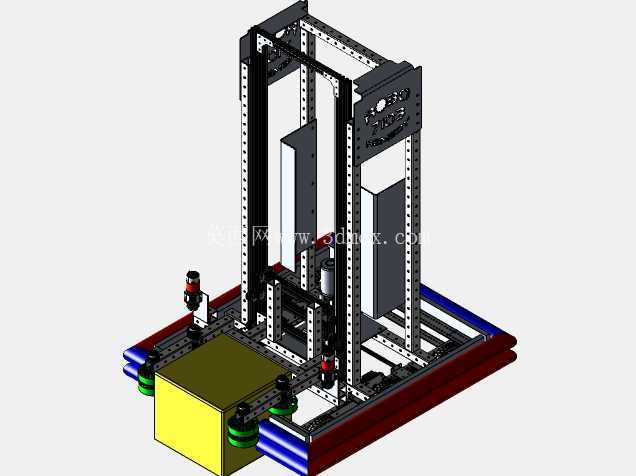

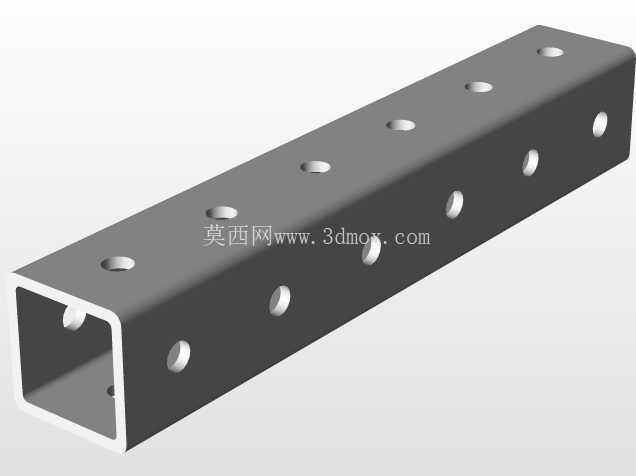

　　这套三维结构对应竞技场景下的垂直攀爬作业移动机器人，整体采用方通铝型材搭建开放式框架，底部为轮式移动底盘，中部配置竖直升降导向立柱与执行挂载位，前端预留作业工具安装接口，主要用于赛事场景中完成场地内快速机动、沿指定结构垂直爬升、定点触发任务目标等动作，整套结构在设计时优先兼顾赛场快速拆装调整、碰撞工况下的结构刚性以及功能模块快速迭代的需求。

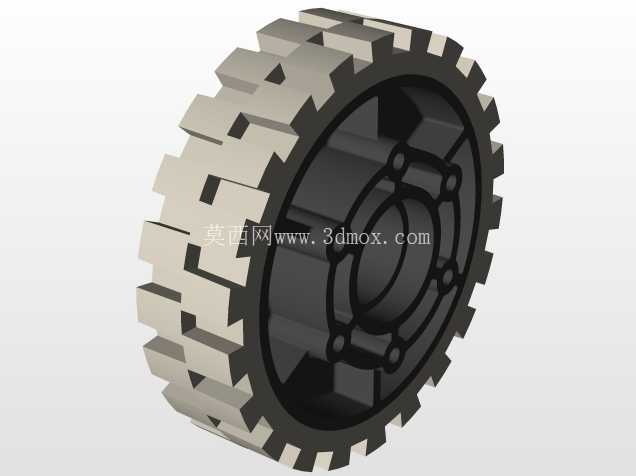

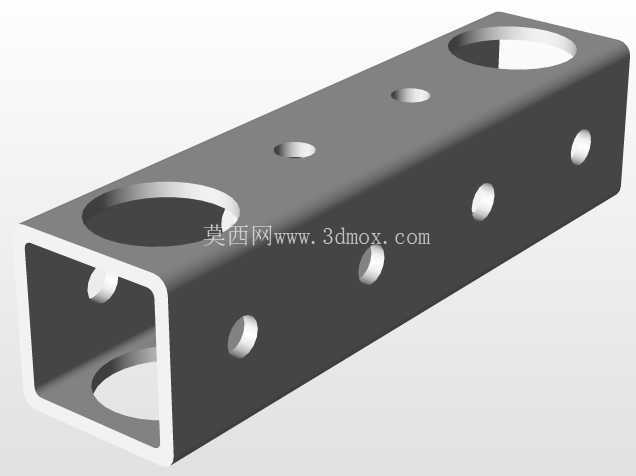

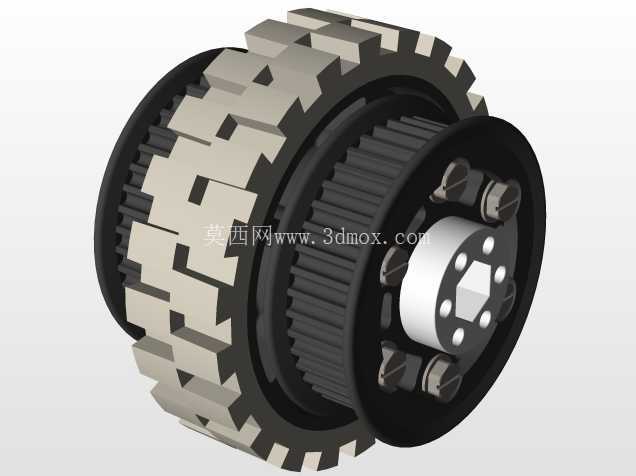

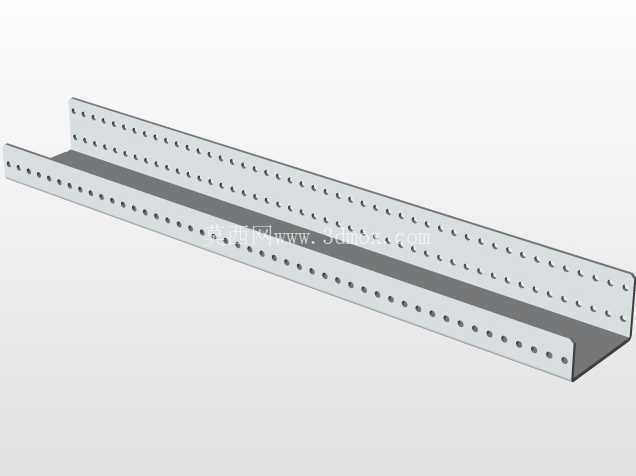

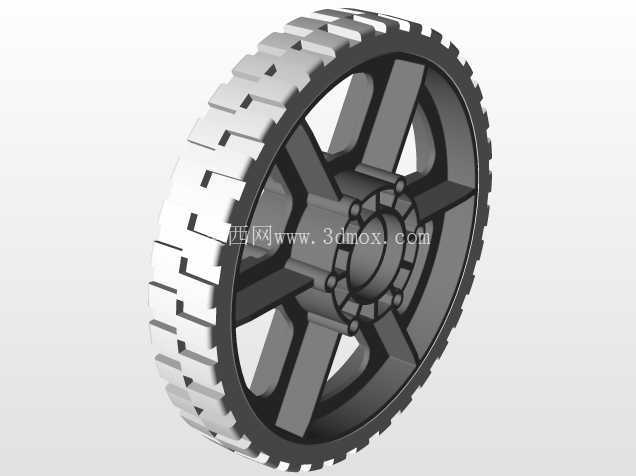

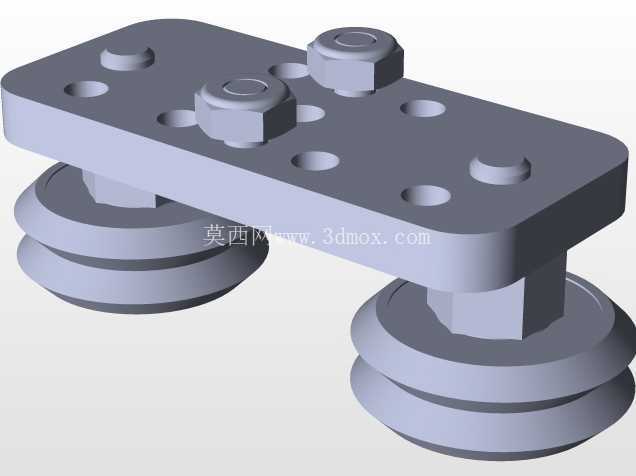

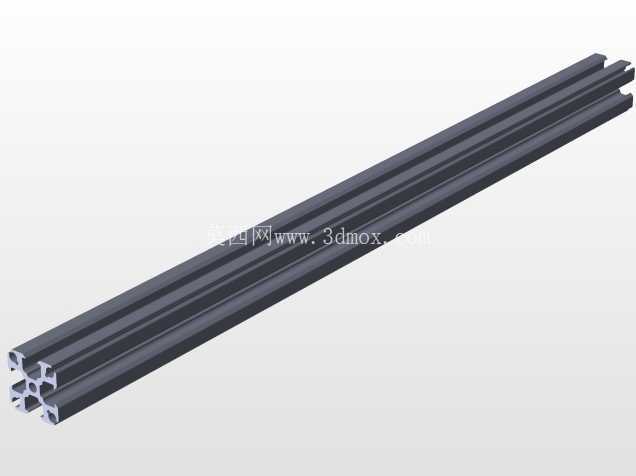

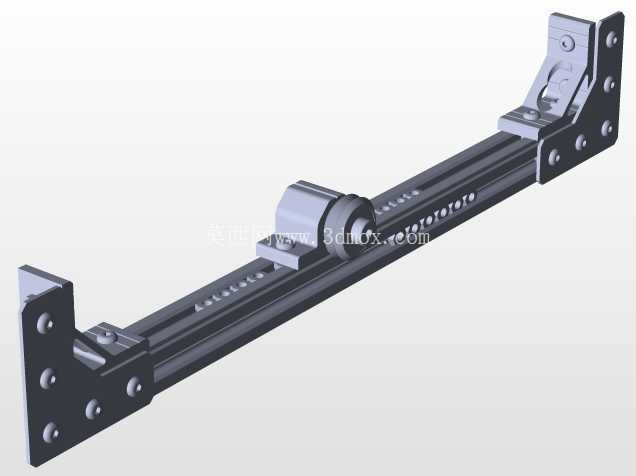

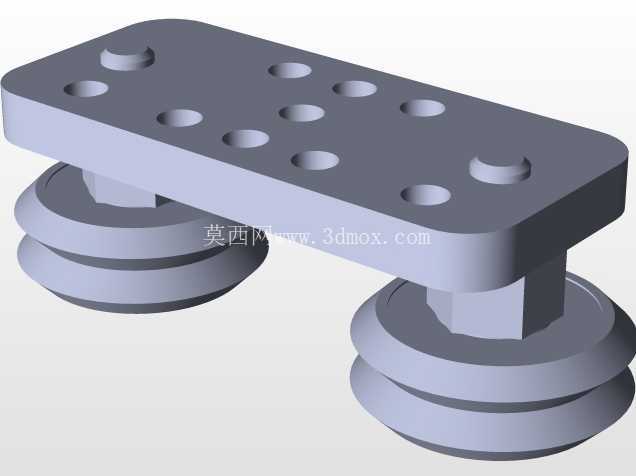

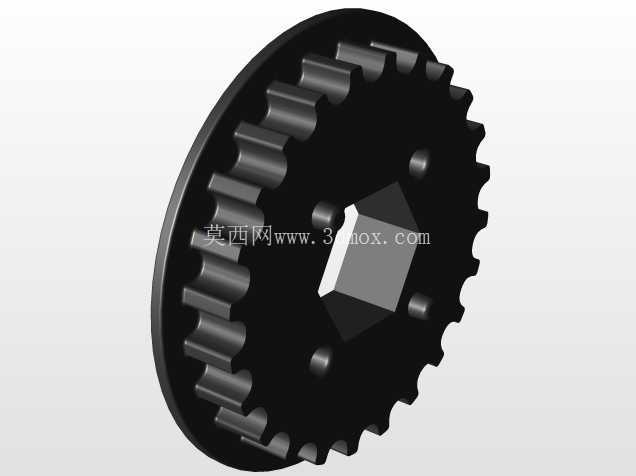

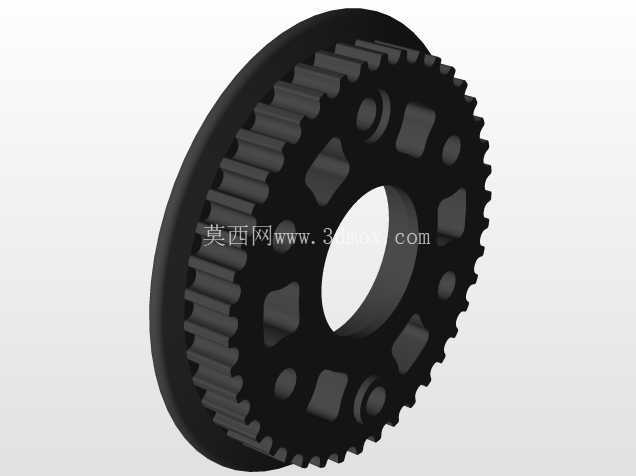

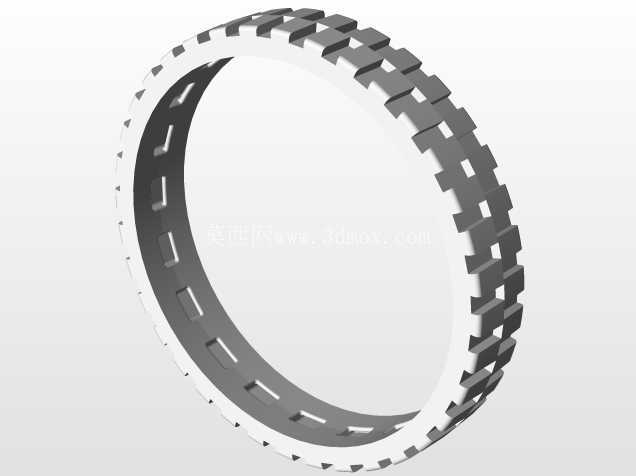

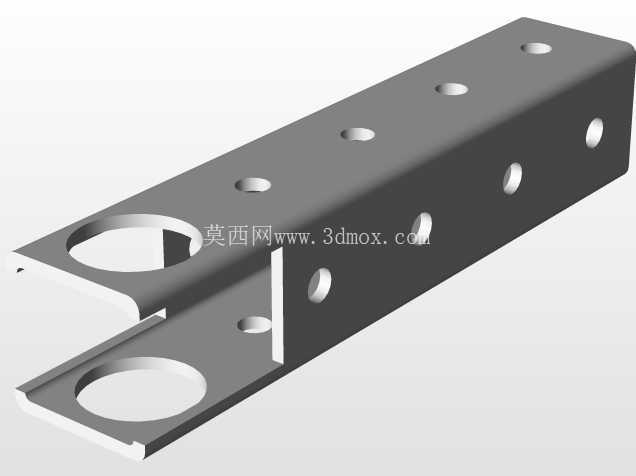

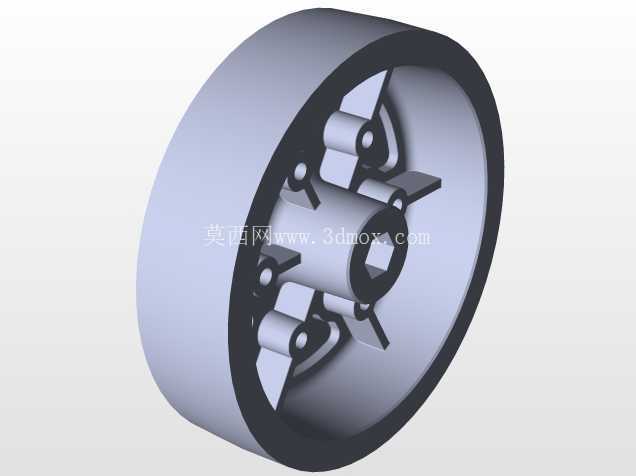

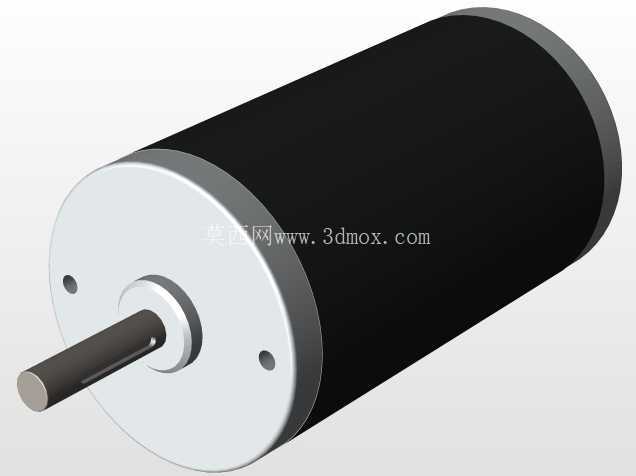

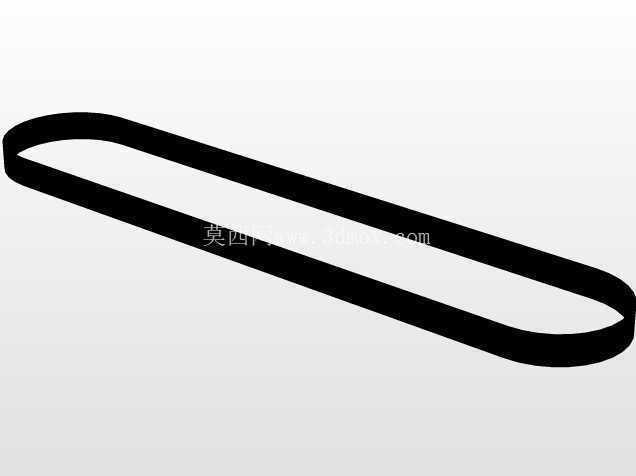

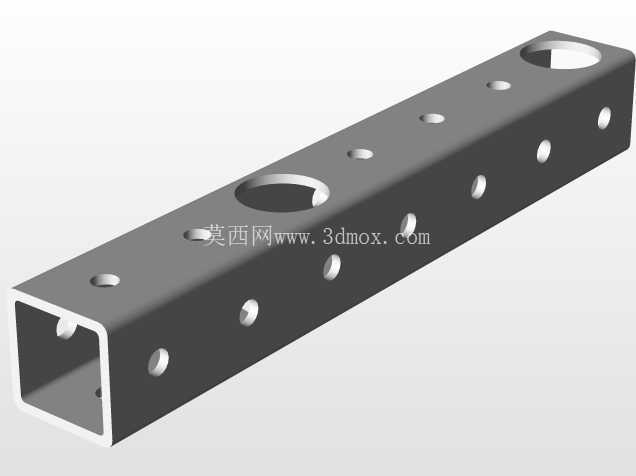

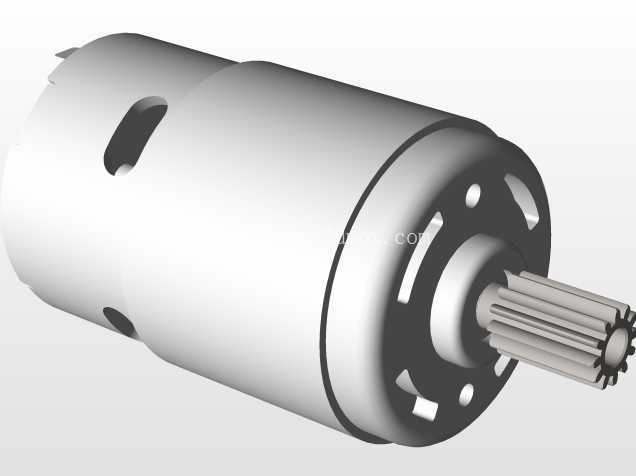

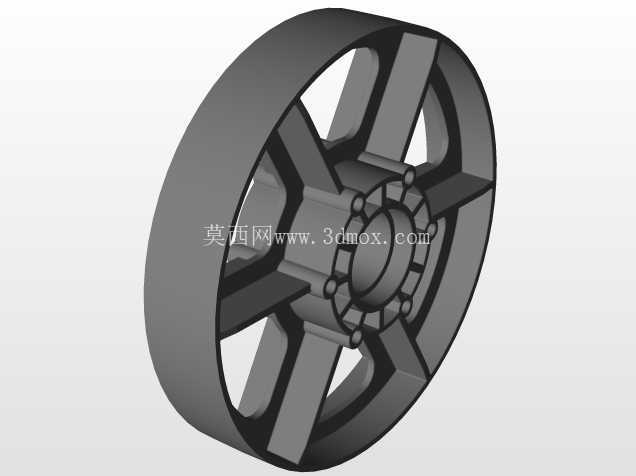

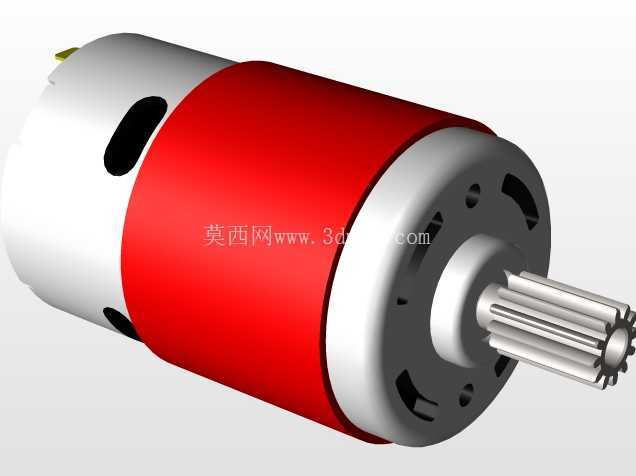

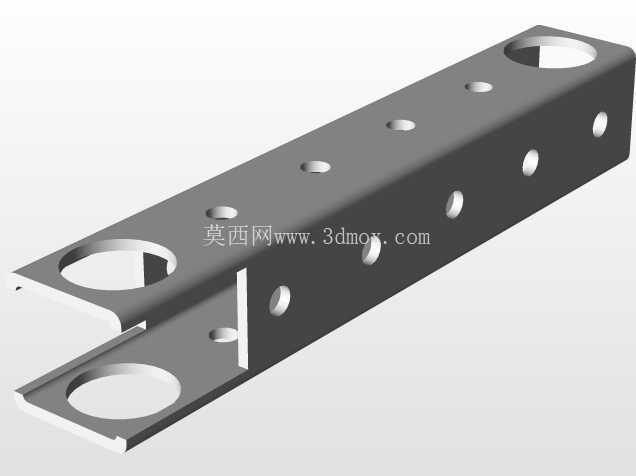

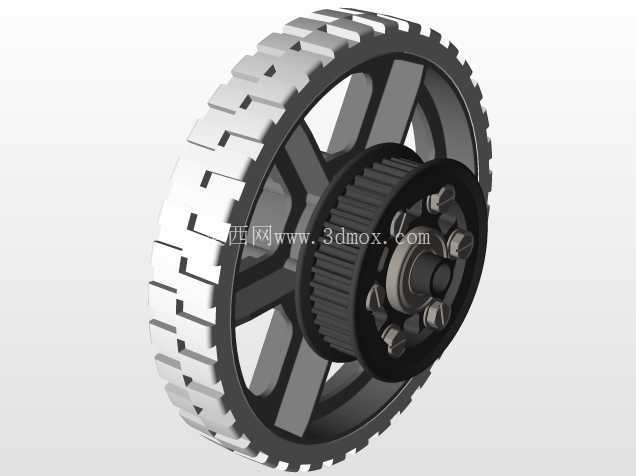

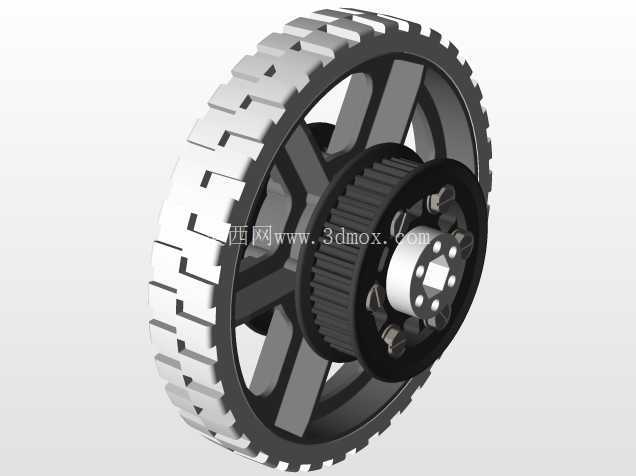

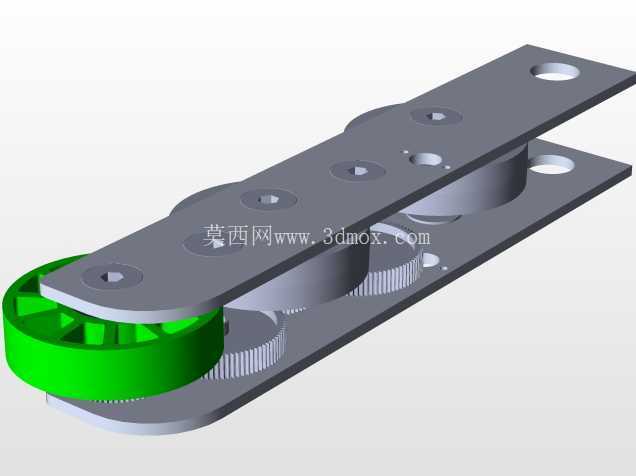

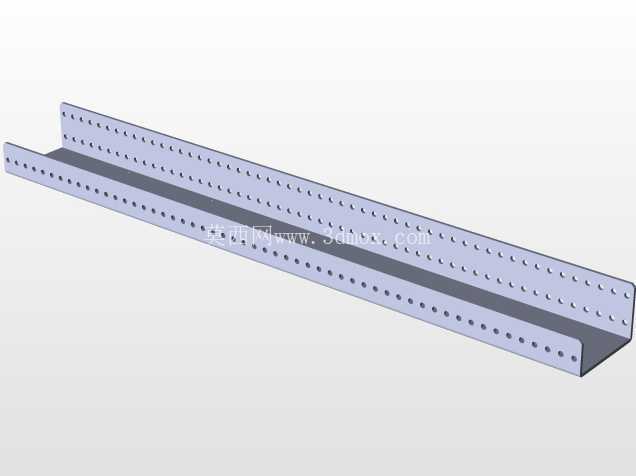

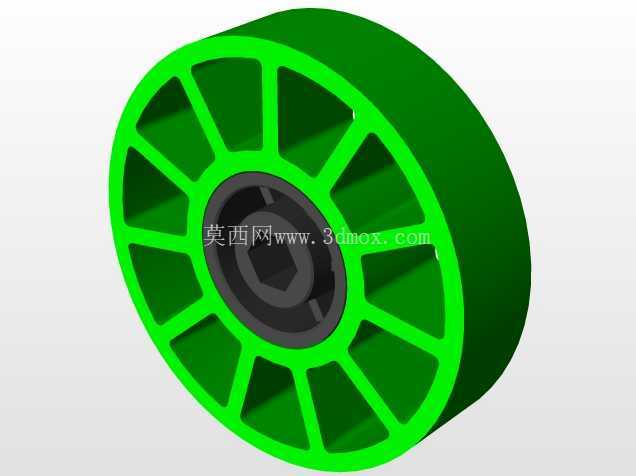

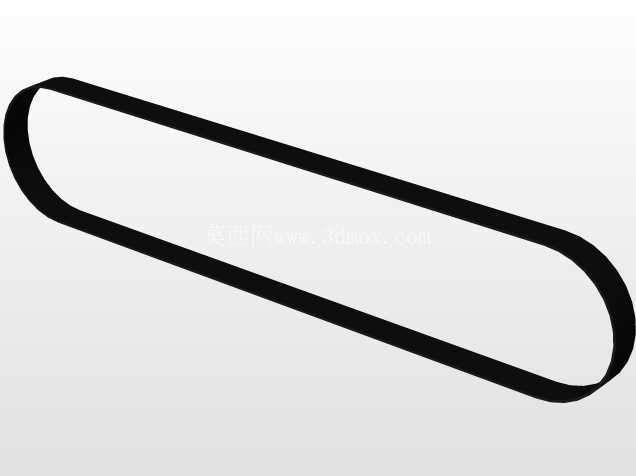

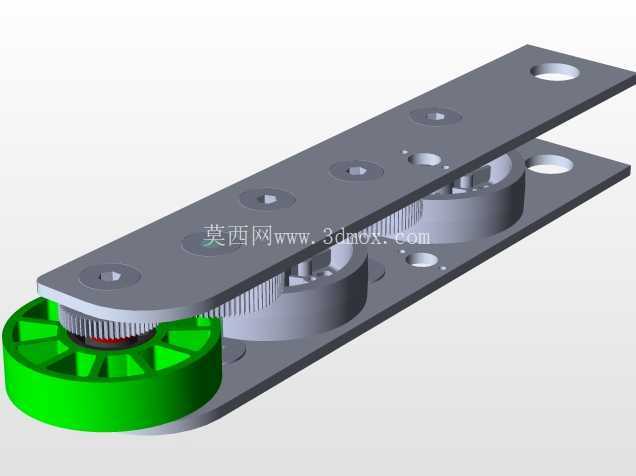

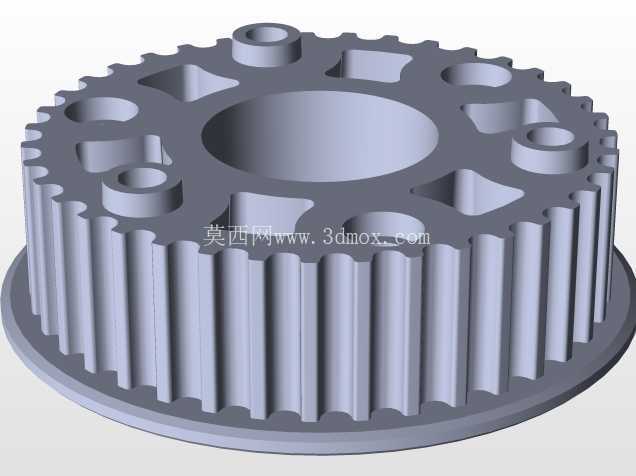

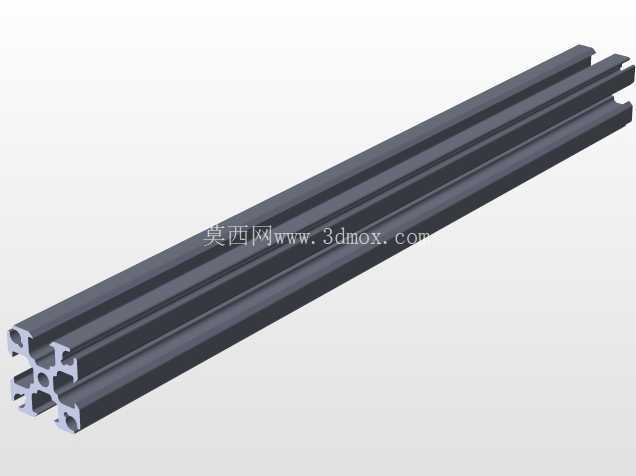

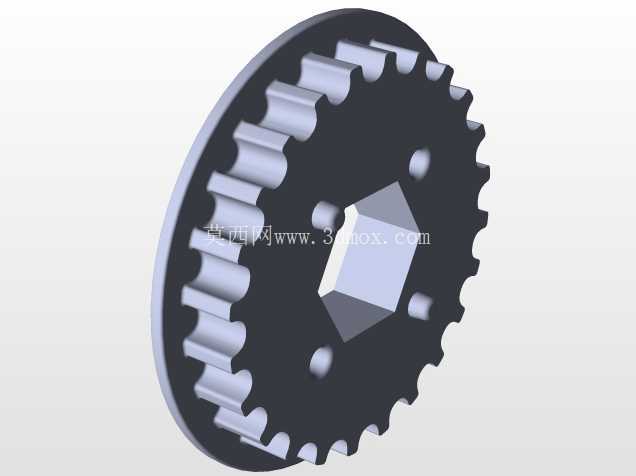

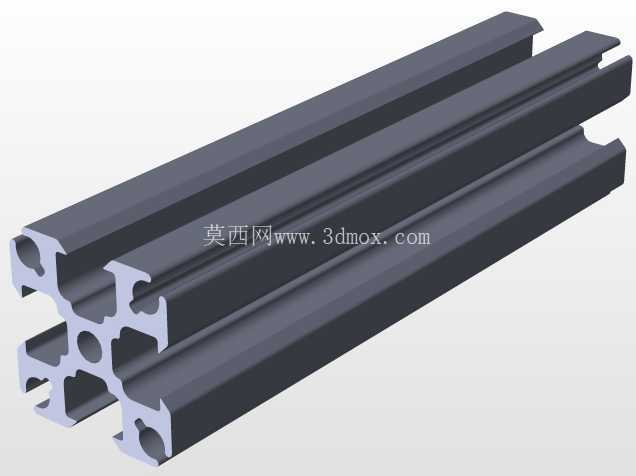

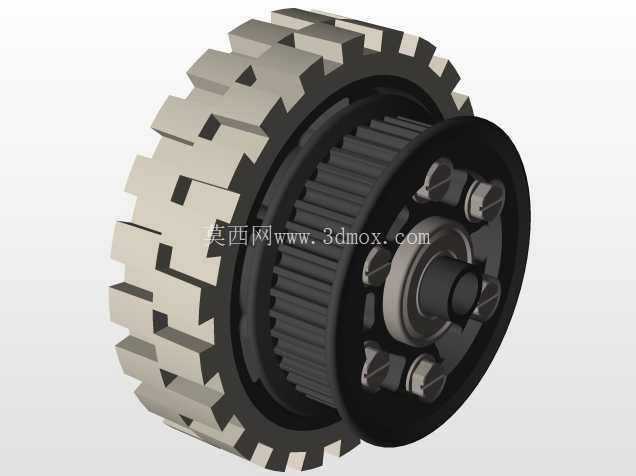

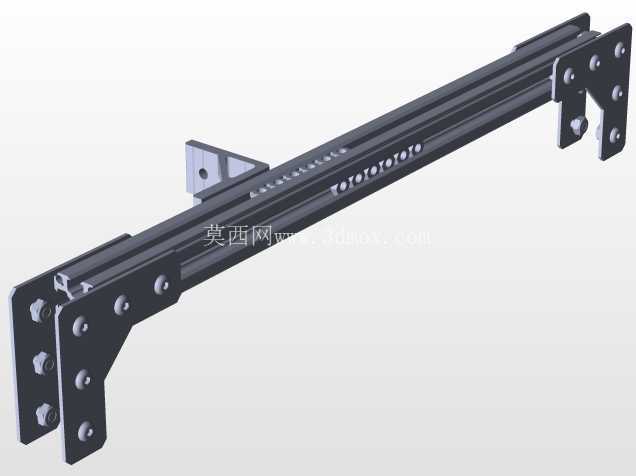

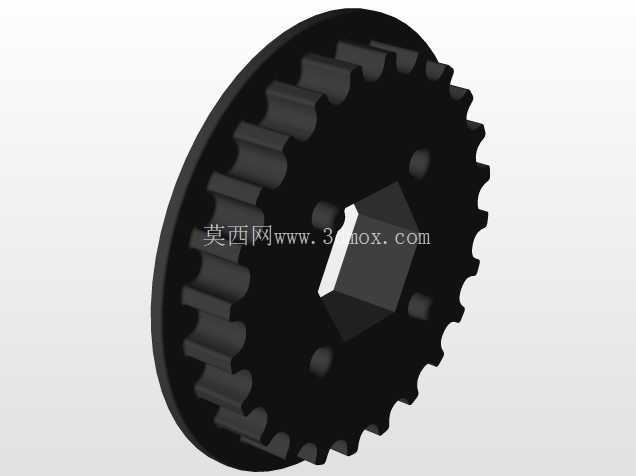

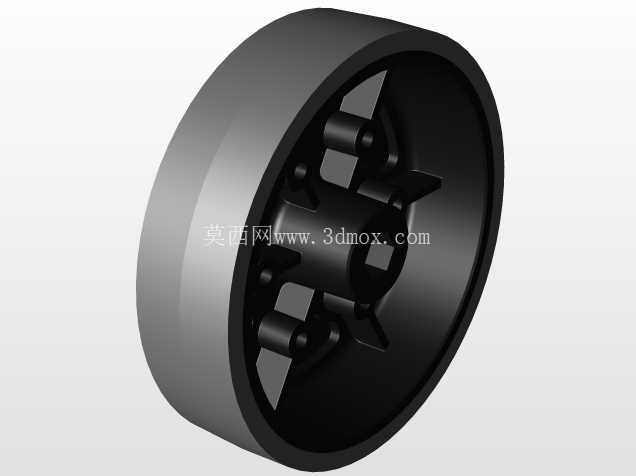

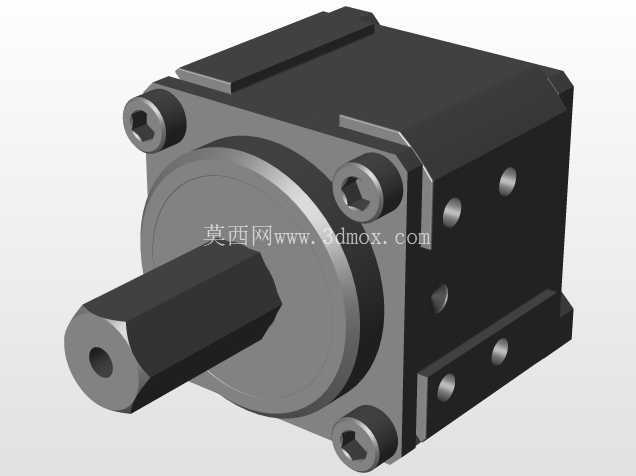

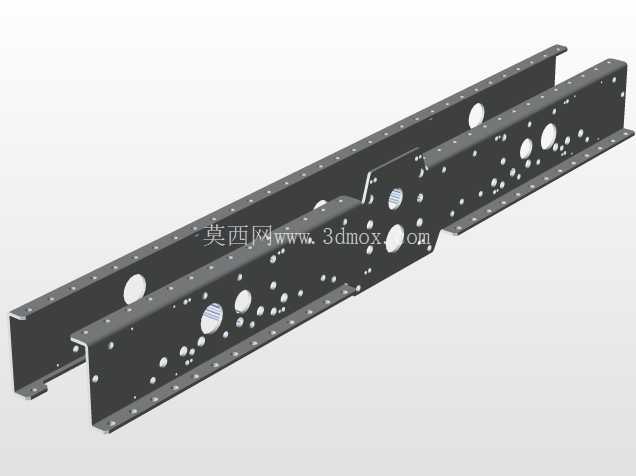

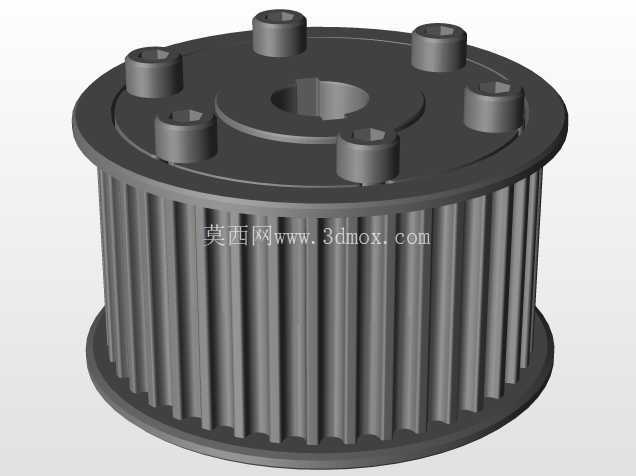

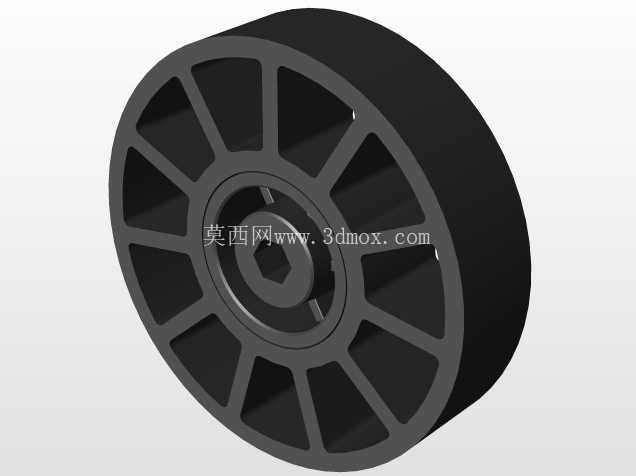

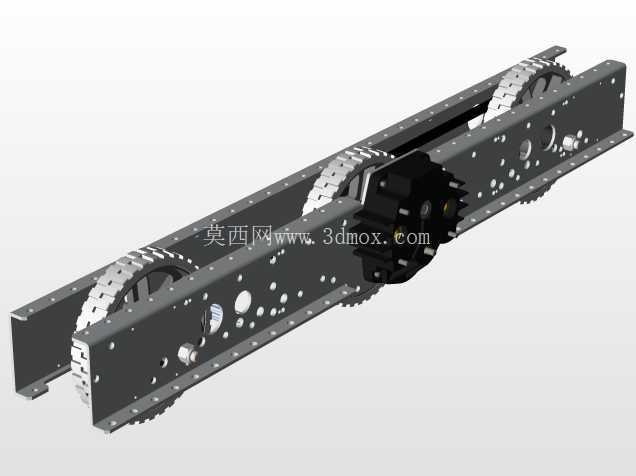

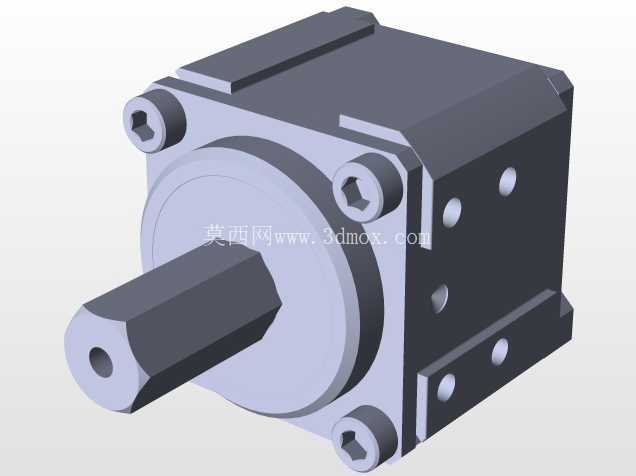

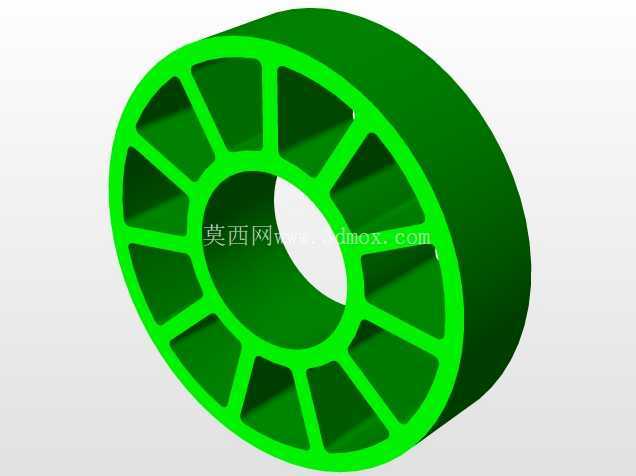

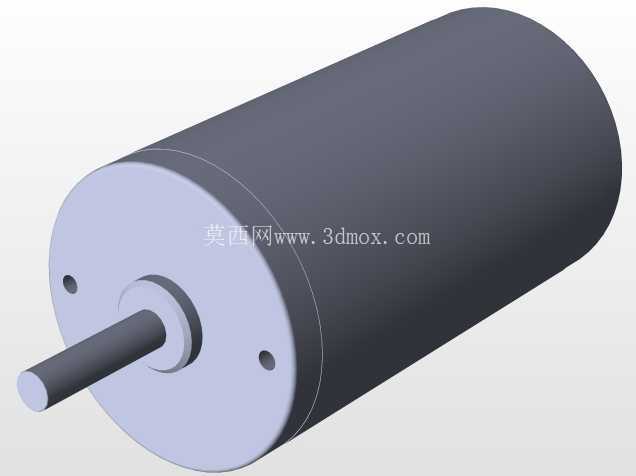

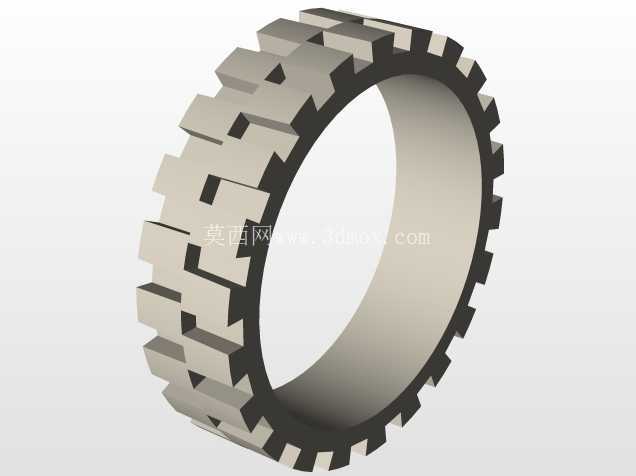

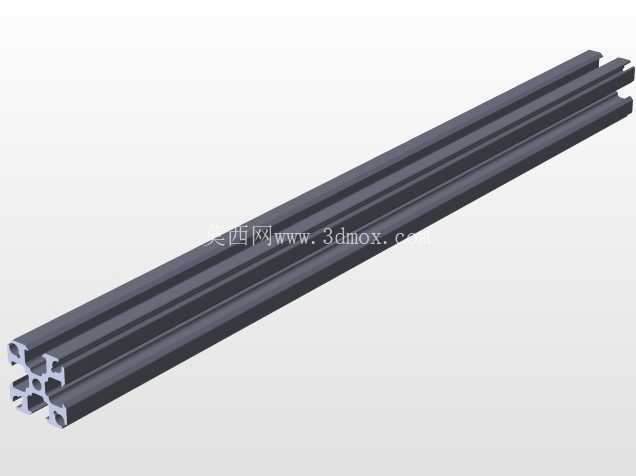

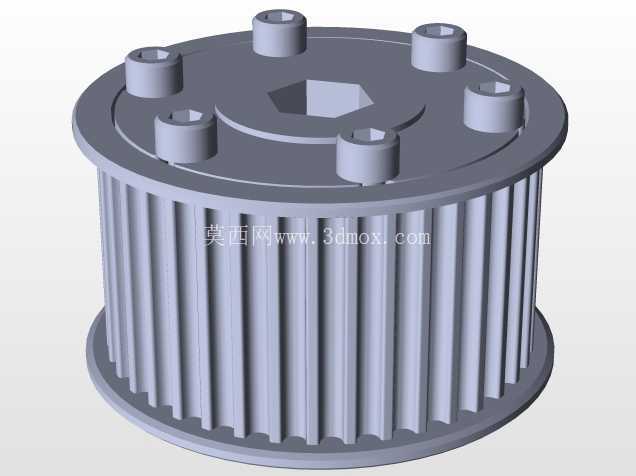

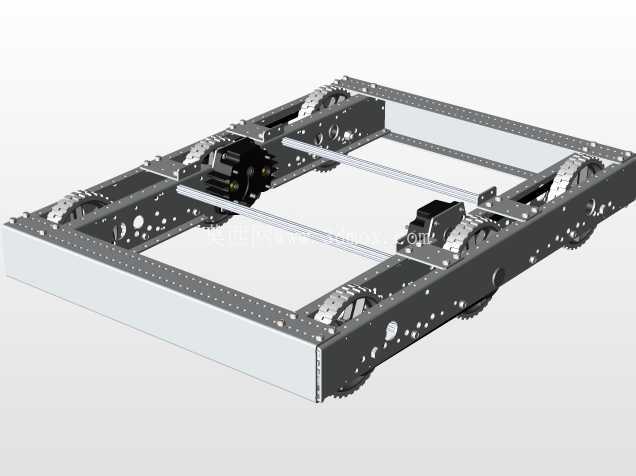

　　从底盘布局来看，行走轮组分布在底盘四角，轮组外侧设置防撞缓冲件，底盘底层预留了电池、主控制器、驱动电机的安装固定位，配重集中布置在底盘最低区域，有效降低整机重心，避免爬升过程中出现整机倾覆风险。底盘框架采用标准工业铝型材拼接，所有连接点位均预留T型槽安装余量，赛场调试时可快速调整轮距、传感器安装位置以及外围防护件的固定点位，不需要额外二次加工基材。底盘上方的竖直升降框架采用双立柱平行导向结构，立柱沿底盘纵向对称布置，两根立柱之间配置可沿竖直方向往复运动的滑台，滑台通过同步带传动结构连接驱动电机，传动路径沿立柱内侧布置，避免爬升作业时外部障碍物剐蹭传动部件。滑台台面预留了多组安装孔位，可根据任务需求挂载夹持器、任务触发拨杆、视觉检测组件等不同执行末端，滑台的升降行程覆盖赛事场地要求的垂直爬升高度，运动过程中通过立柱两侧的线性导向件约束滑台的横向窜动，保证高位作业时末端执行器的位置精度。

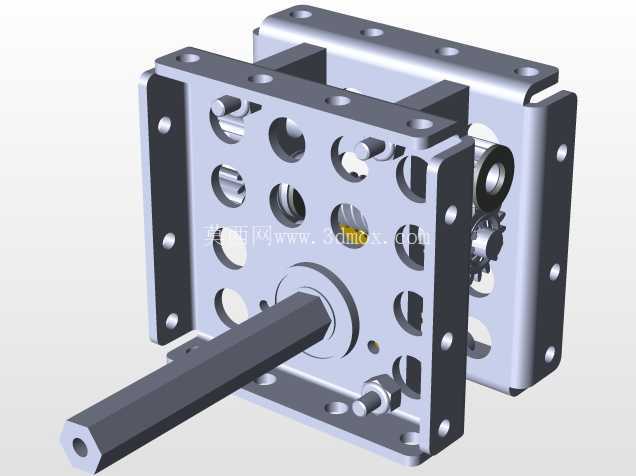

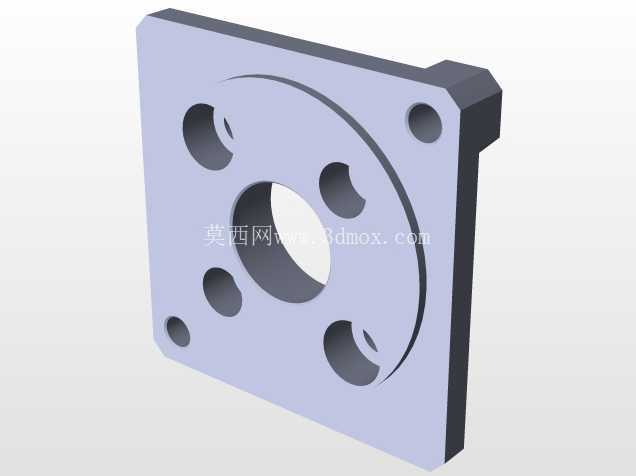

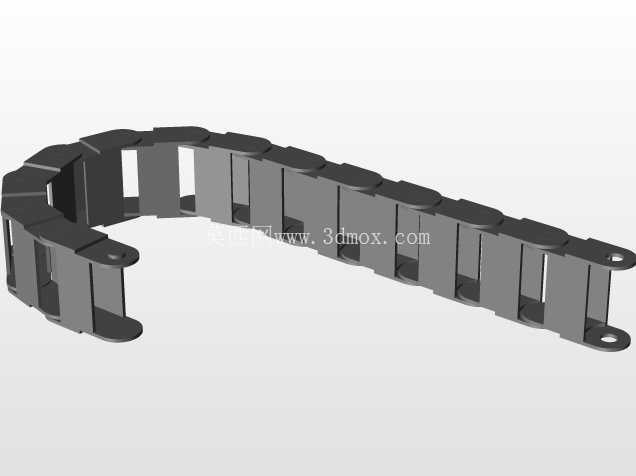

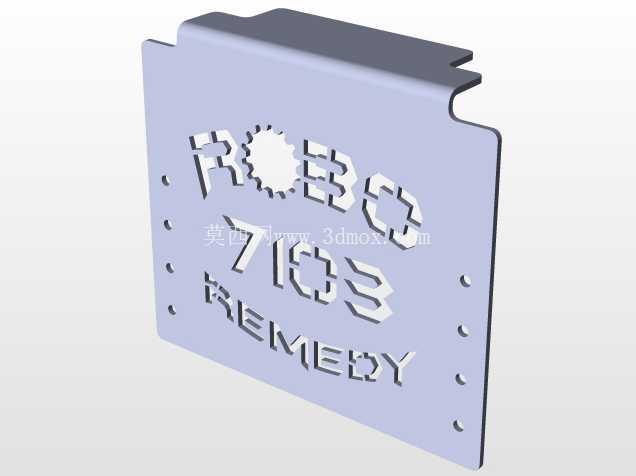

　　整机的电气元件布局遵循强弱电分离原则，动力线缆沿铝型材内腔走线，控制信号线缆沿框架外侧的走线槽布置，避免动力线对传感器信号产生电磁干扰；驱动电机、气动元件的安装座均设置了腰型调节孔，可在装配时调整传动带张紧度、气缸行程限位位置，现场维护时不需要拆解整机主体框架即可完成易损件更换。框架顶部预留了安全防护板安装位，可在高位作业时阻挡赛场飞溅的杂物撞击核心传动部件，整机外围的轮廓边界完全适配赛事规则的入场尺寸要求，转运时可将顶部伸出的执行组件快速拆卸，整体拆分后可装入标准运输箱。

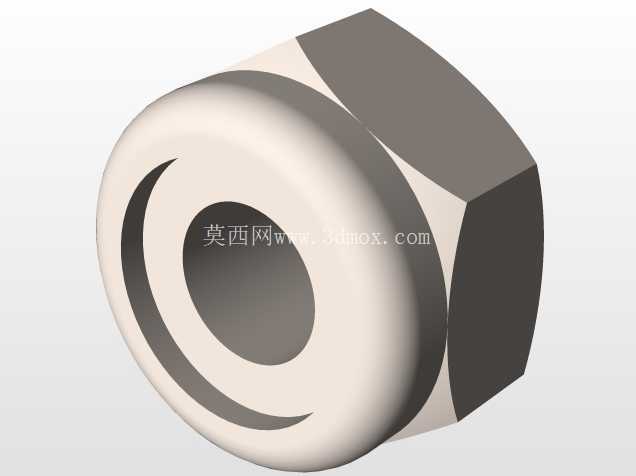

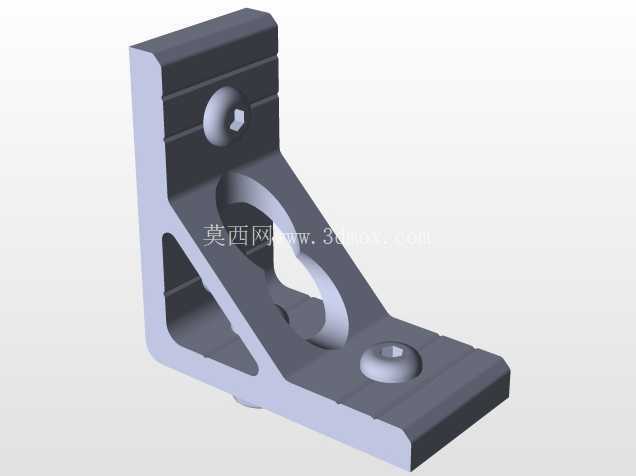

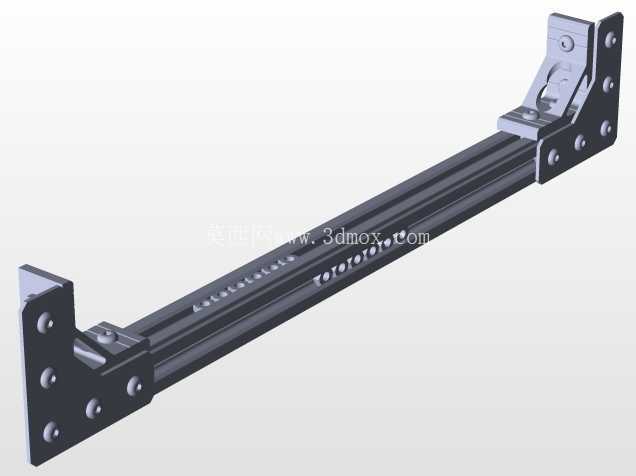

　　结构设计阶段针对攀爬工况做了专项受力校核：当滑台运行至最高位置、末端挂载作业负载时，双立柱的根部弯矩通过底盘的横向加强梁传递至整个底盘框架，避免立柱根部出现应力集中；底盘轮组的悬挂缓冲结构可抵消机器人快速移动过障碍时的冲击载荷，铝型材拼接节点处采用角件+内置螺母的双重固定形式，承受侧向碰撞时不会出现框架松脱。整套模型完整还原了从底盘行走、升降导向到末端挂载的全部装配关系，结构件之间的安装间隙、运动件的行程避让空间都按照实际装配公差预留，从事竞赛机器人设计、非标自动化升降移动平台开发的工程师，可直接参考该框架的布局思路，将其移植到工业场景中的轻型物料升降转运、货架高位取放、狭窄空间巡检作业等设备开发中，模块化的孔位设计也方便后续根据不同工况替换驱动形式、更换末端执行机构，无需对主体机架进行大规模改动。
