FRC赛事视觉相机安装固定机盒结构

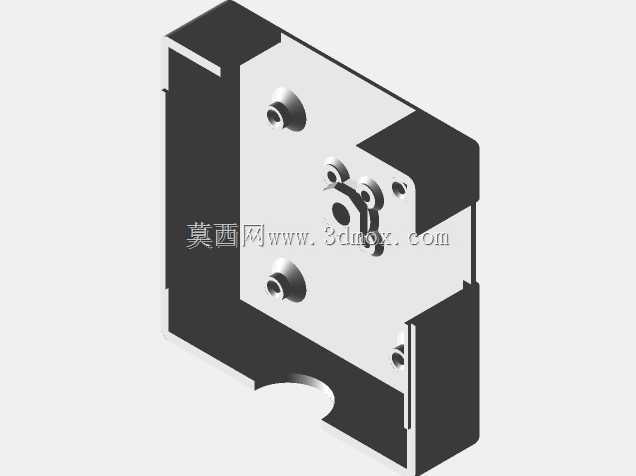

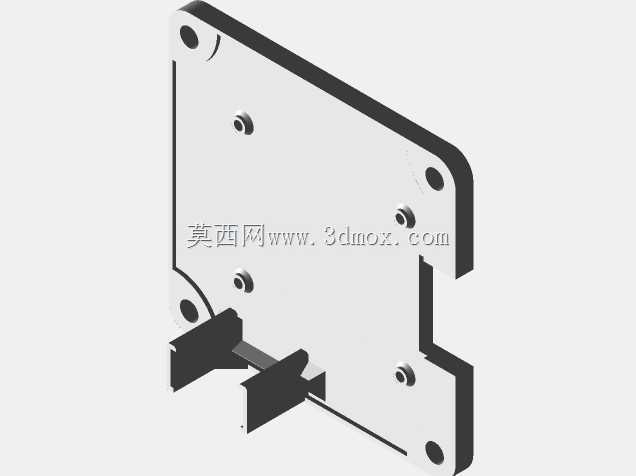

　　该视觉相机机盒是面向竞技类移动机器人视觉感知模块开发的专属安装承载结构，核心服务于机器人赛事场景下视觉识别单元的防护与精准定位需求。在竞技机器人的运行场景中，视觉模块需要承受高速移动带来的振动、机构动作产生的冲击，同时还要规避赛场飞溅碎屑、线路剐蹭对相机本体的损伤，这款机盒的设计完全围绕这类实际工况展开。从功能特性来看，机盒采用板式拼接的紧凑结构，主体承托板预留了多组定位安装孔位，孔位的位置公差控制在±0.1mm范围内，既可以匹配对应型号视觉相机的底部安装螺孔，实现相机的无偏移固定，也预留了与机器人上层机架连接的固定点位，安装时不需要额外制作转接板，直接通过标准内六角螺丝即可完成锁紧固定。

　　机盒侧边延伸出的限位挡边结构，刚好可以包裹相机的侧部边缘，避免机器人在急停、碰撞过程中相机出现横向窜动，同时挡边的高度经过反复校核，不会遮挡相机的视场角范围，保证视觉识别的画面完整性。设计思路上没有采用冗余的全包覆外壳结构，而是做了轻量化的开放式承托设计，在保证结构刚性的前提下尽可能降低自身重量，避免给机器人的上部机构增加过多负载，影响整机的重心分布。主体板材的厚度选择经过受力仿真验证，在承受5g瞬时冲击载荷的情况下，安装平面的形变量不超过0.05mm，完全满足视觉相机对焦距稳定性的要求。

　　安装边界方面，机盒整体轮廓适配常规赛事机器人的上部视觉安装位，整体外轮廓没有突出的尖锐结构，所有边角都做了R2的圆角处理，避免安装调试过程中划伤操作人员，也不会在机构动作时勾挂赛场的线缆或其他部件。机盒底部预留的走线槽位，可以让相机的数据线与供电线从板侧的缺口处规整引出，避免线材外露被运动部件拉扯断裂，走线缺口的边缘做了钝化处理，不会磨损线材的外绝缘层。在实际装配场景中，这款机盒可以直接固定在机器人的上层铝型材机架上，安装时只需要保证机盒的安装平面与机器人的基准平面平行，即可让相机的光轴保持预设的俯仰角度，不需要反复调整角度垫片，大幅缩短赛前的视觉模块调试周期。

　　结构上的多组备用安装孔，还支持根据实际赛场需求微调相机的前后安装位置，适配不同焦距镜头的视场调整需求，当需要更换不同型号的视觉相机时，只需要确认孔位匹配即可快速换装，不需要重新加工安装结构。机盒的承托平面做了平面度处理，安装后相机底部与承托面完全贴合，不会出现局部悬空导致的应力集中，长时间运行也不会因为振动导致螺丝松动。侧边的定位凸台可以在安装相机时起到预定位作用，不需要人工反复对齐孔位，将相机放置到凸台围成的区域内即可自然对准安装螺孔，提升装配效率。针对赛事场景中可能出现的意外磕碰，机盒的外侧延伸出的防护边比相机镜头的最外端突出2mm，当发生正面碰撞时，防护边会先接触碰撞物体，避免镜头直接受冲击损坏。整个结构没有复杂的曲面特征，加工难度低，采用常规的板材切割、钻孔工艺即可完成加工，适合赛前快速迭代制作，即使出现结构损坏也可以在短时间内重新加工替换，不会影响赛事准备进度。
