DN25口径带扳把式安全阀门三维设计

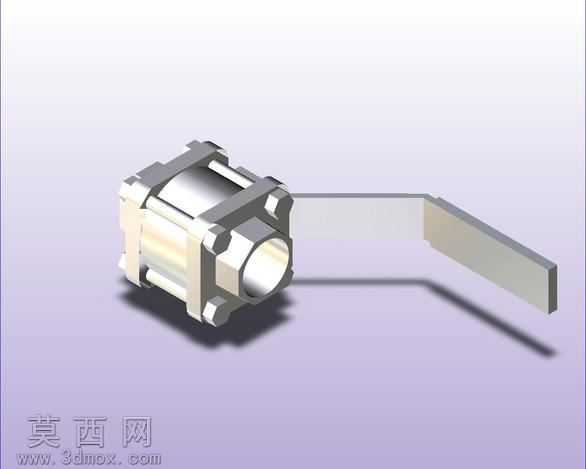

本作品为DN25口径手动安全阀门的三维数字化模型，建模过程依托主流三维机械设计软件完成，全程遵循机械设计规范与阀门产品的实际生产工艺逻辑开展。建模初始阶段先梳理阀门的核心功能结构，将整体模型拆分为阀体、启闭件、密封组件、扳把式操作机构、连接端几个独立模块，按照自底向上的建模逻辑逐一完成零件构建，再通过装配约束完成整体组装，全程保证各零件间的配合公差符合工业阀门的设计要求，不存在干涉错位问题。阀体部分采用内螺纹连接结构设计，适配DN25通径的管道安装需求，建模时精准还原了阀体外部的加强筋结构、六角安装定位面，以及阀腔内部的流道轮廓，流道部分做了平滑过渡处理，符合流体输送的减阻设计要求，阀体表面的标识字符也通过包覆特征完成还原，细节贴合真实工业产品的外观特征。操作机构采用加长扳把式设计，建模时还原了扳把与阀杆的连接卡位结构，扳把表面做了防滑纹理的细节处理，保证操作施力的合理性，阀杆与阀体的配合部位预留了密封件的安装空间，符合阀门密封结构的设计逻辑。材质与渲染阶段，为模型赋予了工业阀门常用的蓝色涂装金属材质，调整材质的粗糙度、金属度参数模拟铸钢件喷涂后的真实质感，场景内采用柔和的三点布光方案，既清晰呈现阀门的整体轮廓与结构细节，也避免过度反光掩盖结构特征，渲染视角选择斜45度俯视角度，可同时展示阀门的连接端口、操作扳把、顶部阀盖结构，让观看者快速掌握产品的整体形态。设计过程中重点考量了安全阀的泄压功能逻辑，在阀瓣与弹簧配合部位做了结构预留，保证模型结构符合安全阀门超压泄压的工作原理，所有棱角位置都做了符合工业铸件要求的圆角处理，避免出现现实生产中无法实现的尖锐结构，整体模型结构完整，细节还原度高，可用于阀门产品的结构展示、安装模拟、教学演示等多种场景。
