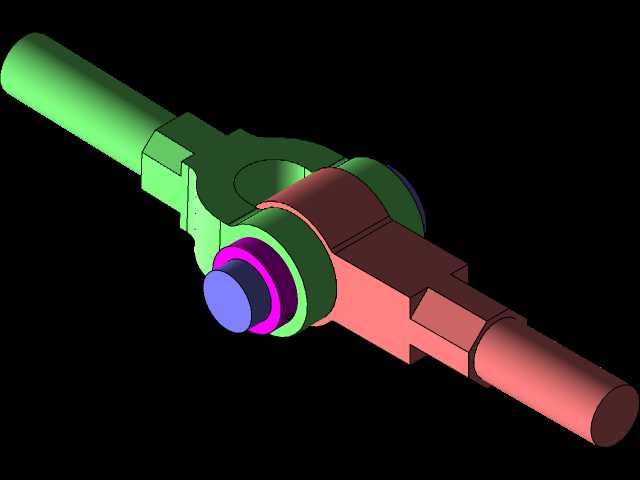

铰接式传动连接接头三维结构设计

这类铰接式传动连接接头，常被应用在需要小角度偏摆补偿的传动链路中，比如农用机械的操作连杆、工业设备的远距离操纵拉杆、轻型输送设备的动力传递段，都能见到这类结构的身影。它的核心作用，是在两根存在一定安装同轴度误差、或者工作过程中会产生相对角度偏移的轴类零件之间，传递扭矩与轴向拉力，同时补偿装配误差带来的位置偏差，避免刚性连接在偏载作用下出现应力集中、轴件断裂或者连接松脱的问题。从结构设计逻辑来看，该接头采用分体铰接式布局，两端分别设置轴杆连接段，中间通过铰接副实现角度偏转功能，铰接部位采用多层嵌套的衬套结构，既可以降低转动过程中的摩擦阻力，也能限制铰接副的轴向窜动，保证传动过程中的稳定性。两端的连接轴段采用等直径光杆设计，适配常规的轴孔配合安装场景，安装时可通过销轴、顶丝或者焊接方式与外部杆件完成固定，不需要额外加工复杂的配合型面，适配性较强。在安装边界方面，该接头的整体径向轮廓以铰接部位为最大尺寸点，设计时需要预留足够的径向摆动空间，避免铰接部位偏转时与周边的机架、护罩等结构发生干涉；两端轴段的同轴度在铰接归零状态下可控制在常规传动公差范围内，当存在安装角度偏差时，铰接副可提供±8°范围内的角度补偿，足够覆盖大多数现场装配的误差范围。设计过程中，铰接部位的配合间隙是需要重点把控的参数，间隙过大会导致传动过程中出现空程，影响动力传递的响应速度，间隙过小则会增大偏转阻力，甚至在温度变化出现热胀时出现卡滞问题，因此建模时对铰接副的配合公差做了对应预留，衬套与铰接销的配合采用基孔制间隙配合，保证转动顺畅的同时控制空程量在合理区间。接头的分体式结构也方便后期维护，当铰接衬套出现磨损后，仅需要拆卸铰接销轴即可更换衬套，不需要整体更换整个接头，降低了设备的后期维护成本。这类结构相比一体式刚性接头，对安装精度的要求更低，在存在振动、小幅位移的传动场景中，能有效缓冲偏载带来的应力冲击，延长整个传动链路的使用寿命，在各类中低载荷的操纵、传动系统中都有较高的实用价值。
