步进电机直线传动安装固定板结构

项目分类:3D模型 发布时间:2021-09-27 ID:291103
  • 步进电机直线传动安装固定板结构
  • 步进电机直线传动安装固定板结构

这款安装板主要面向小型自动化直线传动模组的装配场景,常见于桌面级点胶设备、小型物料移栽机构、3D打印运动轴、非标检测工位的进给单元搭建,核心作用是实现步进电机与直线运动组件的刚性衔接,抵消电机运行时的径向跳动与轴向窜动,保证传动同轴度处于合理公差范围内。

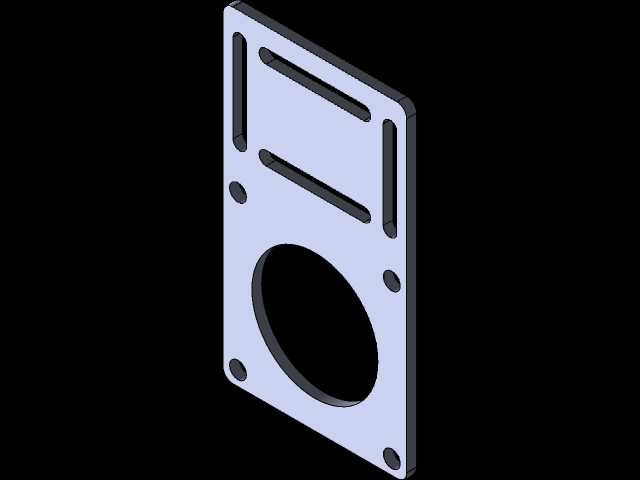

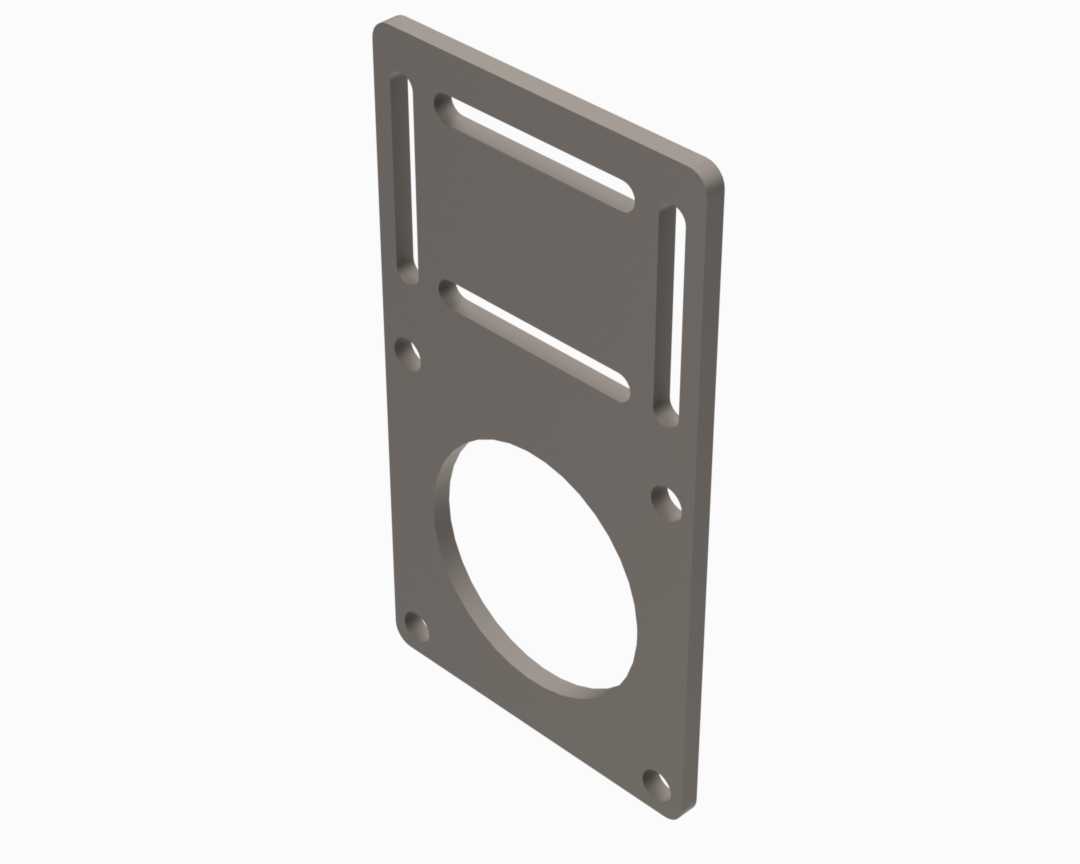

从结构设计逻辑来看,板体采用一体式平板铣削成型思路,没有多余的拼接结构,从根源上减少装配累计误差。板身中部的大直径圆孔是步进电机的定位安装位,孔位周边的四个小孔对应42系列步进电机的标准安装孔距,电机输出轴可直接穿过该圆孔与联轴器、同步轮或者丝杠端部连接,不需要额外加装转接垫块。板面上分布的多组长条形腰型孔是安装调节位,这类孔位的设计预留了足够的调整余量,一方面可以在装配时微调电机的轴向位置,张紧同步带或者消除丝杠的轴向间隙,另一方面也能兼容不同宽度规格的直线导轨、铝型材安装基面,不需要针对不同机架重新打孔攻丝。

在安装边界上,板体整体厚度适配常规小型传动机构的负载要求,不会因为板厚过薄导致电机运行时出现共振形变,也不会因为厚度过大增加不必要的运动负载。板体边缘做了圆角钝化处理,避免装配时划伤操作人员或者线缆。腰型孔的长度覆盖了常见42步进电机搭配不同导程丝杠、不同节距同步轮的调整行程,安装时只需将板体贴附在型材或者导轨安装面上,穿入螺栓后即可调整位置,位置校准后锁紧螺栓就能完成固定。

实际使用中,这款安装板可以直接替代零散的角码拼接固定方案,传统用角码固定电机时,往往需要多个角码配合调整,不仅装配耗时久,长期运行后角码连接处容易松动,导致传动错位,出现运动卡顿、定位精度下降的问题。而一体式安装板的刚性更强,抗振性能更好,能长时间维持电机的安装精度,减少设备后期的维护校准频次。设计时也充分考虑了走线空间,板体上的小尺寸圆孔可用于穿过电机线缆或者固定扎带,避免运动过程中线缆与传动部件发生剐蹭磨损。对于做小型非标设备开发的结构工程师来说,这类标准化的安装板可以直接调用,不需要从零开始绘制安装板的孔位轮廓,能大幅缩短设计周期,同时避免自行设计时出现孔位不匹配、调节余量不足的问题。
