重载传动用人字齿轮结构设计

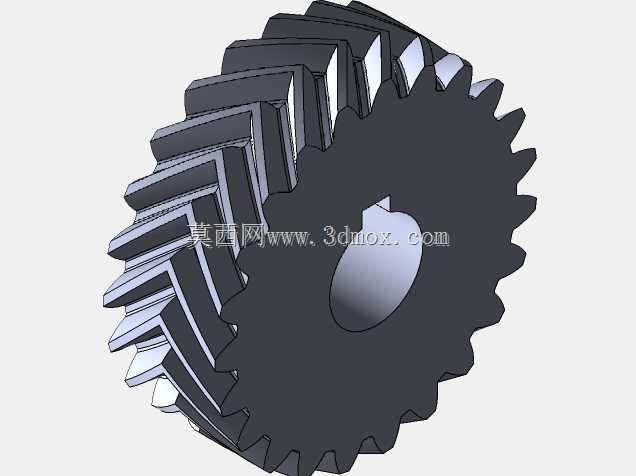

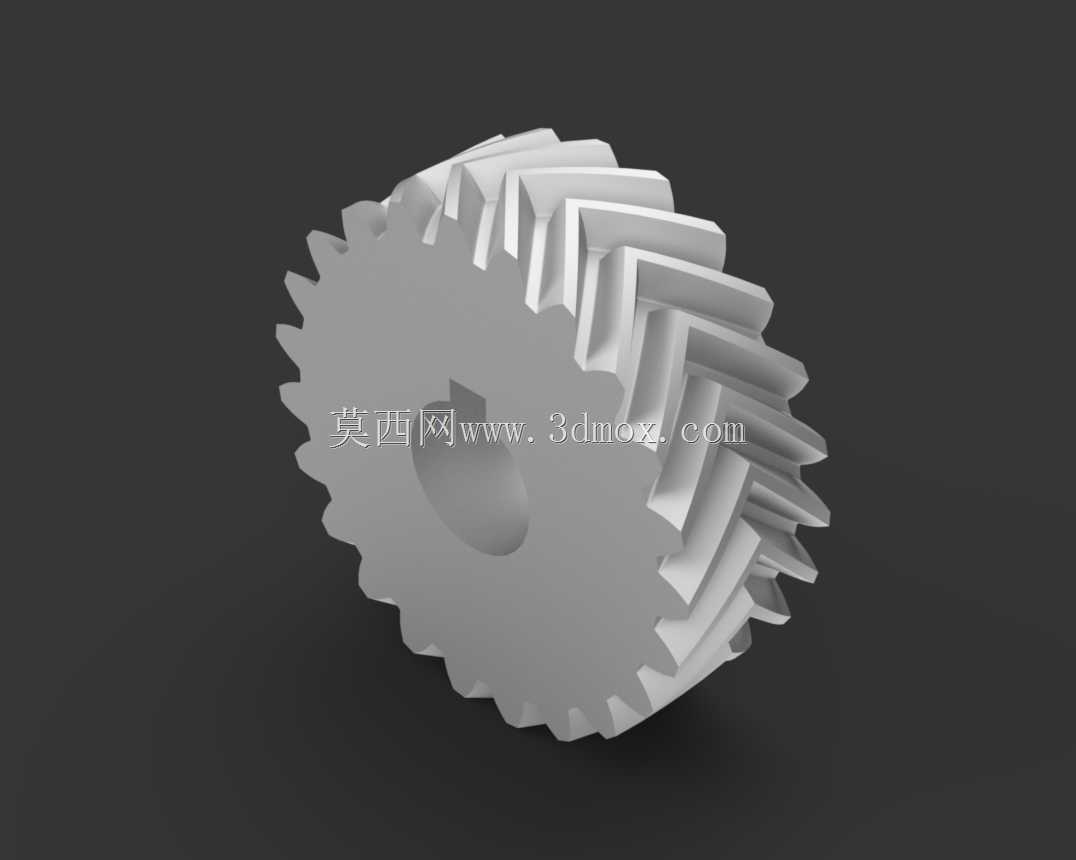

在冶金轧钢生产线的主传动辊道、矿山重型输送设备的驱动端、大型船舶的主减速箱内部，人字齿轮的应用场景始终围绕大扭矩、高平稳性的传动需求展开，这类齿轮不会像单斜齿那样在传动过程中产生轴向分力，能大幅降低轴承的轴向载荷负担，延长整套传动组件的维护周期。从实际安装边界来看，这款人字齿轮的中心轴孔采用键槽定位结构，安装时需匹配对应直径的传动轴，轴孔与轴的配合公差选用H7/k6的过渡配合，既保证传动过程中无相对窜动，也方便后期检修时的拆卸作业；齿顶圆、齿根圆的尺寸参数经过啮合验算，齿向方向的两段斜齿对称分布，螺旋角取值控制在常用的25度到30度区间内，保证重合度满足重载传动的要求，同时不会因为螺旋角过大导致加工难度陡增。设计过程中首先要规避的是轴向力抵消不完全的问题，两段斜齿的对中精度是核心控制项，建模时需要以齿轮的中心对称面为基准，分别向两侧生成旋向相反的斜齿特征，齿根处做圆弧过渡处理，避免应力集中在齿根位置引发断齿故障。实际运行时，人字齿轮的啮合过程是两段斜齿同时进入啮合区，传动冲击比直齿轮小很多，运行噪音更低，适合长期连续运转的工业设备，在高速重载的传动工况下，这种结构的齿轮能有效抵消轴向力，不需要额外加装推力轴承来承受轴向载荷，能压缩减速箱的整体轴向尺寸，让整套传动结构更紧凑。齿面的接触强度、齿根的弯曲强度都按照重载工况做了冗余设计，齿宽的取值匹配对应的传动扭矩范围，安装时需要保证两啮合齿轮的轴线平行度误差在允许范围内，否则会出现偏载、局部齿面磨损过快的问题。从建模逻辑来看，先通过齿廓方程生成单个齿的端面轮廓，再沿螺旋线扫描生成单侧斜齿，镜像后完成整圈齿阵的排布，最后完成轴孔、键槽的特征切除，所有倒角、圆角的细节都按照实际加工工艺要求设置，保证模型导入加工模块后能直接生成对应的刀路，不需要二次修整结构。这类齿轮在实际选型时，需要匹配对应的传动比、额定扭矩、安装中心距，轴孔的键槽尺寸要符合对应轴径的标准键规格，避免出现键连接强度不足的问题，运行过程中要保证齿面润滑充分，减少齿面磨损点蚀的概率。
