弹簧复位单作用气缸100mm行程20mm孔径

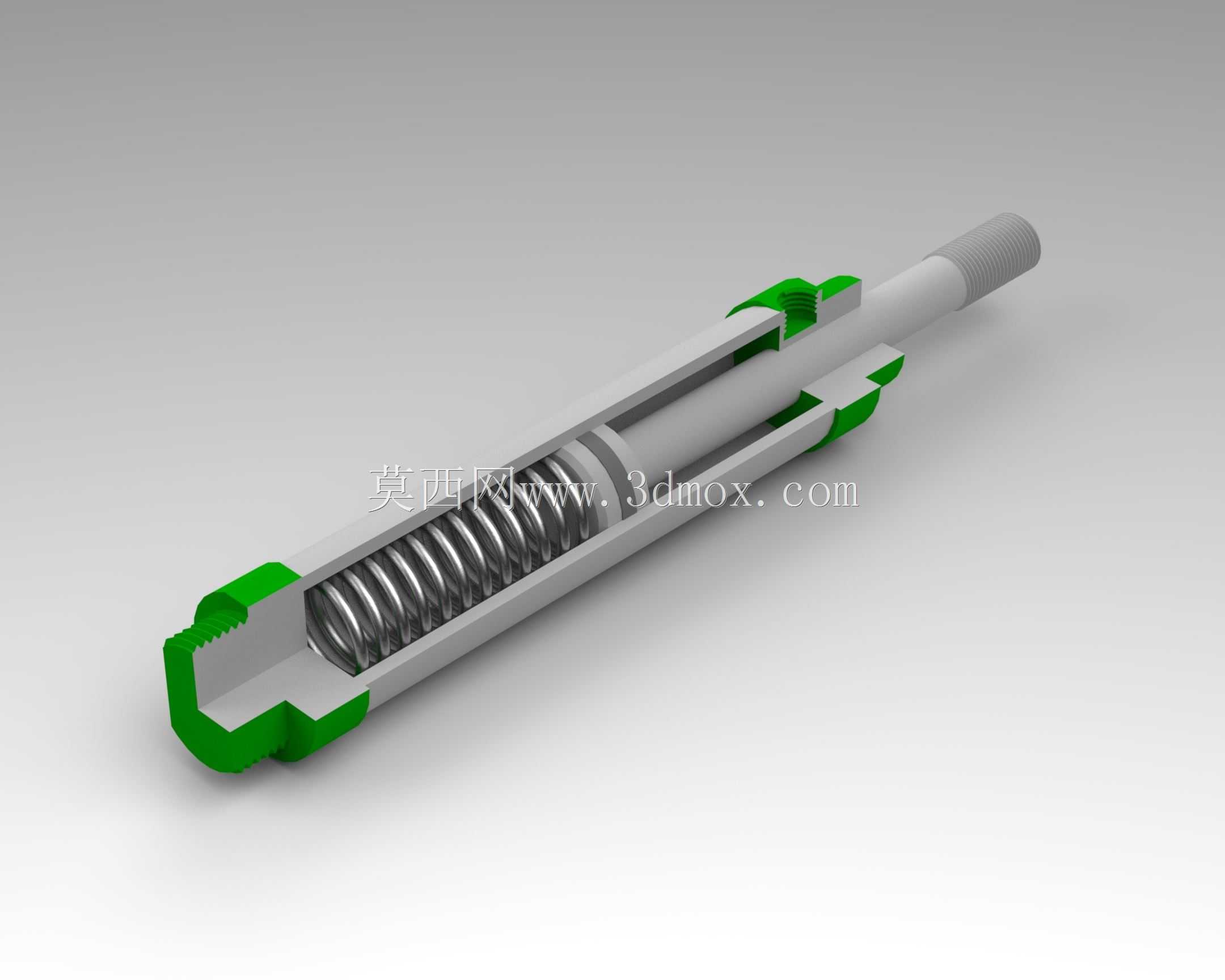

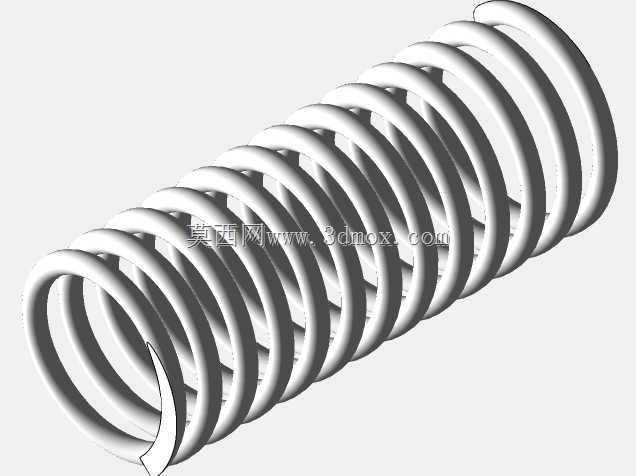

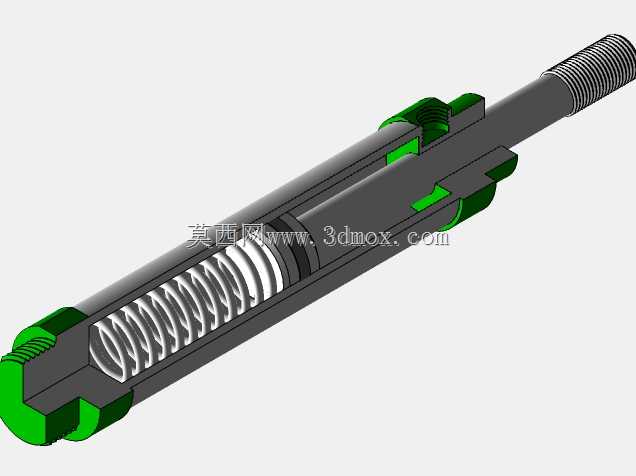

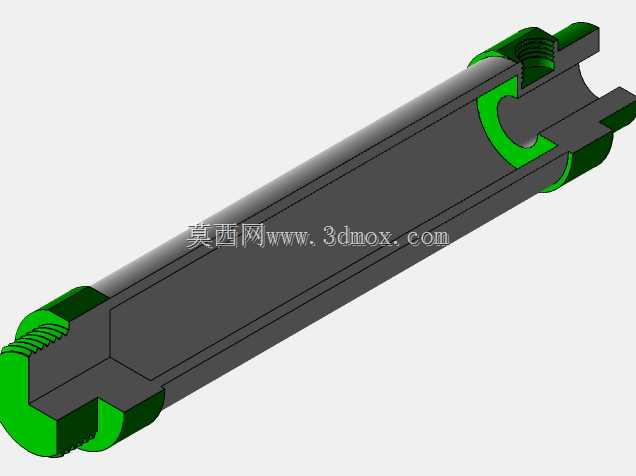

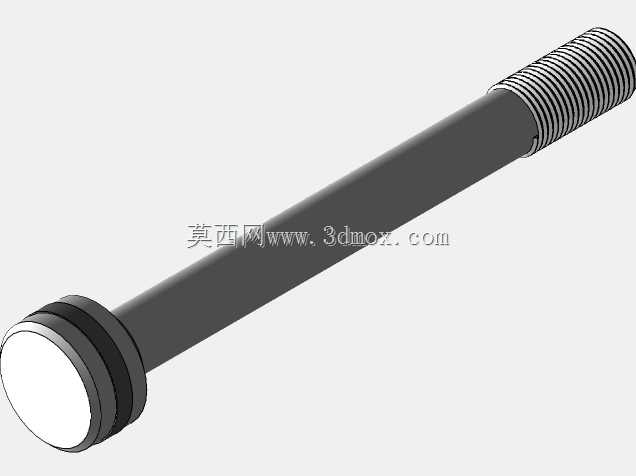

这款单作用气缸在轻工装配、小型物料推送、工装夹具夹紧这类常规气动回路里应用十分广泛，区别于双作用气缸的双向气控结构，它仅靠单侧进气提供伸出动力，回程完全依靠内置弹簧完成复位，在需要简单点位动作、不需要双向出力控制的工位上，能大幅简化气路配置，减少电磁阀的点位占用，降低整套气动系统的搭建成本。从结构设计来看，缸体采用20mm标准孔径，匹配100mm额定行程，内部弹簧的预紧力经过匹配计算，既保证失气状态下活塞杆能稳定回到初始位置，又不会因为弹簧阻力过大，导致伸出动作时的有效出力损失过多，缸筒两端的密封结构做了适配优化，端盖和缸筒的连接部位做了限位台阶，避免装配时密封圈被切边损坏，活塞杆的伸出端做了常规的外螺纹接口，方便和各类推头、压头、连接叉这类执行端配件直接装配，不需要额外做转接结构。在安装边界上，这款气缸的外形尺寸适配常规的小型安装空间，缸体外部没有多余的突出结构，既可以采用缸体两端的螺纹孔做轴向固定，也可以搭配配套的安装支架做侧面固定，不管是在紧凑的装配工装台架上，还是在小型自动化设备的侧板安装位，都能找到合适的固定方式，不会和周边的管线、其他结构件产生干涉。设计过程中特意对弹簧的安装腔做了空间优化，没有因为内置弹簧额外增加缸体的径向尺寸，和同规格双作用气缸的安装孔位具备一定的互换性，在旧设备改造替换的时候，不需要重新加工安装位，就能直接替换原有同行程同缸径的气缸，减少改造的加工工作量。实际使用场景里，这类气缸特别适合短行程、动作频率中等的工位，比如流水线的工件挡停、小型零件的压装定位、料道的分料动作，因为回程不需要供气，在长时间保持缩回状态的工位上，还能减少压缩空气的消耗，相比双作用气缸更节能，同时因为结构零件更少，后期维护的时候只需要更换前端的防尘圈和活塞杆密封，不需要考虑活塞两侧的密封损耗，维护难度更低。
