三辐带防滑握面车辆转向操控盘结构

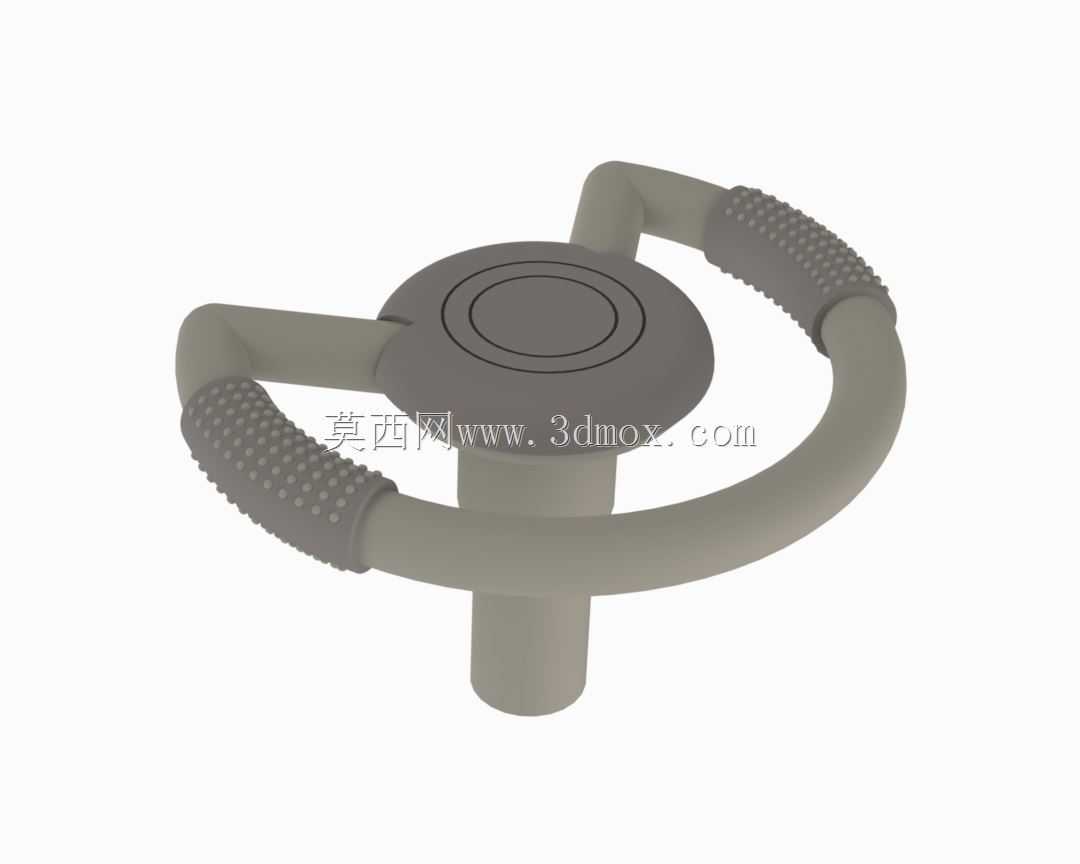

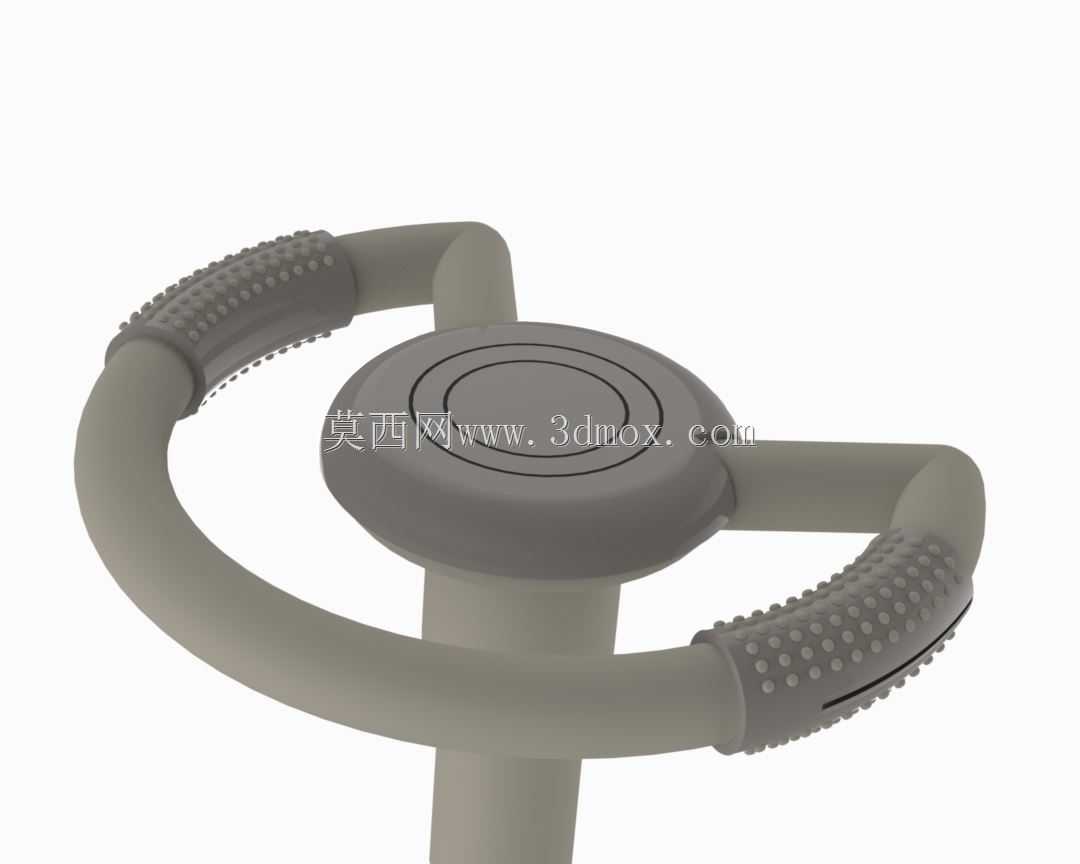

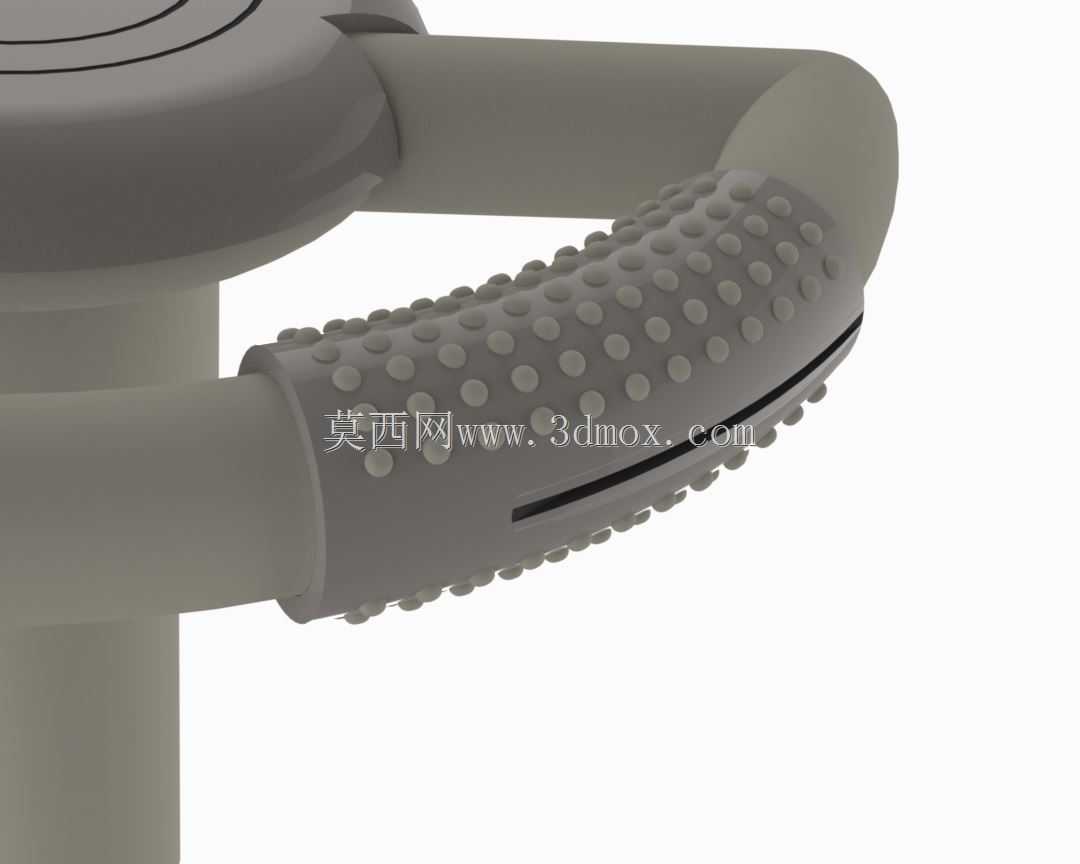

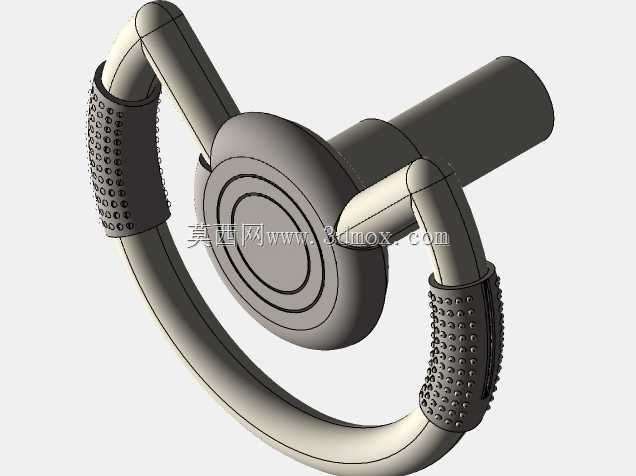

这类三辐式转向操控盘，主要应用在乘用车辆、小型工程作业车辆的转向操控系统中，是驾驶员直接交互的核心操控部件，承担着传递转向力矩、反馈路面行驶状态的核心作用。从结构设计来看，环形握圈采用等截面圆弧过渡，三个辐条沿中心基座呈120度均匀分布，这种布局既能够保证握圈各个角度的结构强度，也能为驾驶员留出足够的腿部活动空间，避免上下车或者大角度打方向时出现肢体干涉。握圈上的两处防滑握持区域做了密集凸点纹理设计，纹理凸起高度控制在1.2mm左右，既不会因为凸起过高硌手影响长时间握持舒适度，也能在手掌出汗或者佩戴薄款工作手套时提供足够的摩擦阻力，避免转向操作时出现打滑。中心基座为圆形沉台结构，沉台区域预留了安全气囊模块、多功能按键的安装空间，基座下方的连接柱采用标准花键轴结构，能够和转向柱上端的花键套精准配合，安装时的轴向定位台阶距离基座下端面的尺寸符合主流车型的转向柱安装边界，不需要额外做转接结构就能完成装配。在实际使用场景中，这种三辐结构的转向盘相比四辐结构重量更轻，转动时的转动惯量更小，驾驶员在做快速转向、连续修正方向的操作时更省力，辐条的分布位置刚好对应双手常用的九点、三点握持位，以及单手操作时的十二点辅助握持位，不管是高速直线行驶时的轻扶修正，还是低速挪车、过弯时的大角度打轮，都能找到合适的施力位置。设计过程中，握圈的截面直径按照人机工程学要求设定为32mm，适配绝大多数成年男性、女性的手掌握持尺寸，不会因为截面过细导致握持时缺乏稳定感，也不会因为截面过粗增加长时间握持的疲劳感。防滑凸点的排布采用交错阵列形式，相邻凸点的间距保持在3mm，既保证了摩擦接触面积，也能在手掌贴合时留出一定的空气流通间隙，减少长时间握持产生的闷汗问题。中心基座和辐条的连接位置做了大圆角过渡，避免应力集中导致的结构断裂问题，整体结构的受力仿真按照150N·m的极限转向力矩做校核，在极限施力状态下辐条的最大变形量不超过0.8mm，完全满足日常使用的强度要求。安装边界方面，连接柱的有效配合长度为45mm，花键参数采用行业通用的三角花键规格，安装后转向盘的握圈平面和转向柱轴线的夹角保持在15度，匹配多数车型的驾驶位坐姿角度，驾驶员握持时手腕能够保持自然舒展状态，降低长途驾驶的操作疲劳。
