梅赛德斯W07方程式赛车精细三维结构

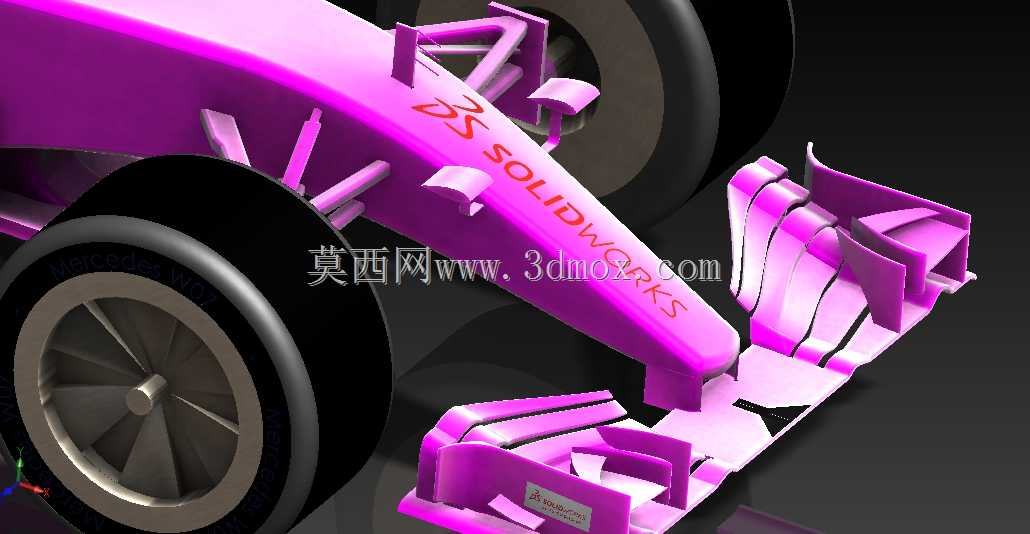

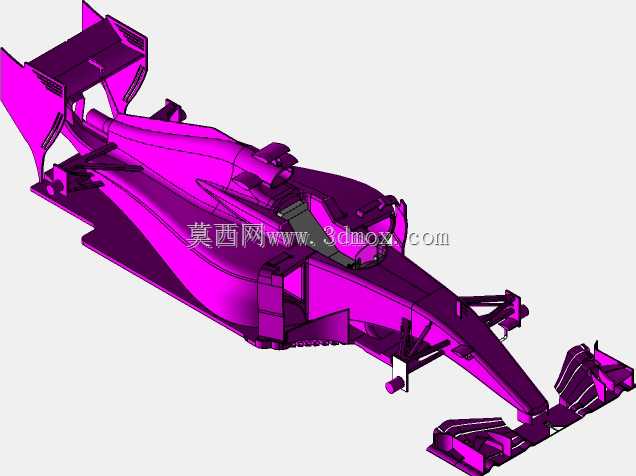

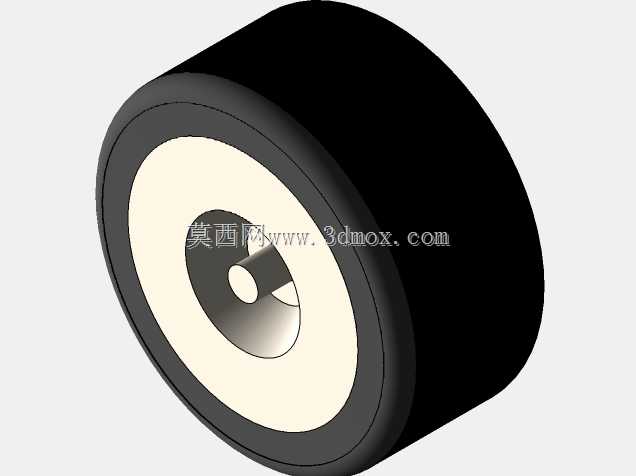

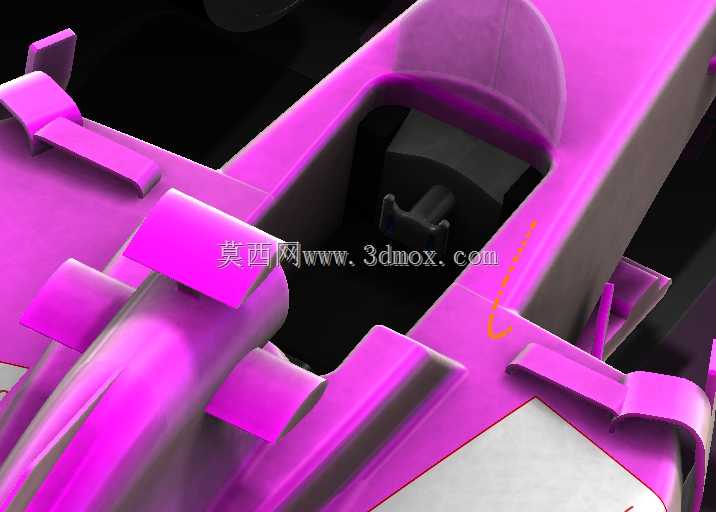

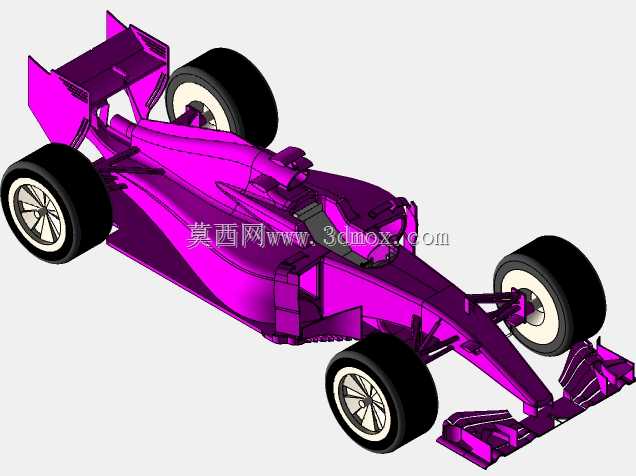

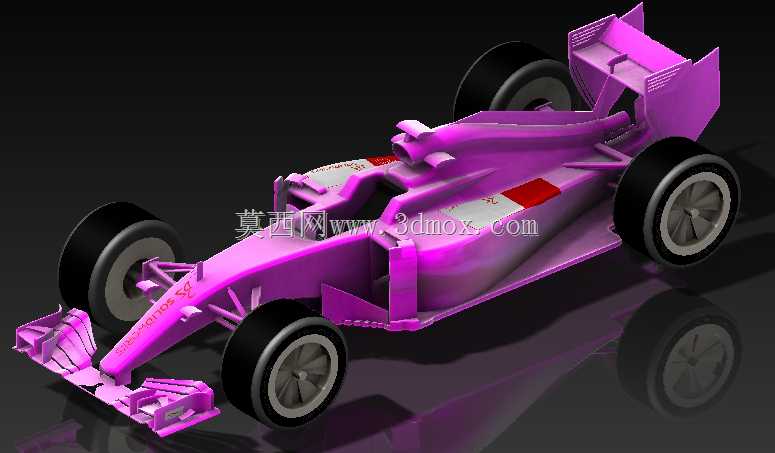

这套赛车三维结构在搭建时，优先围绕赛道竞速场景的实际使用需求展开，核心服务于方程式赛事的车辆研发、结构验证以及相关教学演示场景，可用于高校车辆工程专业的赛车结构拆解教学、车队新赛季空气动力学套件迭代验证，也能作为竞速类文创内容开发的结构参考基底。从功能特性来看，模型完整还原了单座方程式赛车的核心结构，包含前翼、鼻锥、单体壳车身、侧箱、尾翼、悬挂结构以及四个带独立控制逻辑的移动控制盘，前翼采用多层翼片设计，可根据不同赛道的下压力需求调整翼片角度，在直道场景下降低翼片攻角减少空气阻力，在多弯赛道则提升攻角获得更强的下压力，保证轮胎与赛道表面的抓附能力。设计思路上没有采用简化的曲面拼接方式，而是严格按照真实赛车的装配逻辑拆分零部件，前翼与鼻锥的连接位预留了标准的安装接口，侧箱部分还原了真实赛车的散热通道走向，内部预留了动力单元、散热系统的安装边界，方便后续在模型基础上拓展动力、冷却等子系统的结构设计。车身整体的尺寸比例严格遵循F1赛事的技术规则设定，整车宽度控制在赛事允许的2米阈值内，轴距匹配真实W07赛车的3.7米左右的参数范围，轮胎外径、轮圈尺寸也完全参照赛事用胎的规格搭建，前悬挂的拉杆、叉臂结构都保留了真实的铰接点位，可直接用于运动仿真分析，模拟赛车在过弯、制动、加速工况下的悬挂行程变化。尾翼部分采用主翼加副翼的双层结构，DRS可调尾翼的活动结构也做了还原，可模拟尾翼角度调整时的空气流场变化，车身表面的涂装分区也做了明确的结构拆分，方便后续更换不同的车队涂装方案。四个移动控制盘分别对应四个车轮的转向、制动控制逻辑，在做运动仿真时可单独设置每个车轮的转速、转向角度，模拟赛车在过弯时的差速状态，也能还原制动时四个车轮的制动力分配逻辑。模型在搭建时还考虑了渲染展示的需求，车身曲面做了连续的曲率处理，避免出现曲面褶皱、破面的问题，地面反射效果的匹配也做了对应设置，可直接用于赛事宣传、教学课件的可视化展示，不需要再做额外的曲面修复工作。从安装边界来看，车身单体壳的驾驶舱位置预留了符合赛事安全标准的座舱空间，可放入1:1比例的人体模型验证驾驶坐姿的合理性，侧箱与轮胎之间的间隙也严格按照真实赛车的安全距离设定，避免行驶过程中轮胎与车身发生干涉，前翼与地面的间隙也符合赛事的最低离地高度要求，保证模型在做结构验证时的参数参考价值。
