混搭动力总成赛车概念车底盘结构设计

　　这套三维结构针对场地竞速类概念赛车开发，核心设计目标是在紧凑的车身布局内完成跨品牌成熟部件的适配整合，解决小众赛车改装中常见的安装边界冲突、传动匹配、悬架几何调校问题。从实际应用场景来看，这类混搭配置的赛车多用于民间场地赛事、改装展技术演示以及高校赛车工程教学场景，不需要走量产车的合规审批流程，可根据赛道特性灵活调整部件参数，在控制改装成本的同时获得优于原厂家用车底盘的操控性能。

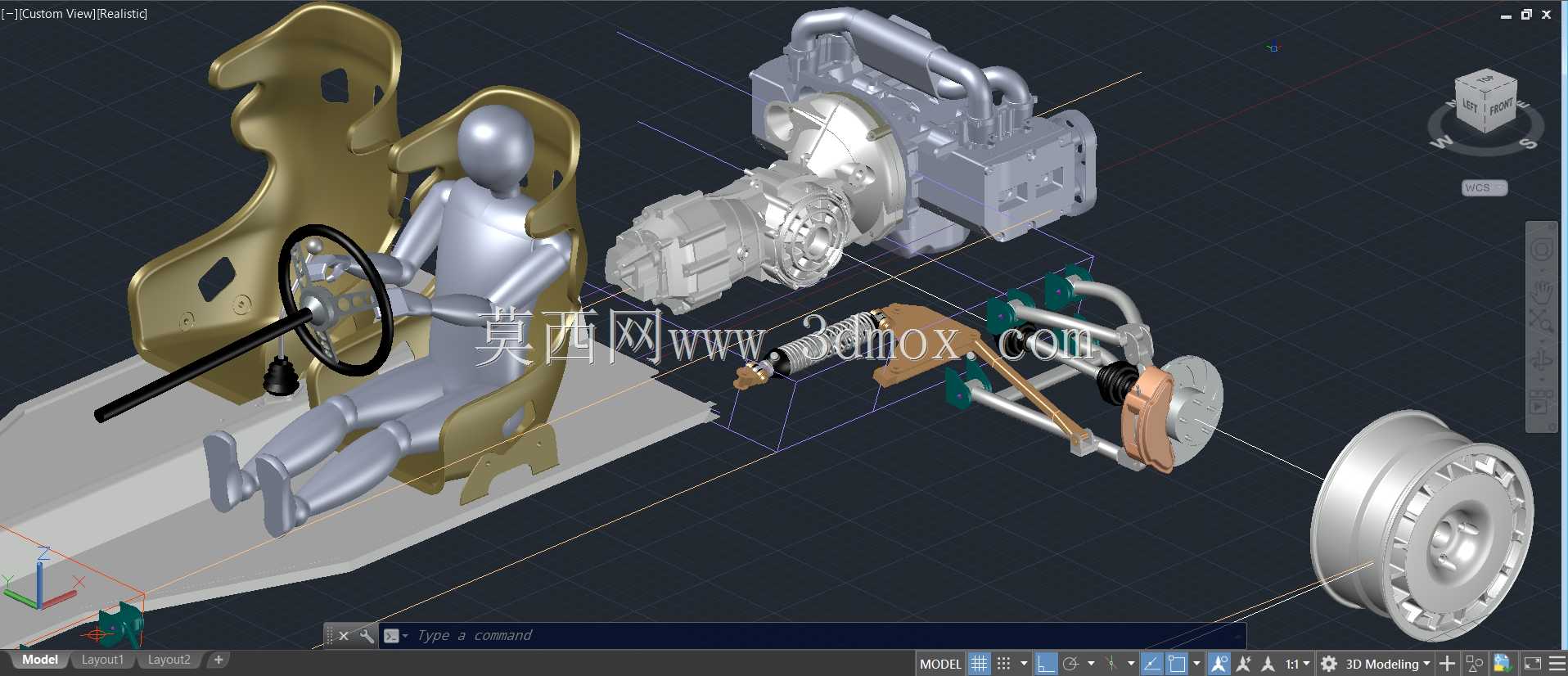

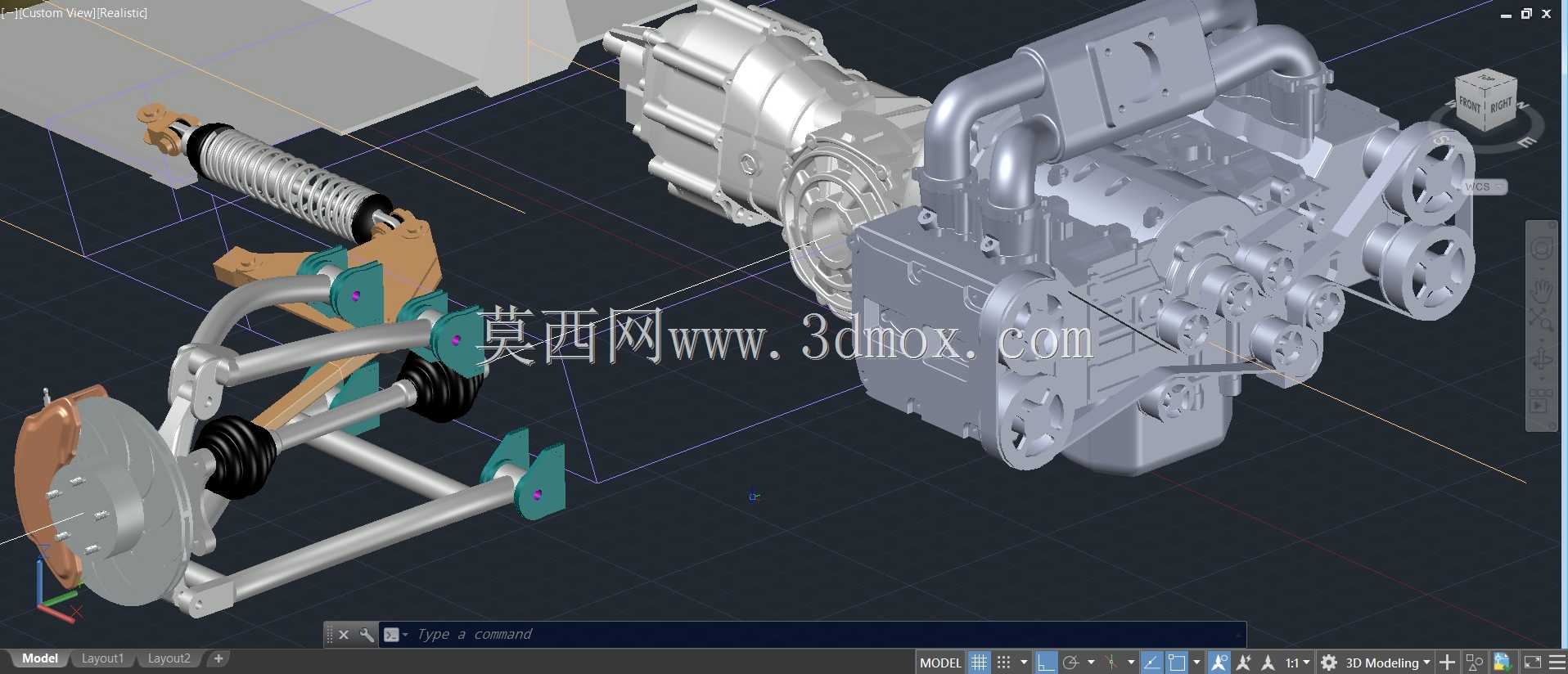

　　设计阶段优先锁定大众甲壳虫的原厂底盘作为基础承载基体，这类底盘的轮距、轴距参数适配中小型赛车的车身外廓，原厂冲压成型的底盘钢板具备足够的抗扭刚度，不需要额外做大面积的车身加强，仅需要在动力总成安装点、悬架固定点位置焊接加强衬板即可满足竞速场景的载荷要求。动力单元选用斯巴鲁EJ20水平对置发动机，这类发动机的重心高度远低于常规直列四缸机型，安装后可将整车质心降低20至30毫米，过弯时的侧倾力矩明显减小；与之匹配的保时捷G50变速驱动桥原本适配后置后驱车型，刚好契合甲壳虫底盘的后置动力布局，不需要额外改动传动轴的走向，仅需要重新设计动力连接法兰，调整发动机输出轴与变速箱输入轴的同轴度，将同轴度公差控制在0.1毫米以内，避免高速运转时出现传动抖动。

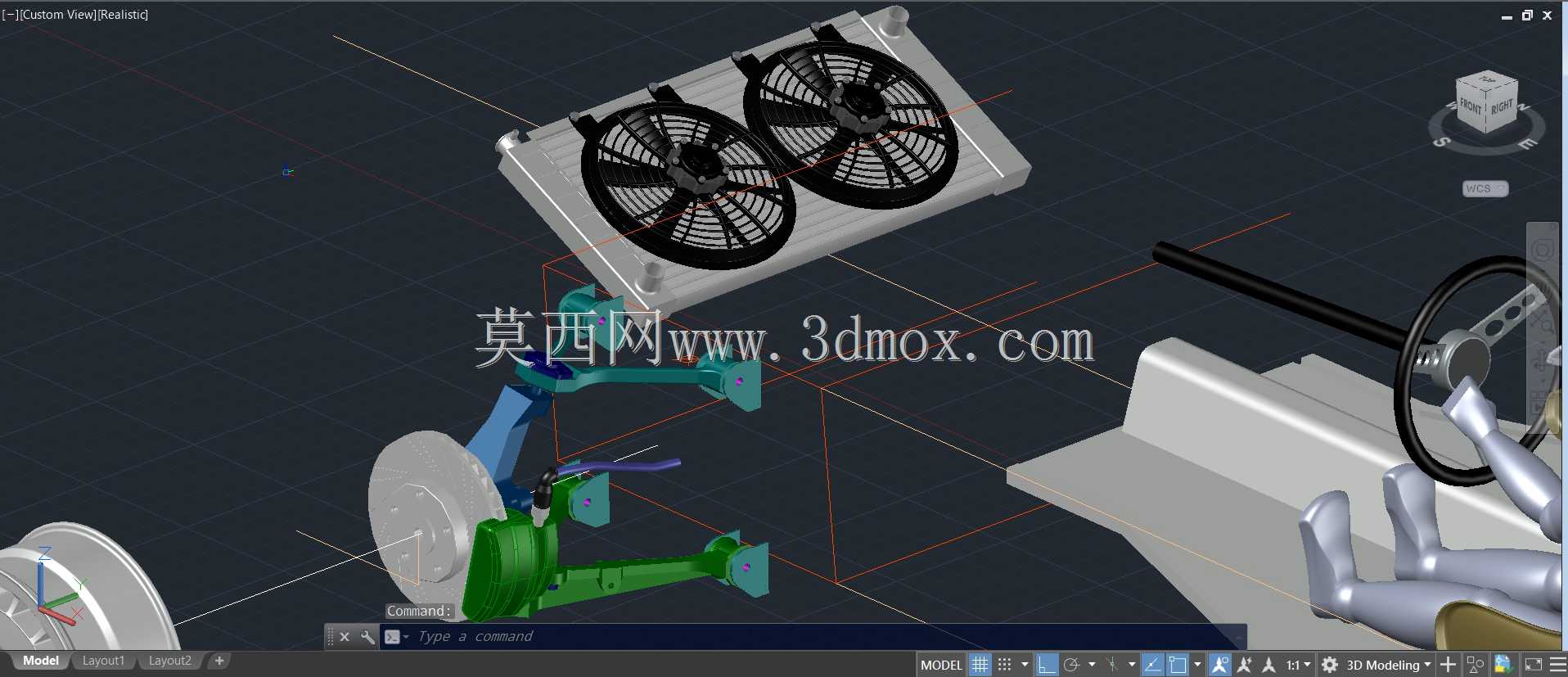

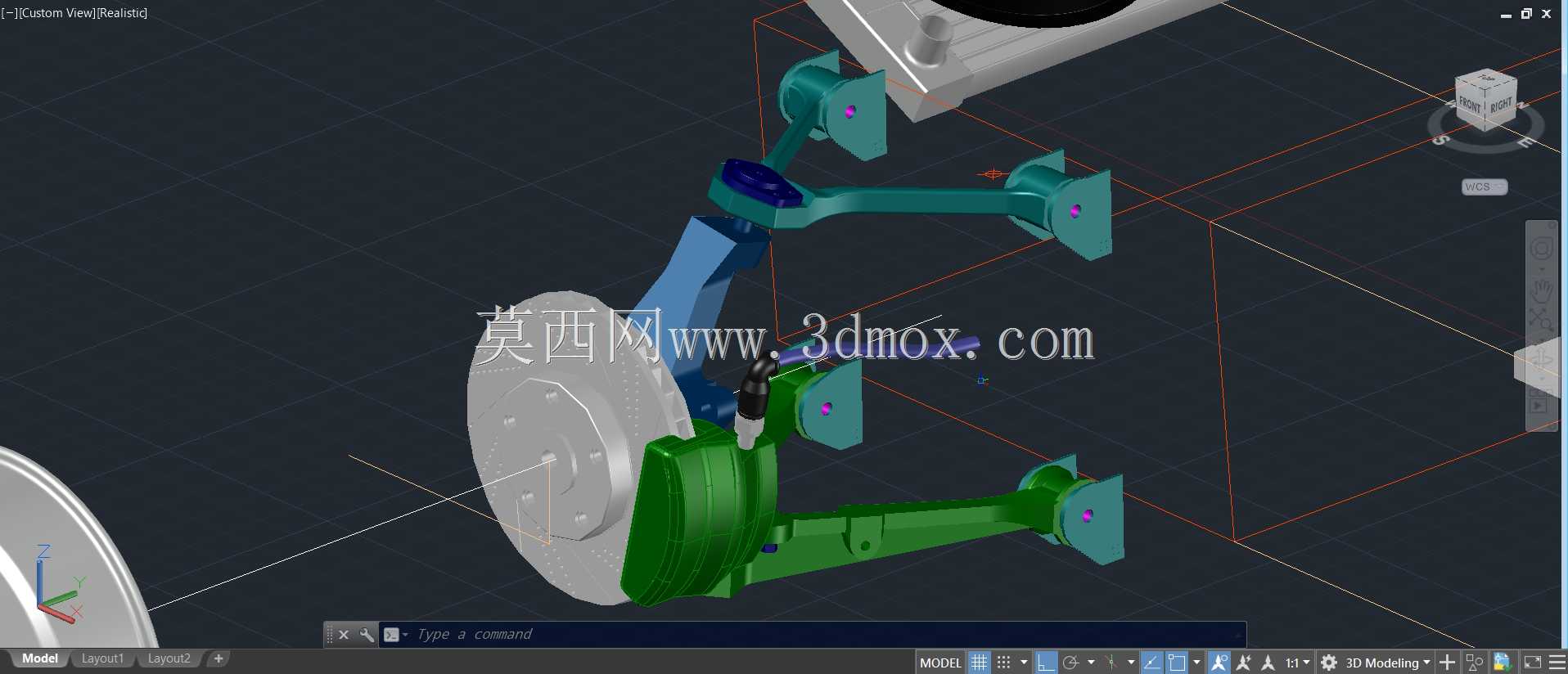

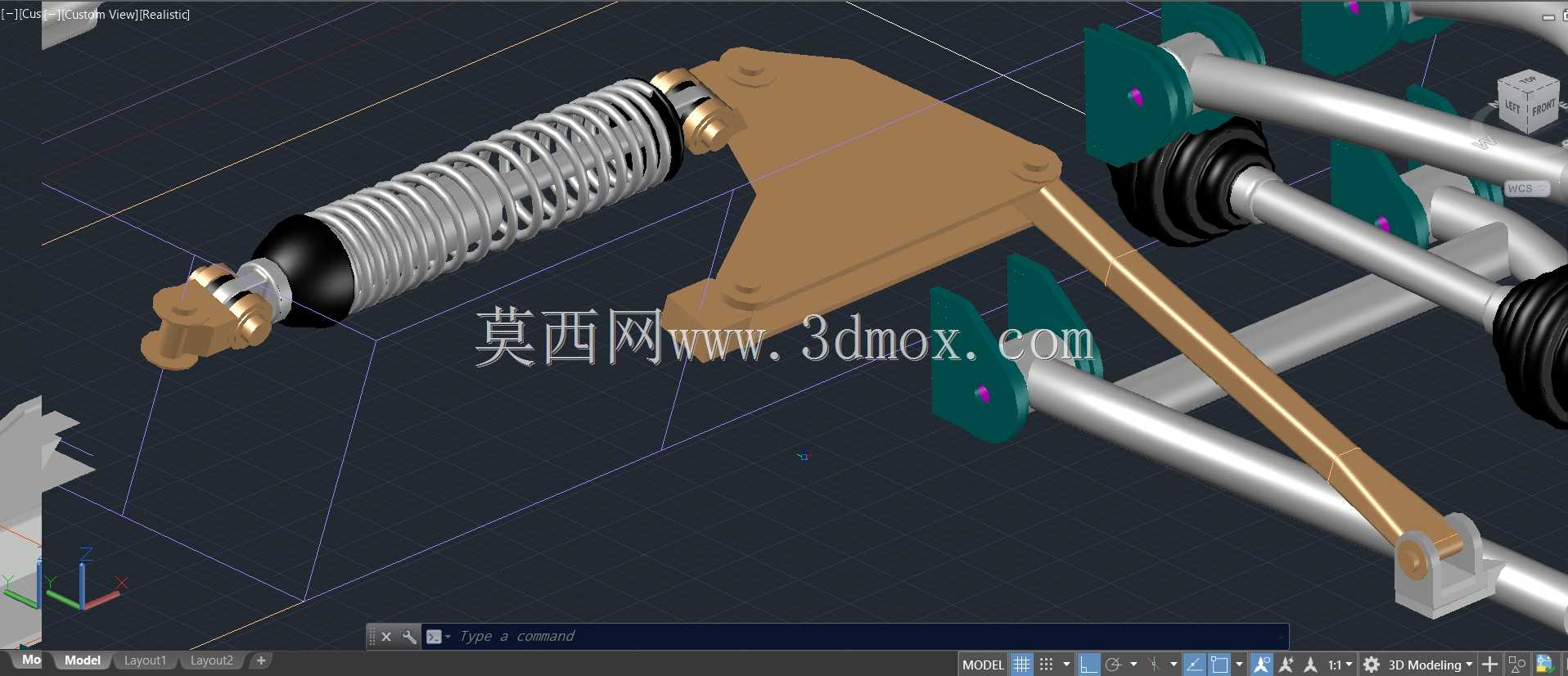

　　悬架部分的设计完全围绕场地竞速的操控需求展开，前悬架直接沿用C4 Corvette的前悬架摆臂结构，这类双叉臂结构的摆臂铰接点经过长期赛事验证，主销后倾、外倾参数的可调范围足够适配不同抓地力水平的赛事轮胎；后悬架采用双横臂推杆系统，将减震器的安装位置上移至车架中部区域，一方面可以降低非簧载质量，提升车轮贴地性能，另一方面可以避免减震器暴露在车轮外侧，减少赛道飞石撞击造成的部件损坏。建模过程中逐一核对了所有部件的安装边界：发动机油底壳与底盘钢板的最小间隙预留25毫米，满足颠簸路面跳动时的碰撞防护要求；变速箱换挡机构与底盘横梁的间隙预留15毫米，避免换挡过程中出现运动干涉；悬架上下跳行程分别设定为80毫米和100毫米，匹配短行程赛事减震器的运动范围，所有橡胶衬套的安装位置都预留了后期更换金属鱼眼轴承的空间，方便车队根据赛道特性调整悬架刚度。

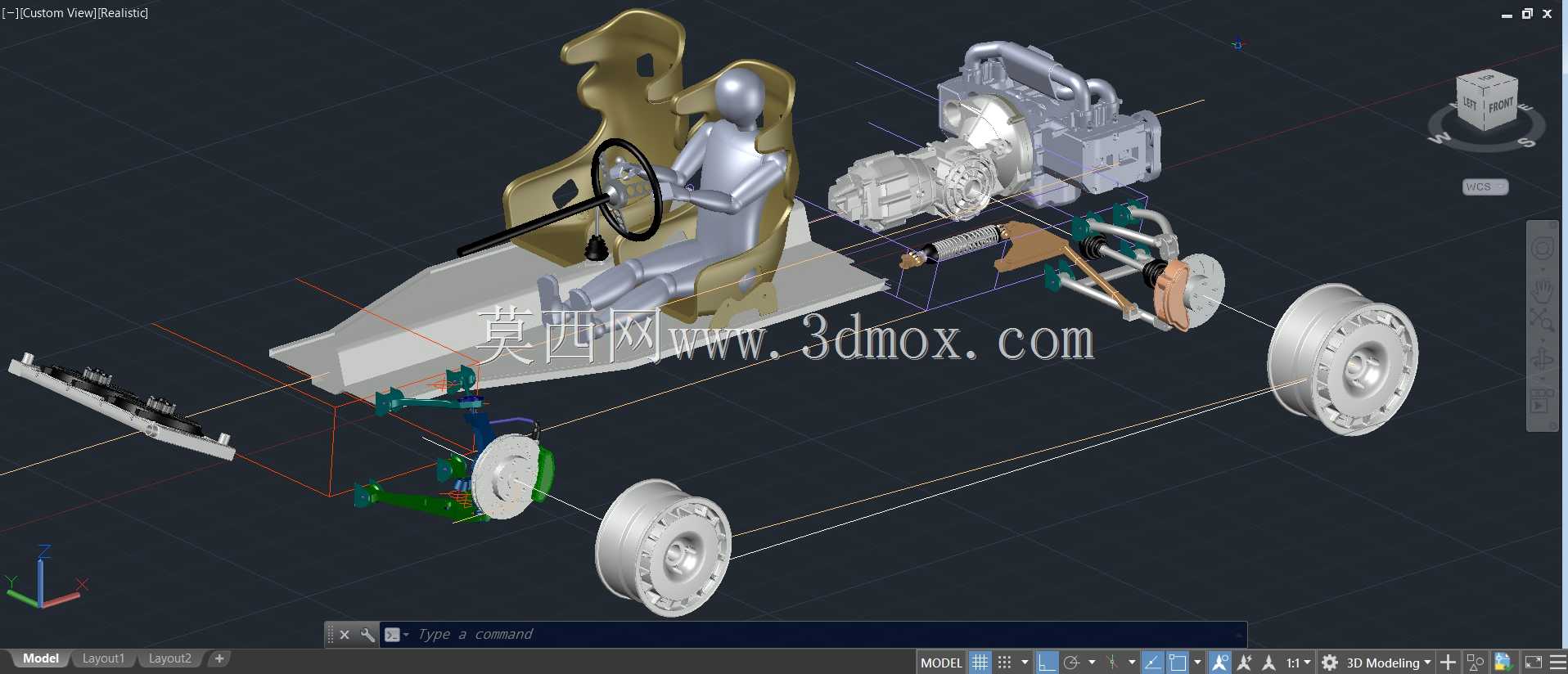

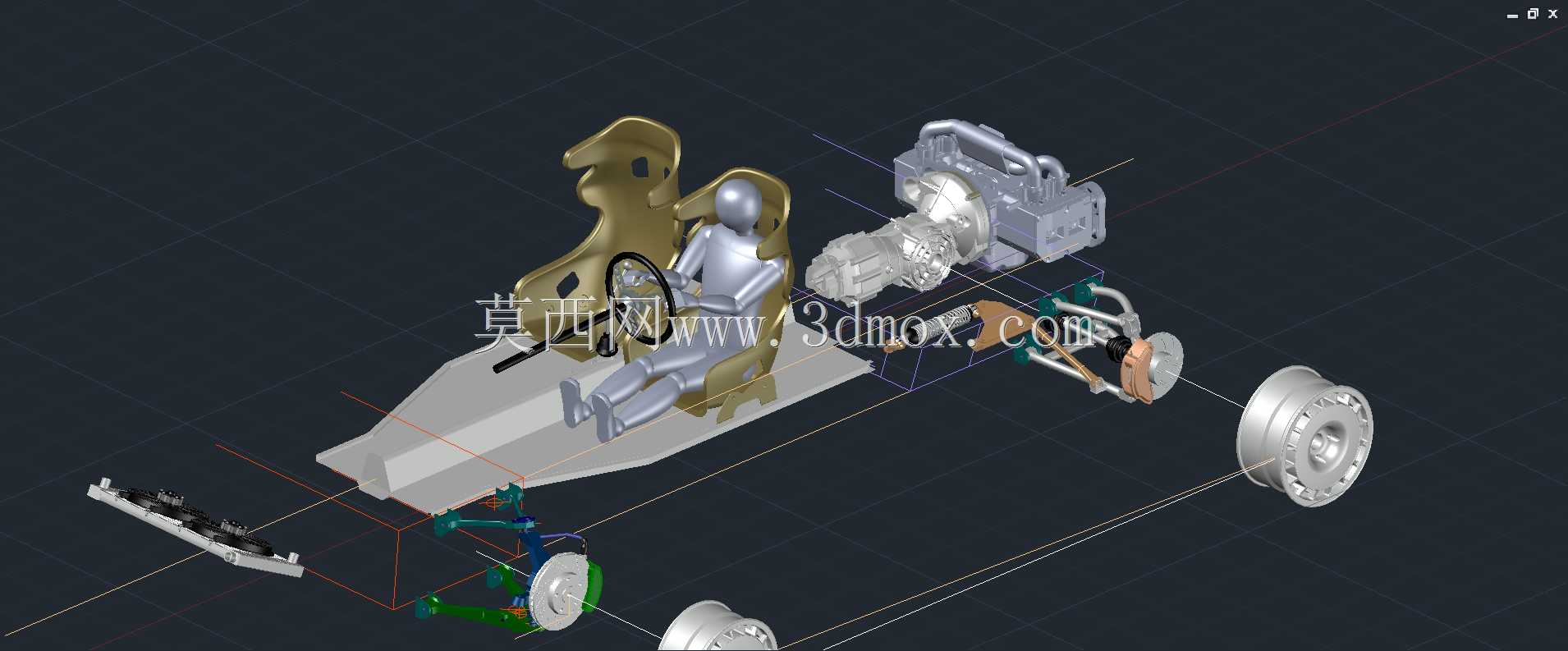

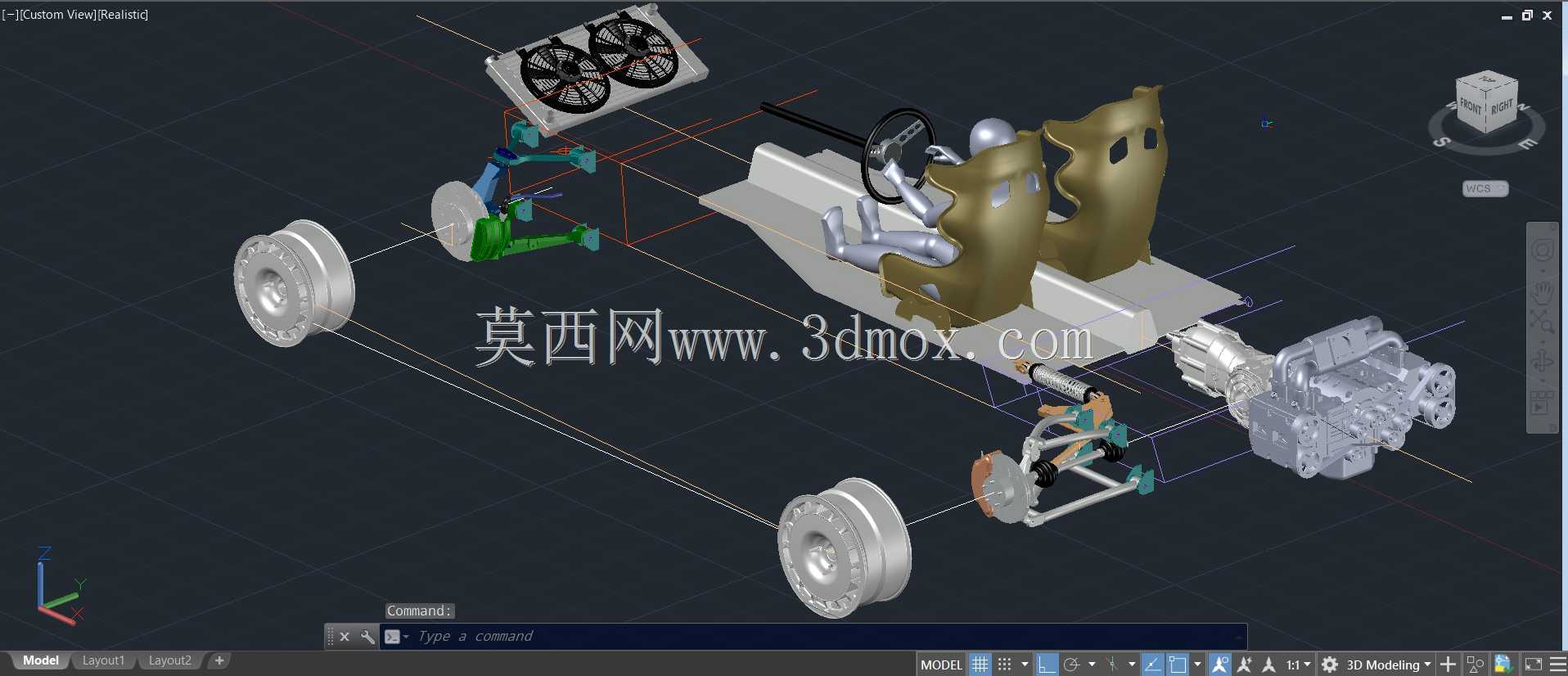

　　整套结构的三维建模完全按照实际装配逻辑搭建，所有紧固件的规格、安装扭矩对应的螺纹深度都做了参数化标注，可直接导出工程图用于改装件的加工生产，也可作为整车总布置设计的参考模板，用于其他同类型后置后驱改装赛车的开发工作。
