袋装易碎品生产线旁通阀结构设计

　　在成品易碎品的自动化装袋生产场景中，旁通阀是管路分流、物料路径切换的核心执行部件，其结构设计合理性直接影响物料输送稳定性与易碎品的破损率控制。这类旁通阀主要安装在气力输送或重力落料的管路节点处，当主路装袋工位出现料袋就位延迟、封口工位临时停机等工况时，可通过阀瓣的切换动作，将输送路径切换至旁通回路，避免易碎物料在管路内堆积挤压，同时保障前端输送环节持续运行，减少整条生产线的非计划停机时长。

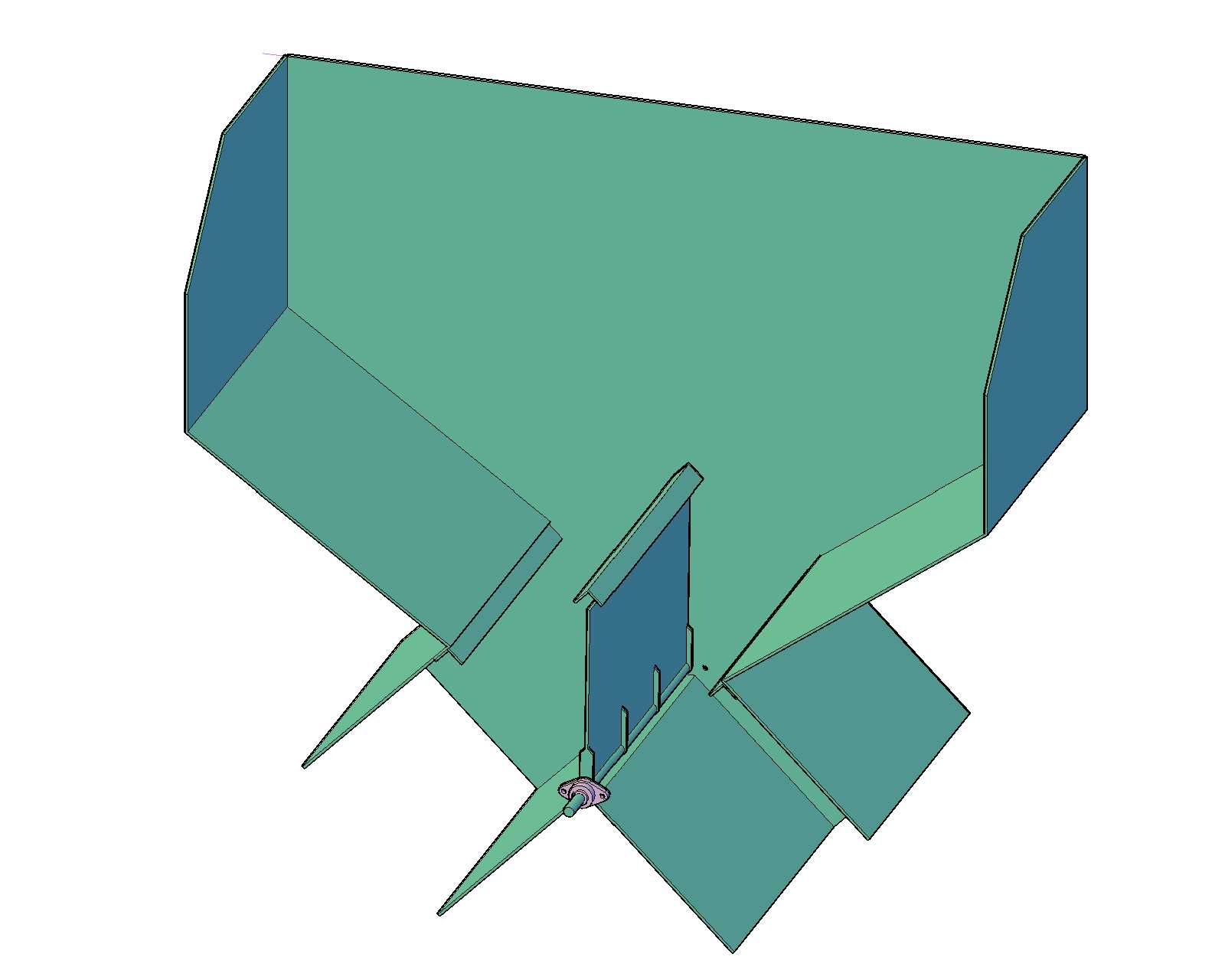

　　从功能特性来看，该旁通阀采用平滑过渡的流道设计，阀瓣与流道内壁的贴合面做了圆弧倒角处理，不存在尖锐凸起或直角死角，能够最大程度降低物料流经时的碰撞概率，适配膨化食品、易碎电子元器件、玻璃分装件等易破损成品的输送需求。阀瓣的转动轴采用双侧支撑结构，转动过程中无径向窜动，切换位置时的到位精度控制在±0.5°以内，可避免出现流道半开半闭导致的物料卡滞问题。阀体两端采用标准快装法兰接口，可直接与同管径的输送管路对接，无需额外加工过渡连接件，现场安装时仅需对齐法兰密封面、锁紧卡箍即可完成装配，大幅缩短产线改造的安装周期。

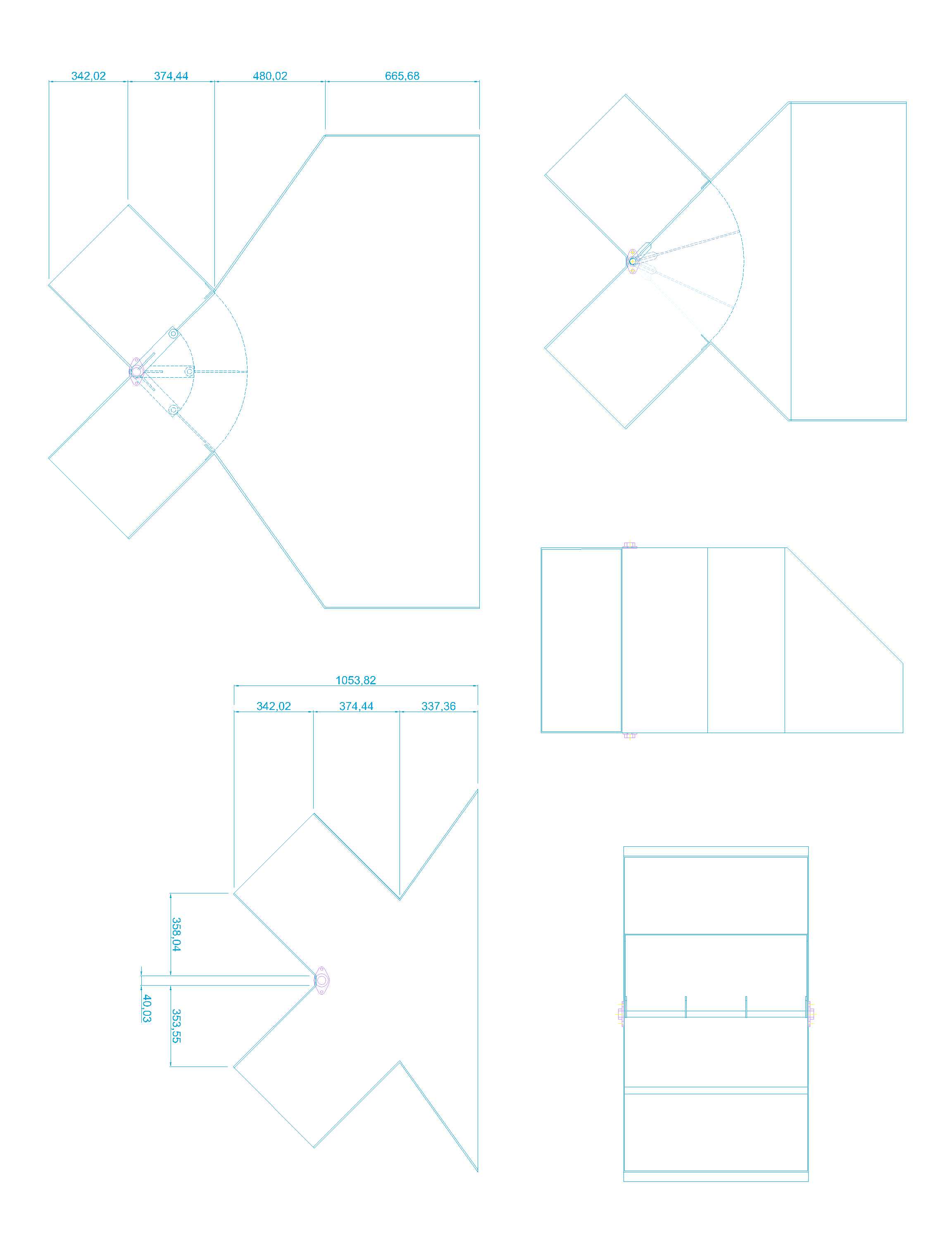

　　设计过程中，首先结合易碎品装袋系统的管路通径参数，确定阀体的主流道直径与旁通流道直径保持一致，避免流道截面突变引发的物料流速骤变，减少物料与管壁的摩擦碰撞。阀瓣的密封结构采用食品级软质密封垫，既能够保证流道切换后的密封性，避免物料窜流，又能在物料意外卡入密封面时通过软质材料的形变容纳异物，不会出现阀瓣卡涩无法动作的问题。在安装边界的尺寸控制上，阀体的整体高度控制在同管径三通接头的1.2倍以内，宽度方向不超过管路直径的2.5倍，可直接适配原有装袋生产线的管路安装空间，无需对周边的机架、护罩等结构进行拆改，降低产线升级的改造成本。

　　在实际工况适配层面，该旁通阀的转动驱动力可适配气动执行器或手动操作手柄两种安装形式，对于自动化程度较高的装袋生产线，可配套气缸实现与料袋检测传感器、封口机信号的联动，当检测到料袋未就位时自动触发旁通切换；对于小型半自动装袋生产线，可直接安装手动手柄，由现场操作人员根据生产节奏手动切换流道。阀体的过流面全部做了抛光处理，表面粗糙度达到Ra0.8以下，既能够减少物料残留，避免不同批次物料的交叉污染，也便于生产结束后的管路清洁工作，可直接通过CIP清洗回路完成内部冲洗，无需拆解阀体。

　　从结构可靠性角度出发，阀瓣转动轴与阀体的配合处采用双层密封结构，内层为防尘密封圈，避免粉体类物料渗入转轴配合间隙造成磨损，外层为防水密封圈，适配清洗过程中的冲洗水接触场景，延长转轴部件的使用寿命。阀体的壁厚按照1.5倍的管路工作压力进行冗余设计，可承受气力输送过程中的瞬时压力冲击，不会出现阀体变形或开裂的问题。流道的转向角度设计为45°斜角过渡，相比直角转向的旁通结构，能够降低30%以上的物料流动阻力，减少输送过程中的动力损耗，同时避免物料在转向处堆积堵料。
