V型十二缸发动机缸体精密结构设计

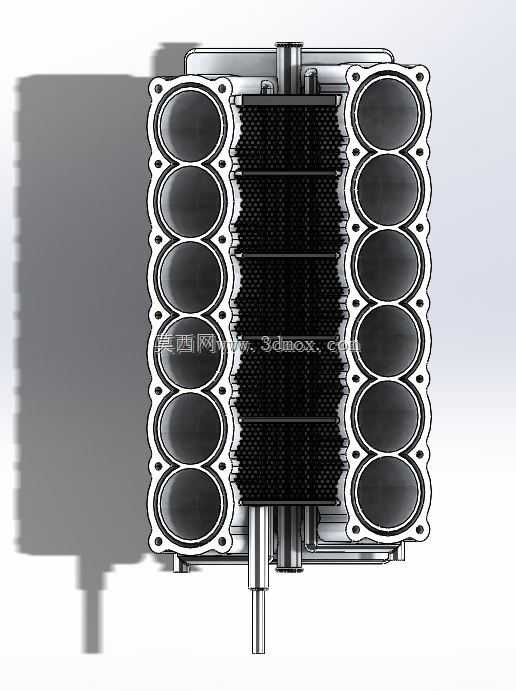

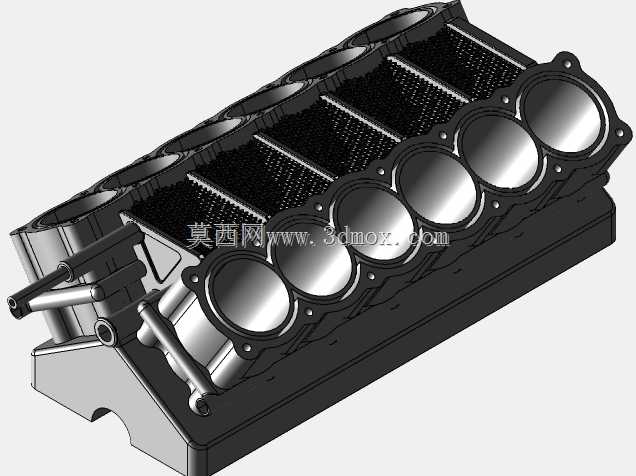

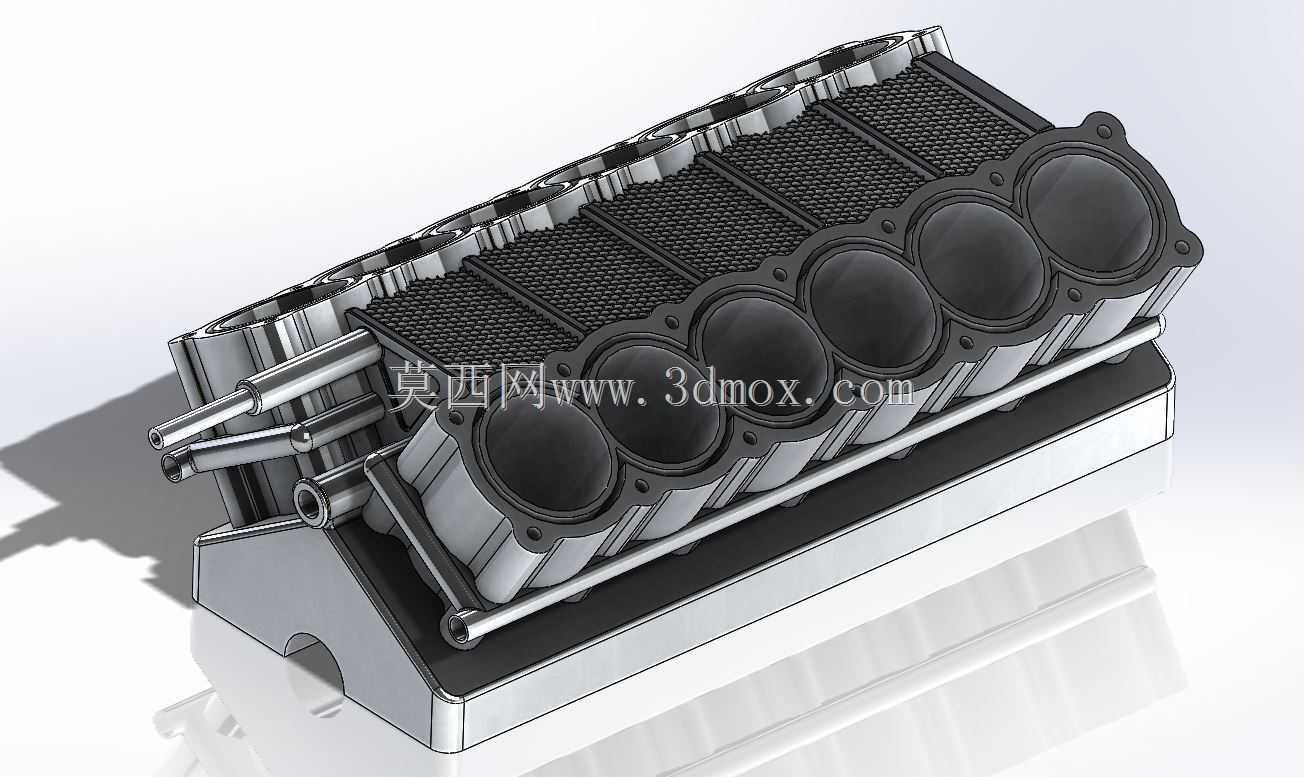

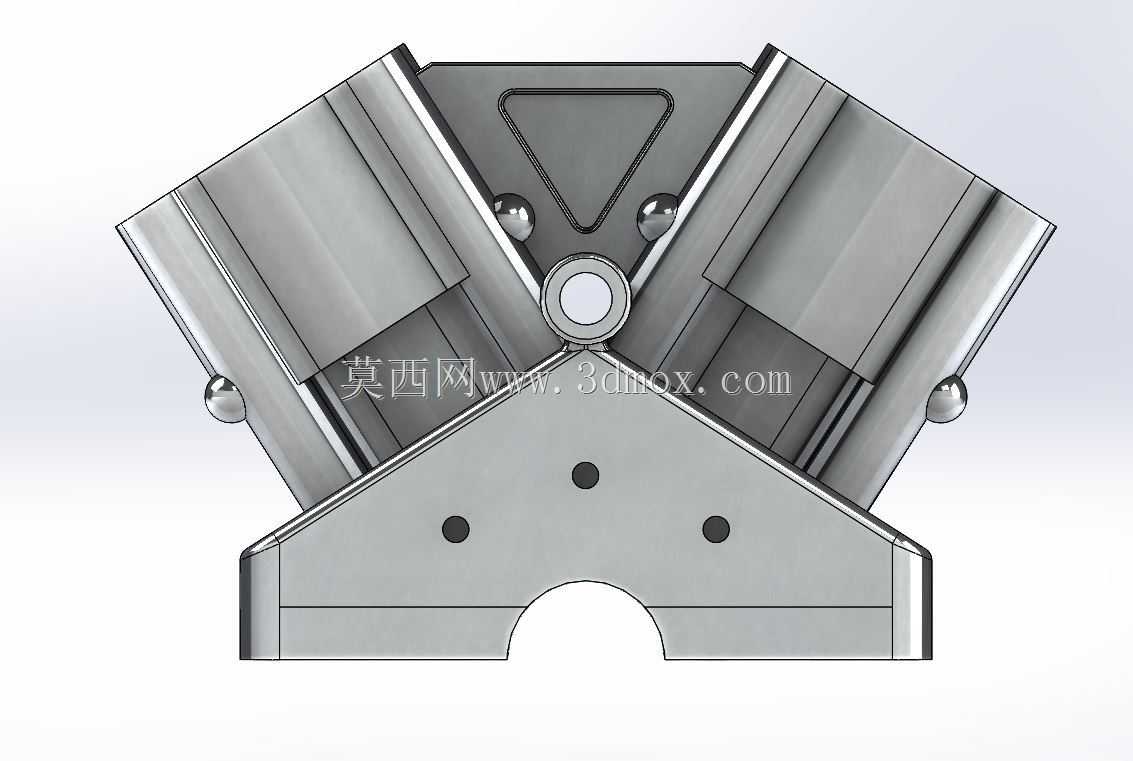

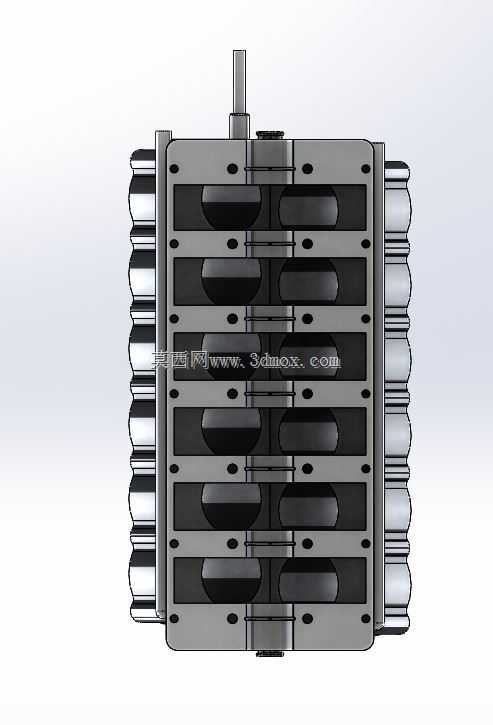

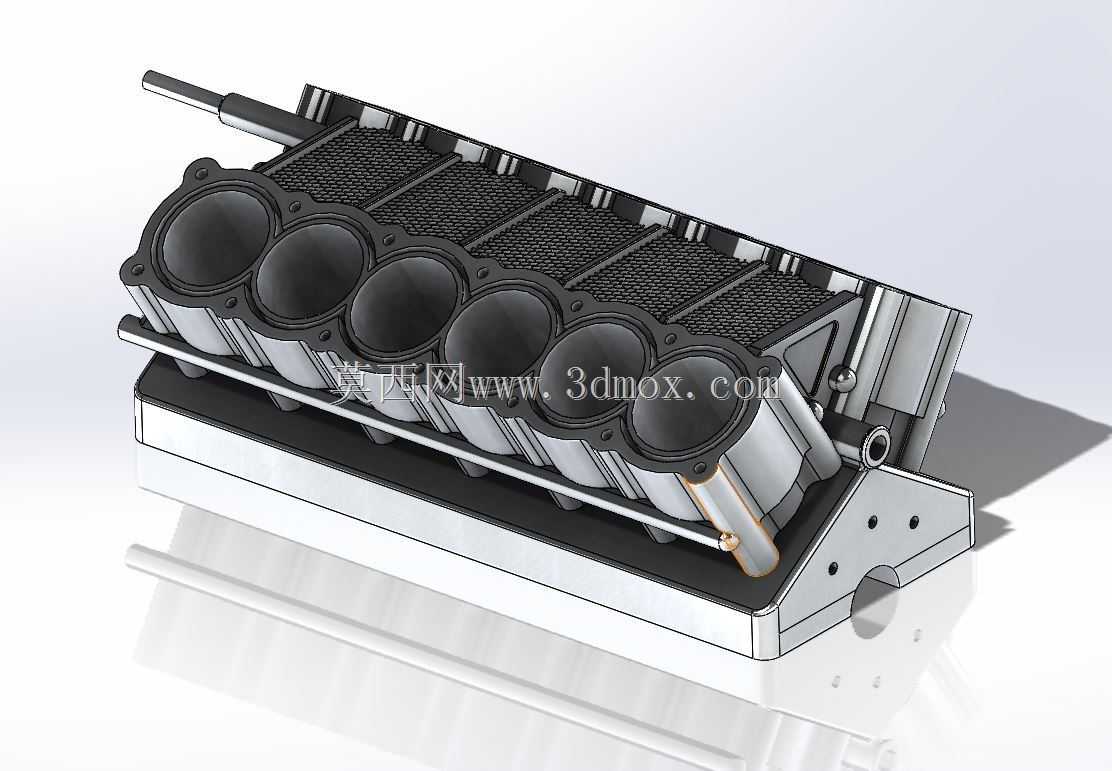

在大排量高性能乘用车辆、重型工程机械动力单元以及高端赛事动力改装领域，V12发动机缸体作为整台动力装置的核心承载基体，其结构设计合理性直接决定了整机的运行稳定性、动力输出上限与服役寿命。这款缸体采用60度夹角V型布局，两列各6个气缸呈对称排布，相比直列布局大幅缩短了整机轴向尺寸，能够更好适配前置后驱、中置超跑等对动力舱纵向空间有严格限制的车型安装需求，同时V型对称结构可抵消大部分一阶、二阶往复惯性力，从根源上降低高转速工况下的整机振动水平。从结构设计逻辑来看，缸体采用整体式龙门结构设计，曲轴箱部分下沉至曲轴回转中心以下，相比平分式结构拥有更高的整体刚度，能够承受12个气缸交替做功带来的高频冲击载荷，避免高负荷下缸筒变形引发的活塞环密封失效、机油异常消耗等问题。缸筒周边设计有贯通式冷却水道，两列缸体之间的夹角区域布置了主供油道与回油通道，冷却水从缸体前端进水口进入后，可沿各缸筒周向均匀流向上方缸盖，保证各缸工作温度差控制在极小范围内，避免局部过热导致的热变形不均；主油道通过分油道向各曲轴主轴颈、连杆轴颈以及凸轮轴轴承座输送压力润滑油，回油通道则采用大截面设计，保证高速工况下机油能够快速回流至油底壳，避免曲轴箱内油压异常升高。安装边界层面，缸体底部预留了与油底壳、加强板连接的全周螺纹孔位，端面平面度要求控制在0.05mm以内，保证密封可靠性；前端面布置了正时机构、水泵、机油泵的安装定位止口与连接孔，后端面预留了飞轮壳、变速器的定位安装面，两侧设计了发动机悬置的安装凸台，凸台位置经过重心匹配计算，保证整机安装后受力均匀，避免运行过程中悬置过早疲劳损坏。缸体上部的缸盖连接面采用珩磨处理，各缸筒周围按规定扭矩顺序布置缸盖螺栓孔，螺栓孔深度与螺纹精度经过反复校核，保证缸盖压紧后缸垫的密封压力均匀分布，能够承受高压缩比下的缸内爆发压力。此外，缸体侧壁设计有加强筋结构，从主轴瓦座一直延伸至缸筒上部，在不额外增加过多壁厚的前提下大幅提升缸体的横向与纵向刚度，兼顾轻量化与结构强度需求，适配高转速大马力动力输出的使用场景。
