四缸发动机进气歧管改装组件结构设计

　　这套进气歧管改装组件，主要面向小排量自然吸气发动机的进气系统升级场景，适配四缸机型的独立进气道布局，既可以用于民用小排量乘用车的动力改装，也能适配大排量摩托车多缸发动机的进气系统改造，解决原厂进气歧管进气阻力大、各缸进气均匀性差的问题。从实际使用场景来看，这类改装件常出现在赛道日改装车辆、民间性能改装车以及定制改装摩托车的动力升级项目中，核心作用是为每个气缸提供独立、顺畅的进气通路，减少进气紊流，提升充气效率，进而优化发动机中高转速区间的动力输出响应。

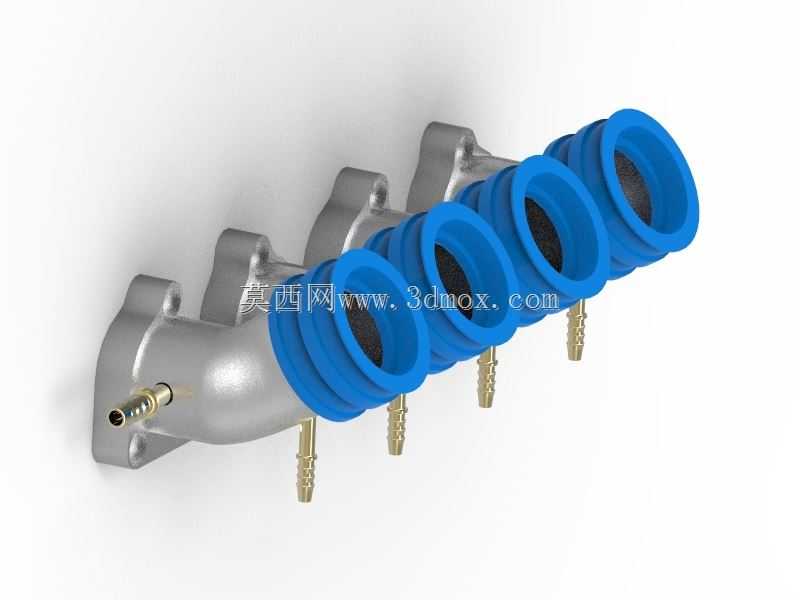

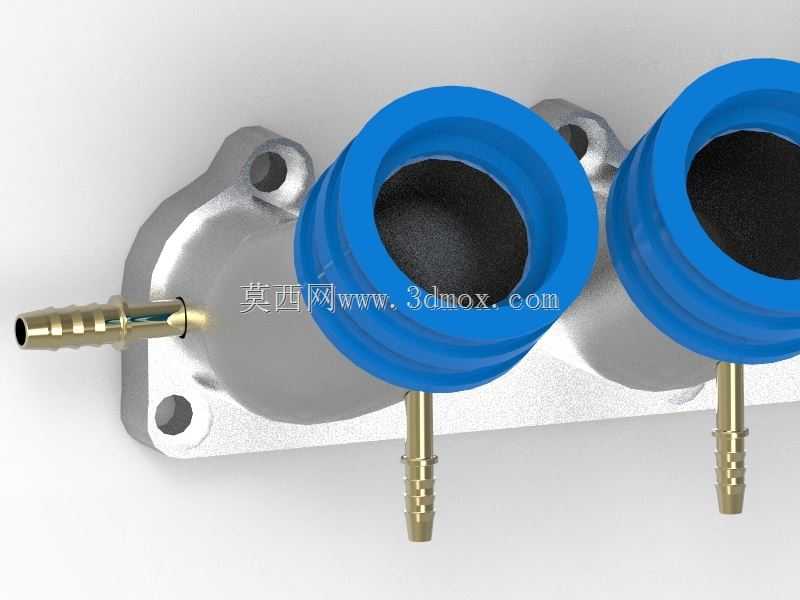

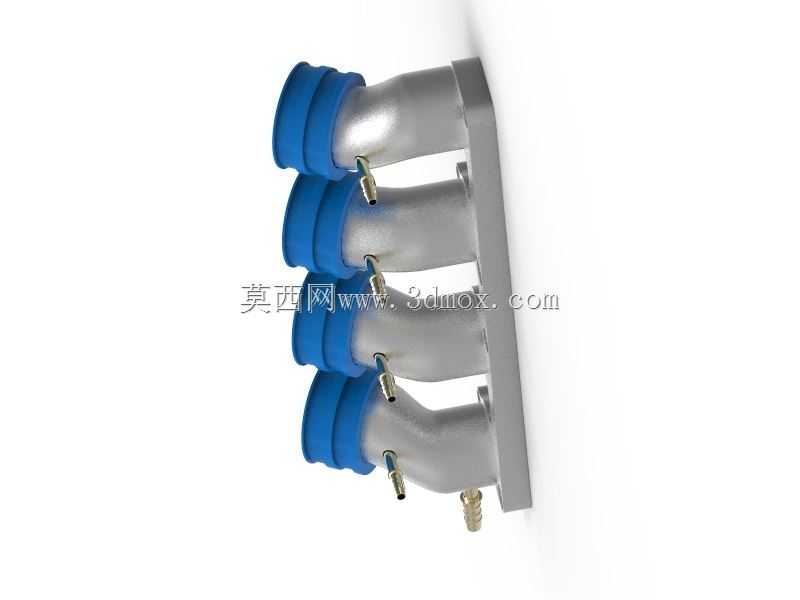

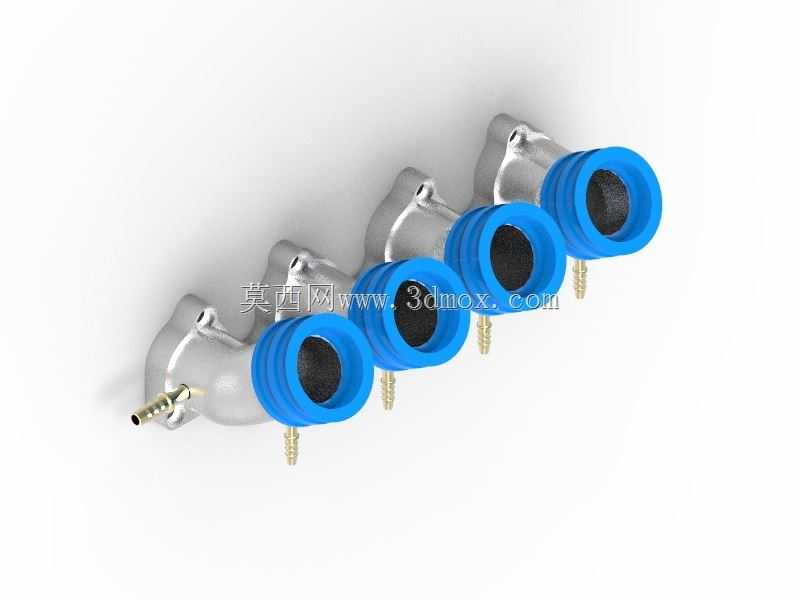

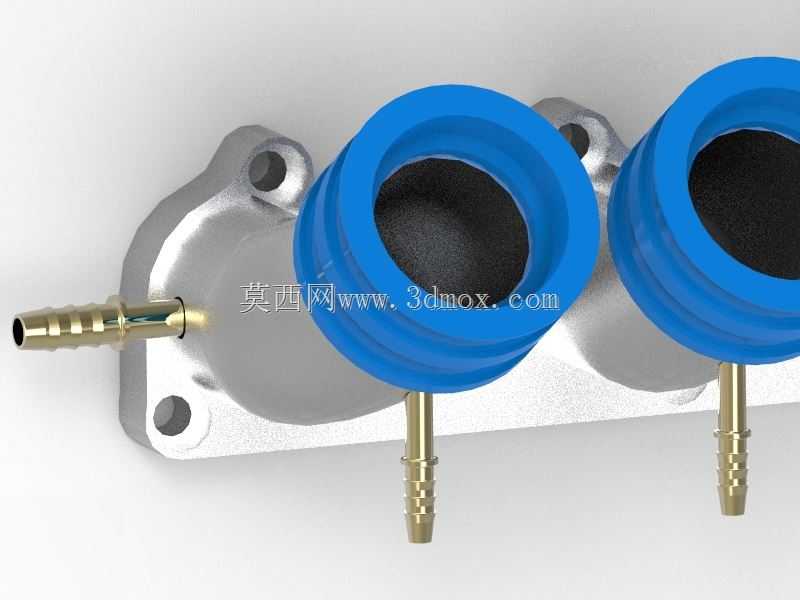

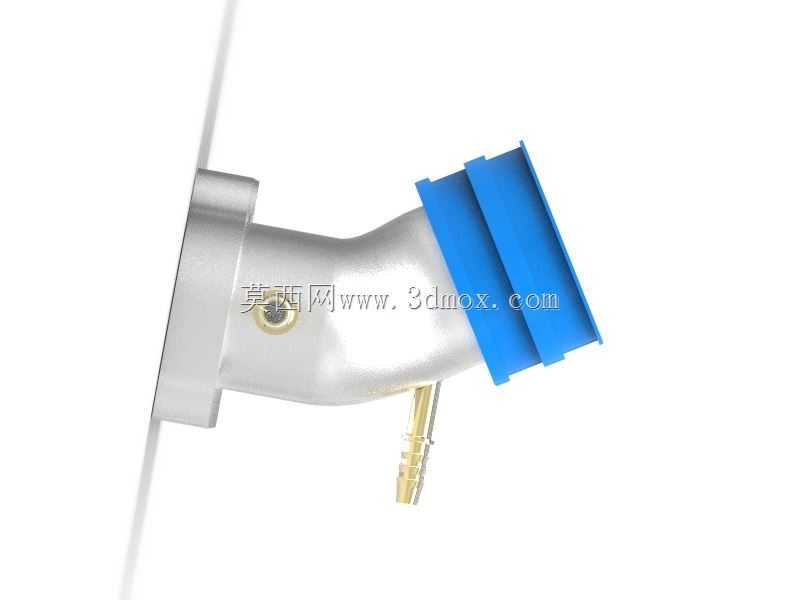

　　从功能特性上看，组件采用金属基座加柔性进气套的组合结构，金属基座部分承担安装定位与气道导流的核心作用，基座上的法兰安装边预留了对应缸盖进气侧的螺栓孔位，安装时可直接与缸盖进气端面贴合密封，无需额外改动缸盖原有安装结构。基座侧面预留的黄铜接头为真空取气接口，可连接曲轴箱通风管路、燃油压力调节器真空管路等附属部件，接口尺寸符合通用车用真空管路的适配标准，无需额外加工转接头。蓝色柔性进气套采用耐油耐温的弹性材质，一端紧套在金属基座的气道出口端，另一端可直接对接大口径节气门或者独立冬菇头进气风箱，柔性材质可以抵消发动机运行产生的振动，避免硬连接出现的接口开裂、漏气问题，同时柔性套的内壁做了光滑导流处理，不会产生额外的进气阻力。

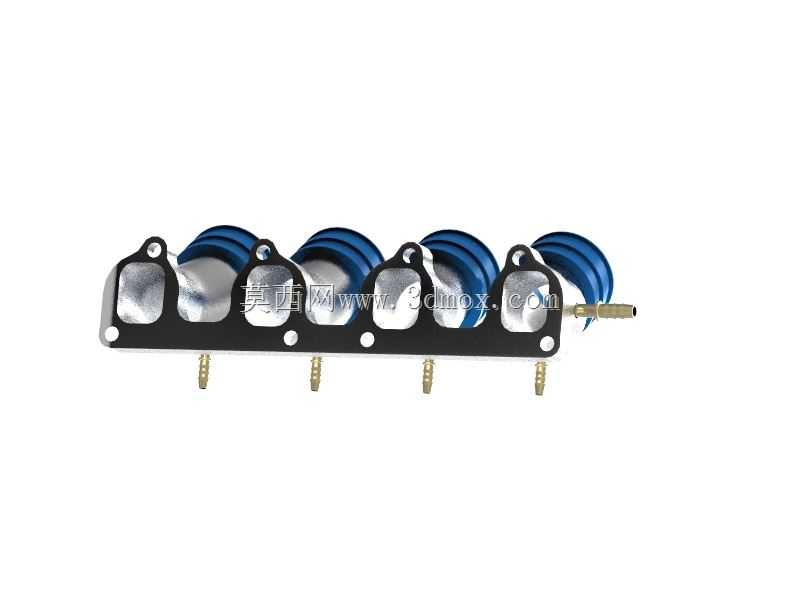

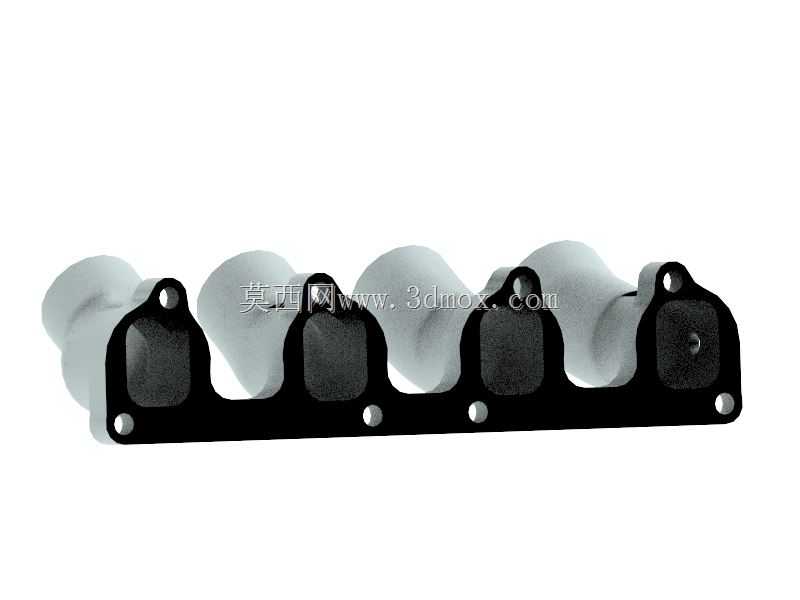

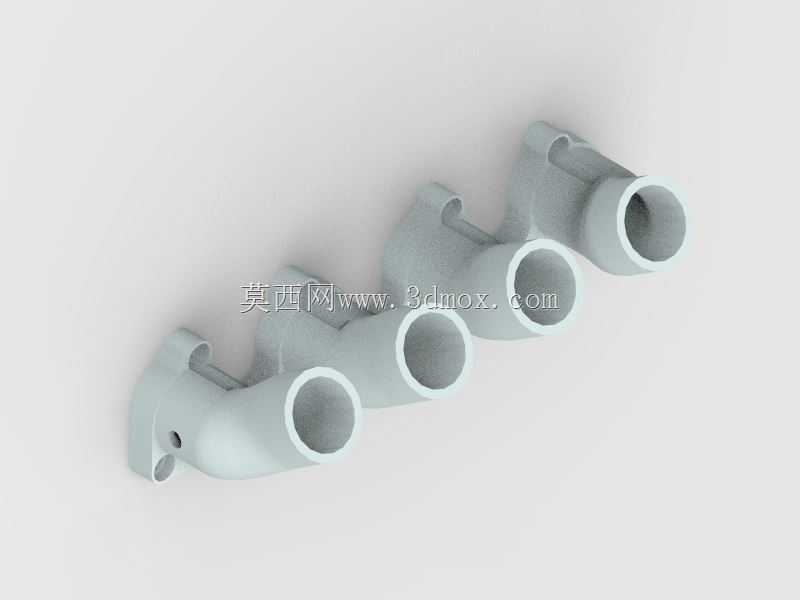

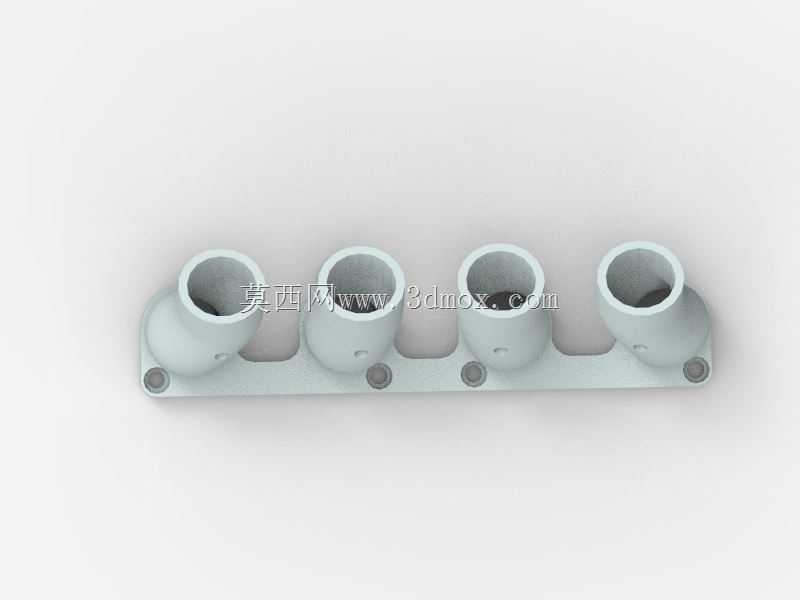

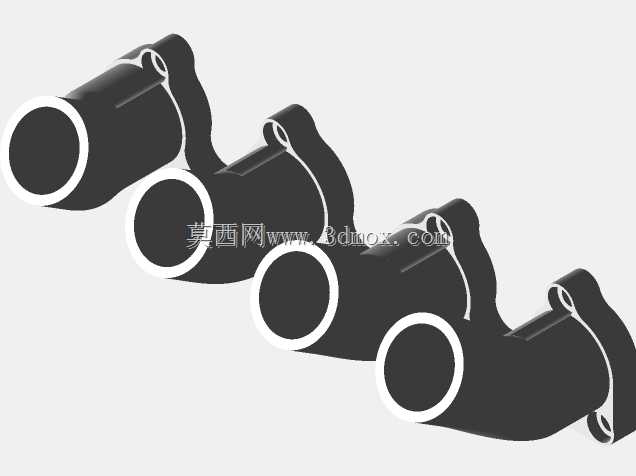

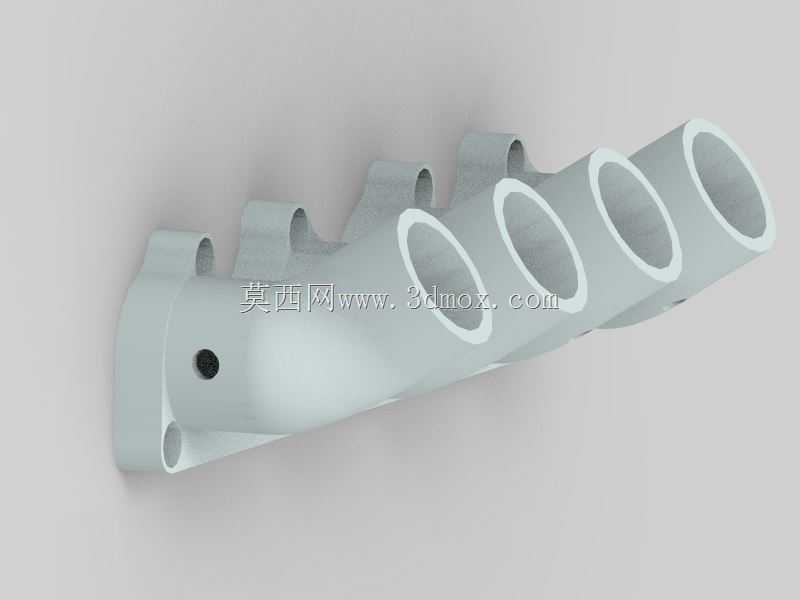

　　设计过程中首先对原厂进气歧管的气道走向做了流道仿真分析，将原有转折角度较大的气道做了圆弧过渡优化，每个气道的长度、内壁曲率保持一致，保证四个气缸的进气量偏差控制在极低范围内，避免出现各缸动力输出不均的问题。安装边界方面，基座的法兰安装孔距严格匹配对应机型缸盖进气侧的孔位坐标，整体安装后向外延伸的长度控制在合理范围内，不会与发动机舱内的防火墙、冷却水管、线束等部件发生干涉，进气套的外径尺寸适配市面上常见的大流量进气冬菇头的卡箍安装范围，用户后期更换进气过滤组件时无需额外定制转接件。材质选择上，金属基座采用压铸铝合金材质，兼顾轻量化与结构强度，运行过程中可以承受进气负压与发动机舱内的持续高温，不会出现形变问题；柔性套采用改性弹性体材质，耐油气侵蚀、耐高低温交变，长期使用不会出现开裂、硬化的问题；黄铜取气接头采用压装工艺固定在基座上，密封可靠性高，不会出现真空泄漏的问题。整套组件在设计时还考虑了安装便利性，所有安装孔位都做了对位倒角，用户在改装时可以快速对位安装，无需对原有发动机部件做切割、焊接等破坏性改动，降低改装的施工难度与风险。
