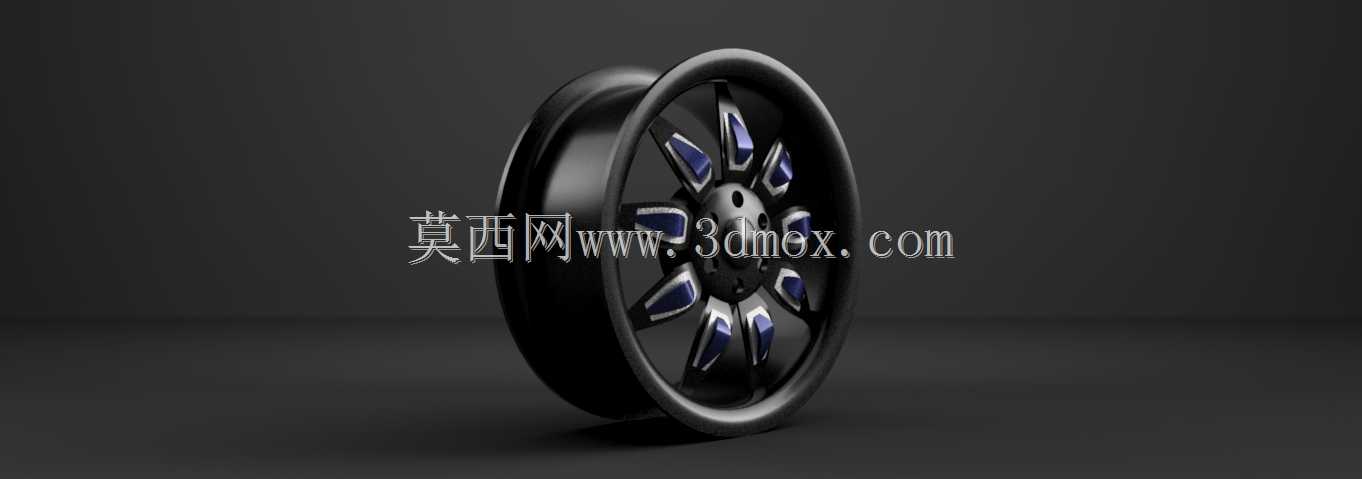

未来风格乘用车轮毂结构设计方案

这款轮毂的设计首先锚定乘用车辆的日常行驶场景，覆盖城市铺装路面通勤、城郊快速路巡航等常规使用工况，作为车辆行走系统的核心承载部件，需要同时承担车身载荷传递、行驶过程中制动力与驱动力矩输出、轮胎固定支撑的核心作用，在结构设计阶段优先匹配常规家用乘用车的安装边界，轮辋部分采用等宽轮缘设计，适配常规子午线轮胎的胎圈安装尺寸，轮缘处做了圆弧过渡处理，避免轮胎拆装过程中出现胎圈割伤的问题，同时轮辋的槽底深度符合常规轮胎拆装的操作空间要求，不需要额外定制专用拆装工具即可完成轮胎更换作业。安装盘面的螺栓孔分布采用常规乘用车通用的节圆尺寸，中心定位孔的公差匹配多数家用车型的轴头配合精度，安装面的平面度控制在合理范围内，避免装车后出现轮毂抖动、螺栓受力不均的问题，轮辐部分采用了多辐条的异形造型设计，在辐条的背部做了等壁厚的减重槽结构，在保证辐条整体抗弯、抗扭强度的前提下，尽可能降低轮毂的整体转动惯量，减少车辆起步、制动过程中的能量损耗，同时辐条之间的镂空间隙经过通风量校核，能够在车辆行驶过程中为制动盘、制动卡钳引导足够的冷却气流，避免连续制动过程中制动系统出现热衰减，影响行车安全。设计过程中针对辐条与轮辋的连接位置做了圆弧过渡处理，避免应力集中导致的轮毂疲劳开裂问题，辐条表面的装饰性造型凹槽没有做过深的结构设计，不会在凹槽根部产生应力集中点，同时也兼顾了日常使用过程中的清洁便利性，不会在凹槽内积存过多泥沙难以清理。轮毂的整体偏距设置符合多数家用前驱车型的轮距匹配要求，装车后不会出现轮胎蹭翼子板内衬、蹭刹车卡钳的问题，轮辋的轴向跳动、径向跳动公差都按照乘用车轮毂的行业通用标准设定，能够满足高速行驶过程中的动平衡要求，不需要额外添加过多的平衡块即可达到动平衡合格标准。在造型层面，辐条的曲面采用了渐变的切面设计，在不同光线角度下能够呈现出层次分明的视觉效果，同时曲面的拔模角度符合低压铸造工艺的生产要求，不需要额外做过多的工艺调整即可实现批量生产，轮毂的气门嘴安装孔设置在轮辐的间隙位置，不会与辐条产生干涉，方便日常充气时的气门嘴对接操作。
