带法兰安装座的铰接支座结构设计

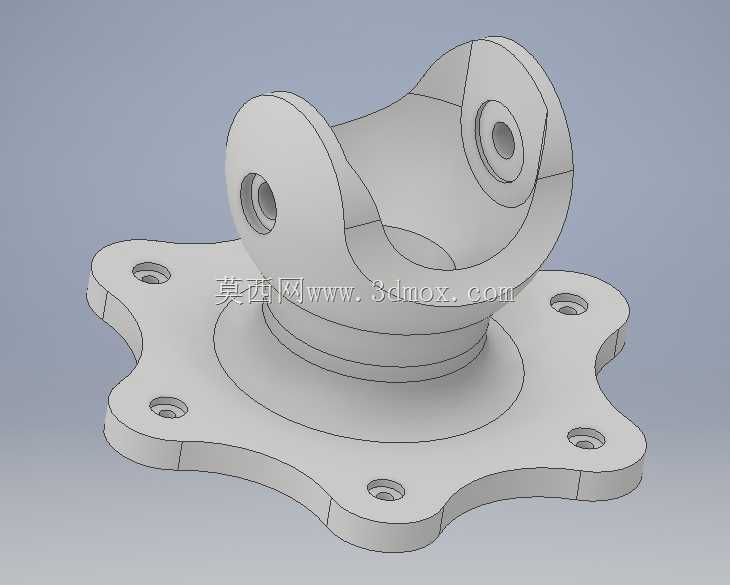

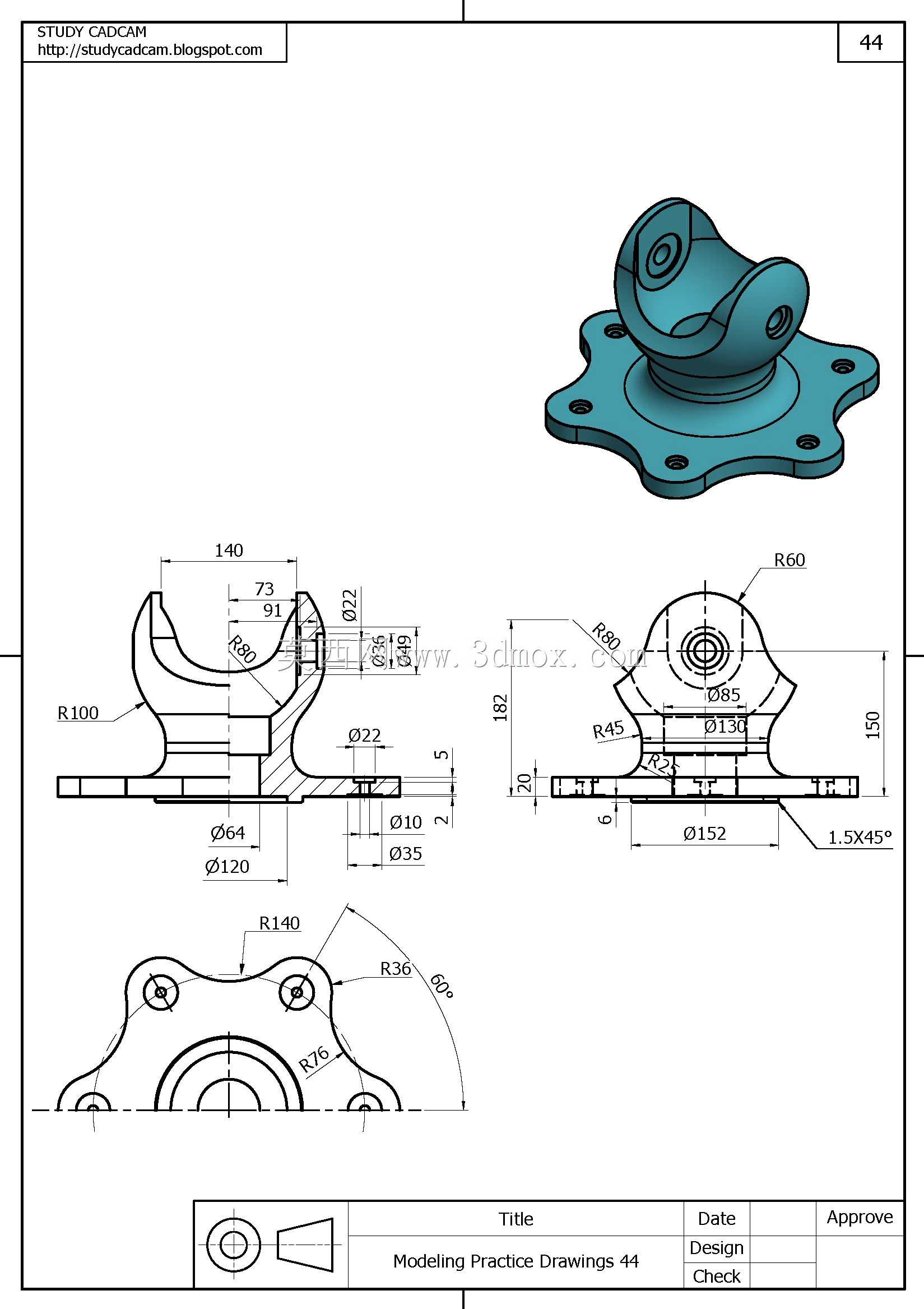

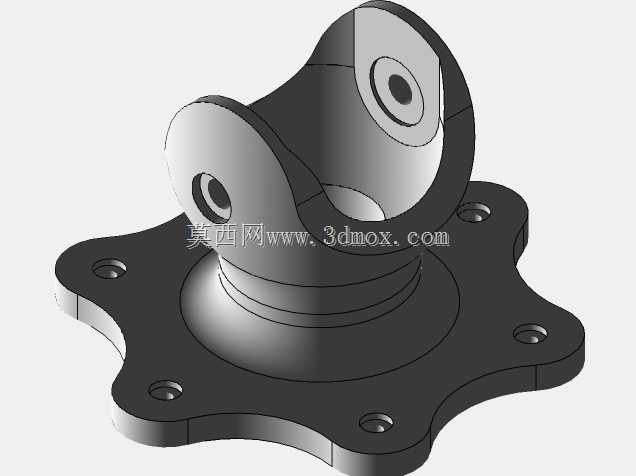

该铰接支座结构主要应用于需要实现角度摆动补偿的机械连接场景，常见于工业设备的连杆传动端、工装夹具的活动连接位、小型机械设备的铰接支撑部位，能够在两个构件之间传递载荷的同时，允许连接部位绕销轴轴线做一定角度的相对转动，补偿安装与运行过程中产生的位置偏差，避免刚性连接带来的应力集中问题。从结构功能来看，下部的异形法兰安装盘是整个部件的承载基础，盘体上均匀分布六个安装孔，可通过螺栓将整个支座固定在设备基座或安装平面上，法兰盘边缘采用多段圆弧过渡的异形轮廓，在保证安装孔位分布满足连接强度要求的前提下，尽可能缩减了盘体的冗余尺寸，降低整体重量的同时避免与周边相邻部件产生安装干涉。上部的双叉耳结构是实现铰接功能的核心部位，两个对称布置的耳板上同轴加工有销轴安装孔，孔位周边做了局部加厚处理，能够承受铰接部位传递的径向载荷与交变弯矩，耳板之间的开口空间用于容纳对接的铰接构件，开口宽度尺寸经过匹配设计，既保证对接构件有足够的摆动空间，又不会因间隙过大导致铰接部位出现晃动窜动。设计过程中，首先根据实际工况下的载荷大小确定销轴孔的直径与耳板厚度，通过受力校核保证耳板在最大载荷下不会出现弯曲变形或孔位撕裂；随后匹配安装端的空间边界确定下部法兰盘的轮廓尺寸，六个安装孔的分布圆直径根据常用的安装螺栓规格设计，孔位避开法兰盘与上部支座的连接过渡区域，避免螺栓安装时与上部结构产生空间冲突。法兰盘与上部叉耳结构之间采用渐变式的锥台过渡结构，能够平滑传递上下部位的载荷，减少应力集中点，过渡区域的圆角半径经过优化，既满足加工工艺要求，又能有效降低应力集中系数。整个部件的外形尺寸适配中小型机械的铰接连接需求，安装时仅需通过六个螺栓将法兰盘固定在安装基面，再将对接构件插入双叉耳的开口间隙中，穿入销轴并完成轴向固定即可实现铰接连接，安装边界预留了足够的扳手操作空间，能够适配常规工具的装配作业，后期维护时拆卸销轴即可快速分离铰接的两个构件，检修更换十分便捷。
