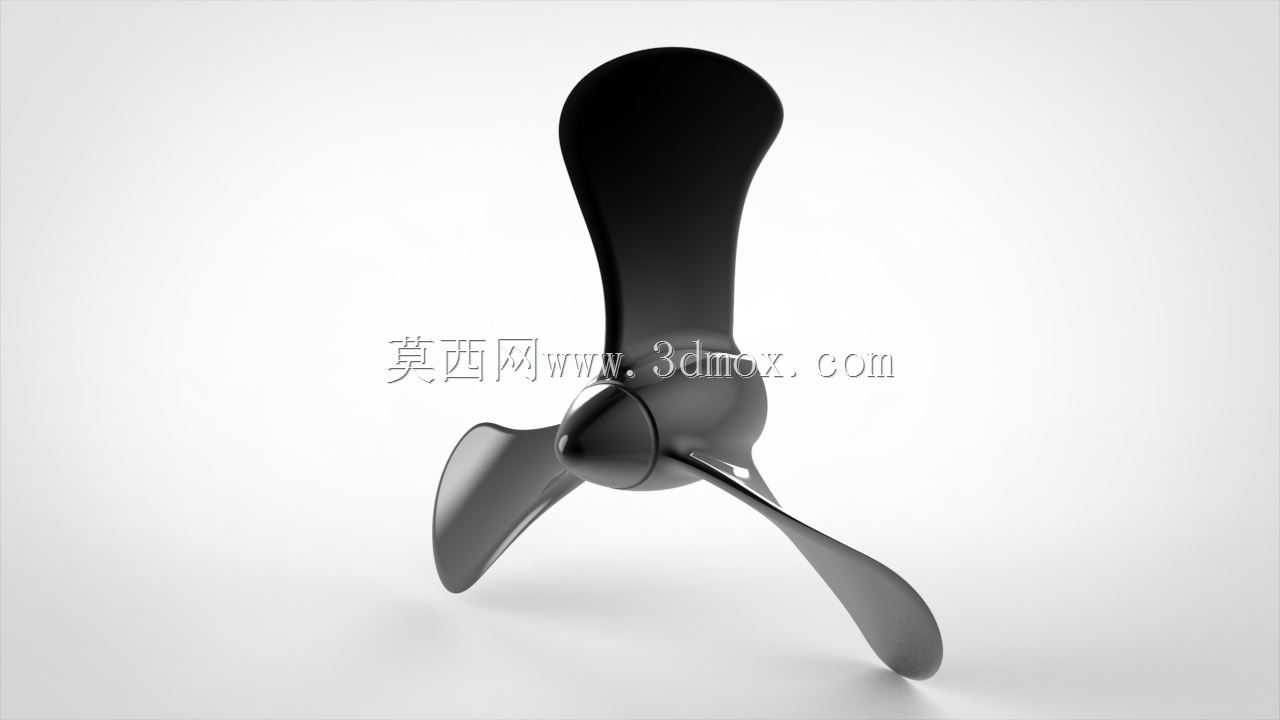

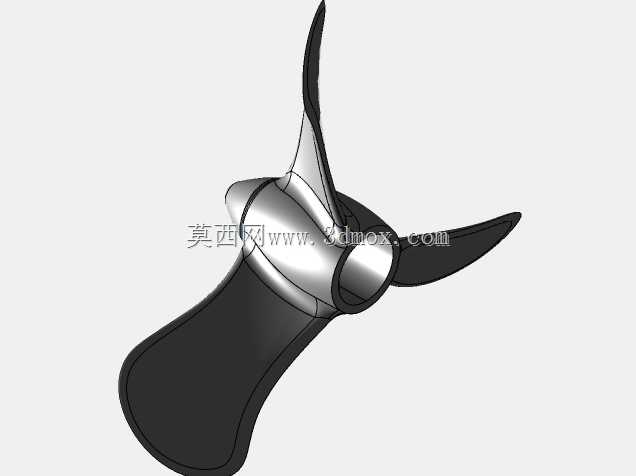

三叶螺旋桨式涡轮叶片结构设计

这类三叶螺旋桨构型的涡轮叶片，核心应用场景覆盖小型船舶舷外机推进、低扬程轴流泵动力端、小型流体管道增压单元，部分同构型改型也会用于水下潜航器的推进模块，核心作用是将转轴输出的旋转扭矩转化为流体轴向推力，或是在流体冲击下将动能转化为转轴的旋转机械能，适配的工作介质多为清水、轻度污水这类低粘度流体，也可通过调整叶型曲面适配低密度气体的输送场景。从功能特性来看，三叶构型相比两叶结构，运转时的动平衡表现更优，相同投影直径下的推力输出更平稳，流体脉动带来的结构振动幅度更低，相比四叶及以上的多叶结构，单片叶型的有效做功面积更大，相同转速下的流体驱动效率更高，加工制造的难度也更低，适合中小功率的流体动力场景使用。设计阶段首先要确定的是安装边界，叶片根部的轮毂采用流线型整流帽结构，轮毂与动力输出轴的配合段采用标准圆柱轴孔配合，预留键槽安装位，轮毂直径控制在整体叶盘投影直径的18%左右，既保证足够的结构强度承载叶片传递的扭矩，也避免轮毂直径过大带来额外的流体阻力。叶型的曲面设计遵循等螺距分布逻辑，从叶根到叶梢的截面翼型逐步减薄，叶根位置的截面厚度最大，承担叶片旋转时的离心力与流体冲击载荷，叶梢位置做圆弧收边处理，减少叶梢涡流带来的能量损耗，叶片的安装角从叶根到叶梢逐步递减，保证不同半径位置的叶切面在额定转速下都能处于最优攻角区间，避免局部叶段出现流体分离失速的问题。外形尺寸方面，整体投影直径根据适配功率调整，常规小型船用推进场景下的同构型叶片直径多在200mm到400mm区间，单叶片的展弦比控制在2.2左右，既保证足够的做功面积，也避免叶片展长过大带来的结构刚度不足问题，叶片与轮毂的连接位置做圆角过渡，减少应力集中，长期在交变载荷下运转也不易出现根部断裂的问题。实际选型适配时，要注意叶片的额定转速与动力端输出转速匹配，若用于推进场景，要根据航行器的设计航速调整叶型螺距，若用于泵类增压场景，要根据设计流量扬程调整叶片安装角，安装时要保证三片叶片的安装角误差控制在0.5度以内，避免动平衡超标带来的整机振动问题。
