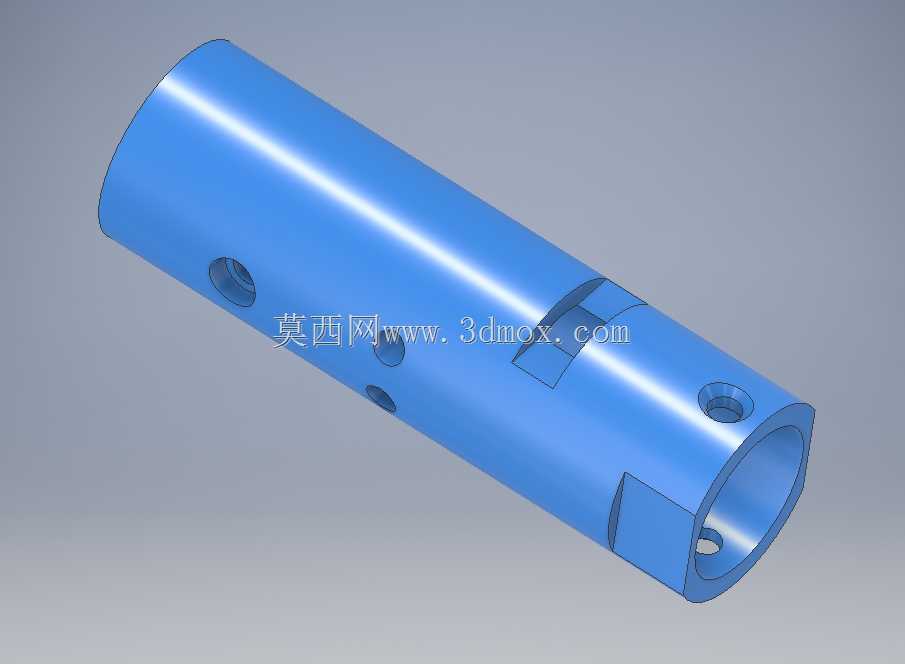

带径向孔与定位槽的空心连接套筒

这类带径向孔与端部定位槽的空心套筒，在轻工输送线、小型工装夹具的动力传递环节应用十分普遍，多数时候承担两根同轴小直径轴的中间连接作用，相比刚性联轴器，它的结构更紧凑，对安装空间的占用更小，尤其适合轴间距短、扭矩载荷不大的传动场景。从结构设计逻辑来看，主体采用等外径空心圆柱结构，内孔根据两端对接轴的公差要求做适配加工，既可以做成等径通孔适配同直径轴的对接，也可以做阶梯内孔适配不同直径轴的过渡连接，壁厚的选取需要结合传递扭矩的大小核算，避免受载后出现筒身变形。筒身分布的多个径向通孔，主要用于安装紧定螺钉，装配时螺钉穿过径向孔顶紧内部穿装的轴表面，限制轴与套筒之间的相对转动和轴向窜动，孔的位置分布避开了筒身应力集中的区域，沿周向错开排布的设计，能让紧定力均匀作用在轴的不同方位，避免单方向顶紧造成轴的偏心。端部加工的两个对称平面卡槽，属于安装定位结构，一方面可以配合扳手类工具完成套筒的拧紧装配，另一方面也能和外部支架上的定位块配合，限制套筒自身在设备运行过程中出现跟转的情况，卡槽的深度和宽度需要匹配常用装配工具的尺寸，同时要保证卡槽根部做圆角过渡，避免热处理或者受载时出现应力开裂。从安装边界来看，这类套筒的外径尺寸通常比对接轴的直径大10到20毫米，整体长度根据需要连接的轴端插入深度确定，一般两端轴的插入深度不小于轴径的1.2倍，才能保证足够的连接抱紧力，径向孔的位置距离套筒端面留有足够的安全距离，避免紧定螺钉安装时出现螺纹滑牙。实际应用中，这类套筒不需要做额外的表面处理，常规45号钢调质处理即可满足多数工况的强度要求，如果是在有腐蚀的环境下使用，也可以更换不锈钢材质加工，建模过程中需要重点关注径向孔与筒身的相贯线处理，以及定位卡槽与筒身端面的衔接特征，保证加工特征的完整性，避免后续出工程图时出现特征缺失的问题，同时内孔与外圆的同轴度公差需要在建模时做合理标注，保证装配后轴的转动不会出现偏心抖动。
