电梯电缆张紧测试装置结构设计

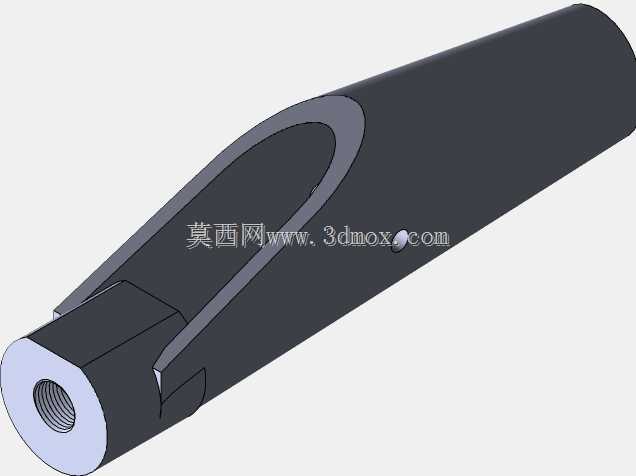

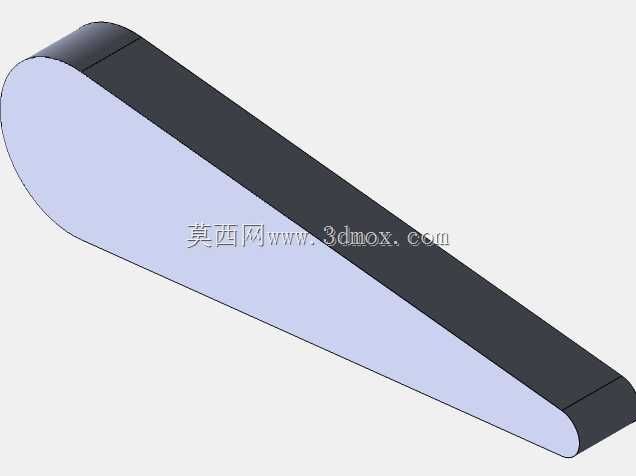

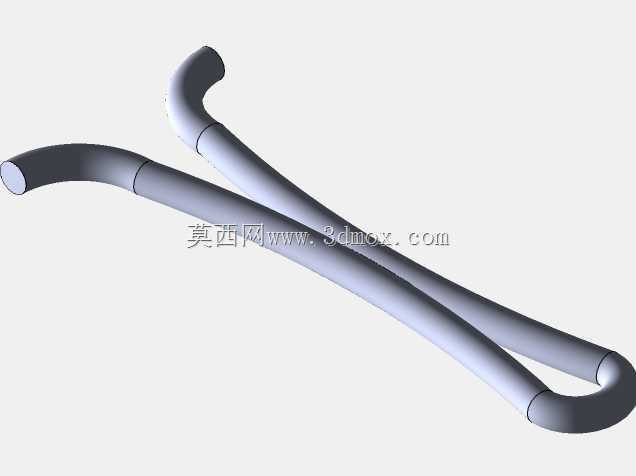

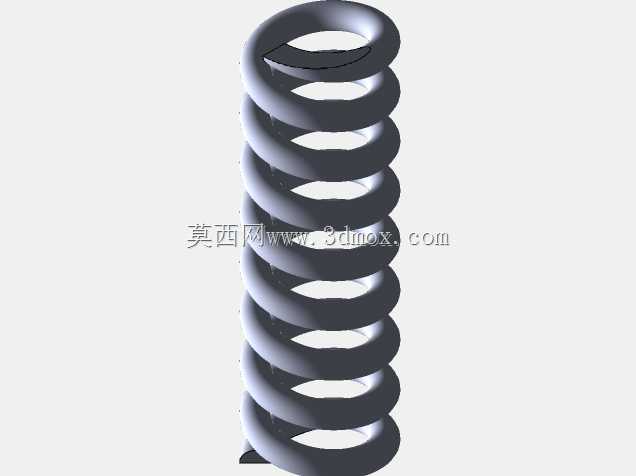

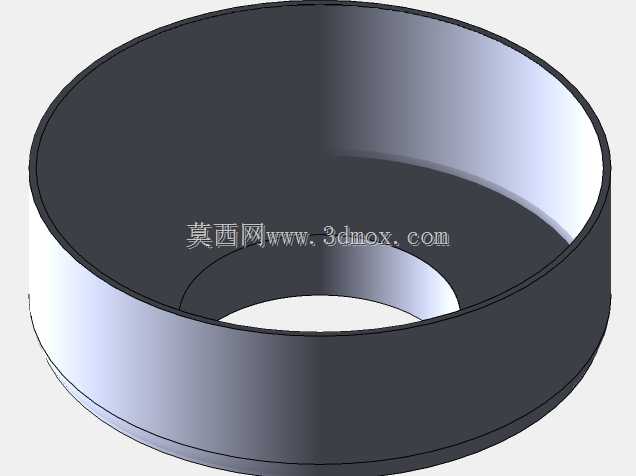

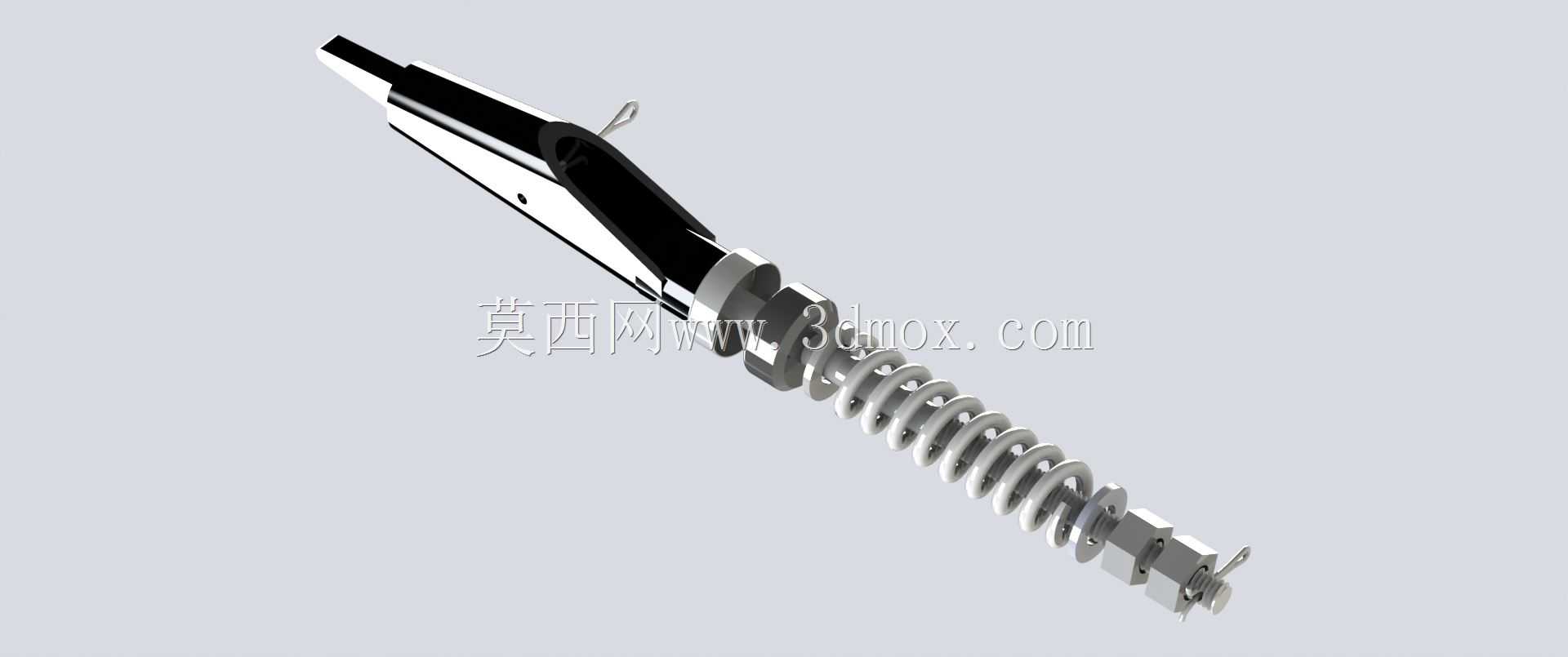

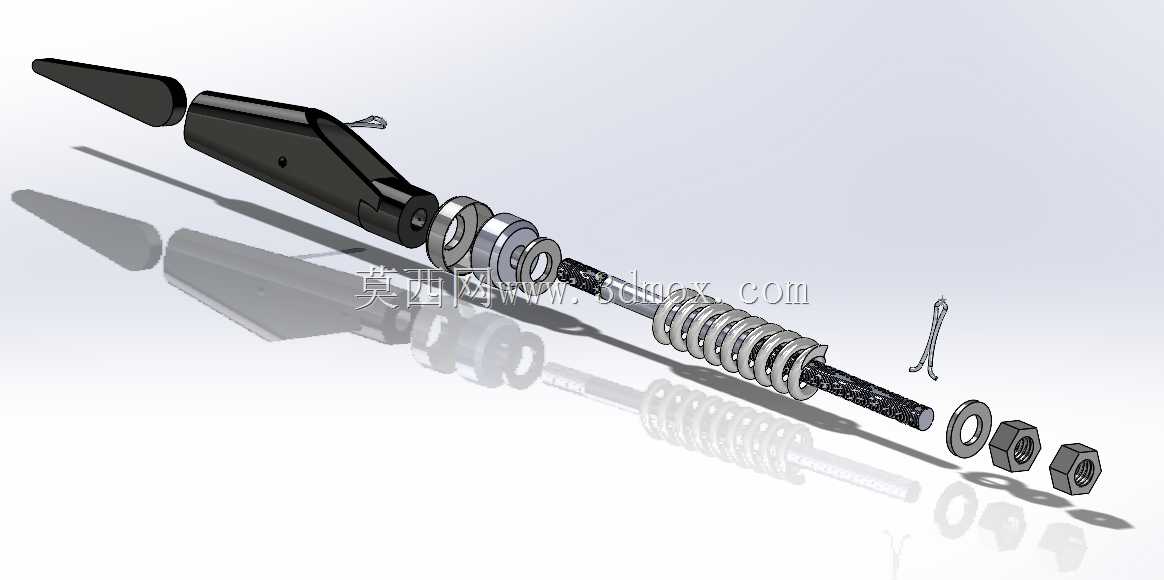

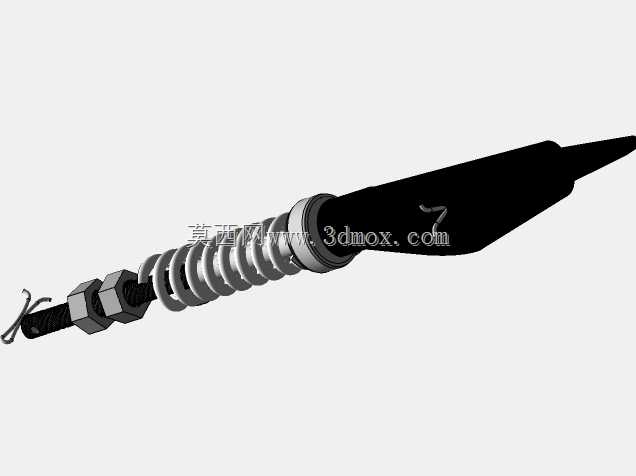

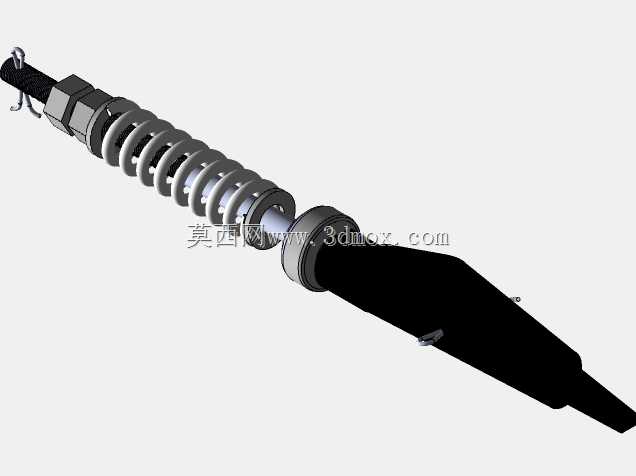

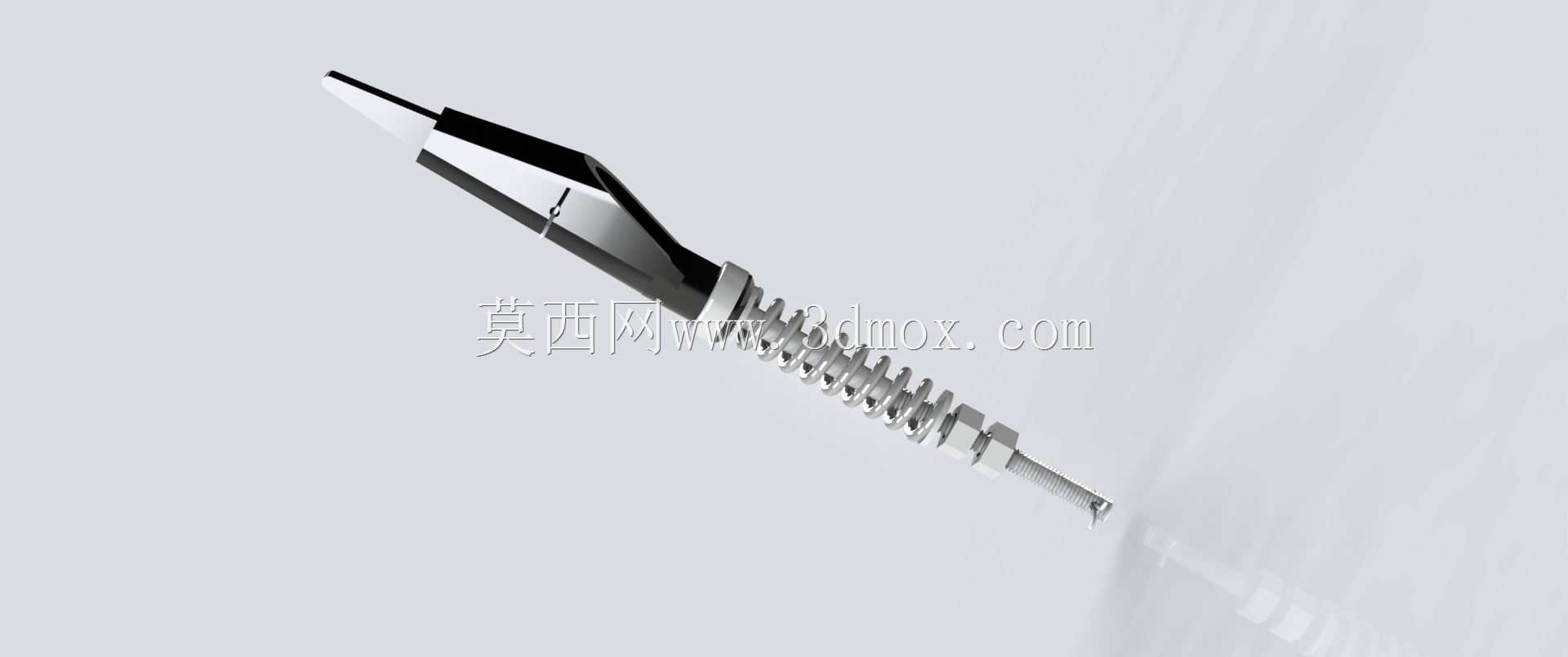

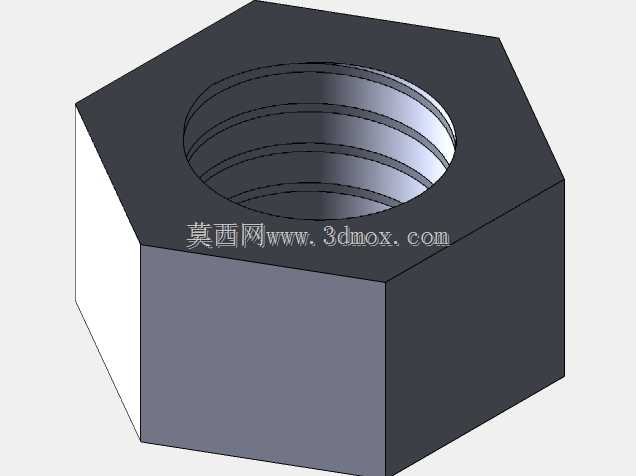

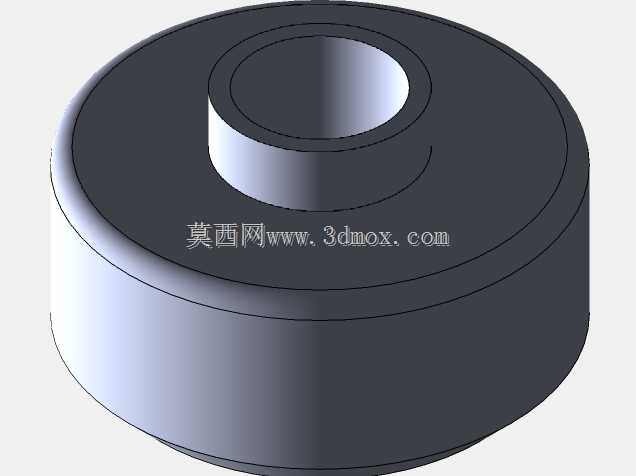

在高层楼宇电梯系统、建筑施工垂直提升作业场景中，随行电缆的张紧度控制直接关系到设备运行的稳定性，一旦电缆张紧力失衡，轻则出现电缆晃动剐蹭井道构件，重则引发电缆拉扯断裂、信号中断等安全隐患，这款张紧测试装置正是针对这类工况需求设计的专用机械构件。从结构组成来看，装置采用分体式装配设计，主体包含握持操作段、弹簧缓冲段、锁紧调节段三个核心部分，握持段做了贴合手部施力的曲面造型，表面设置防滑纹理，方便现场作业人员手动操作完成张紧力的调试与测试；弹簧缓冲段选用等节距圆柱螺旋压缩弹簧，匹配电缆张紧过程中的弹性形变需求，既能够提供持续稳定的张紧拉力，也可以在设备运行产生振动时吸收冲击载荷，避免刚性拉扯对电缆外皮造成损伤；锁紧调节段配置六角锁紧螺母与开口销防松结构，可根据不同规格电缆的张紧力要求调整整体工作长度，调整到位后通过双螺母锁紧配合开口销限位，杜绝长期运行过程中出现螺纹松脱、张紧力衰减的问题。设计过程中充分考虑了现场安装的边界条件，装置整体采用细长杆式布局，径向最大尺寸不超过常规电缆固定座的安装孔径，可直接适配现有电梯井道、施工提升机的电缆安装工位，无需对原有设备结构做额外改造；各连接部位采用间隙配合公差，装配时无需专用工装，作业人员借助常规扳手即可完成组装与调试，后期维护更换弹簧、锁紧件等易损件也十分便捷。从实际使用逻辑来看，装置在完成电缆张紧力测试校准后，可长期作为张紧固定构件使用，弹簧的预压缩量对应额定张紧力区间，作业人员可通过弹簧的压缩形变直观判断当前张紧力是否处于合理范围，无需额外借助测力工具即可完成日常巡检，大幅降低现场运维的工作量。各零部件的选材匹配工况需求，主体受力杆采用中碳钢调质处理，兼顾强度与韧性，弹簧选用弹簧钢做淬火回火处理，保证长期反复受力下的弹性稳定性，握持段采用工程塑料包覆，避免低温环境下操作冻手同时提升绝缘性能，锁紧螺母做镀锌防锈处理，适配井道、户外施工等多尘潮湿的使用环境。
