双位直插式七段数码显示器件结构建模

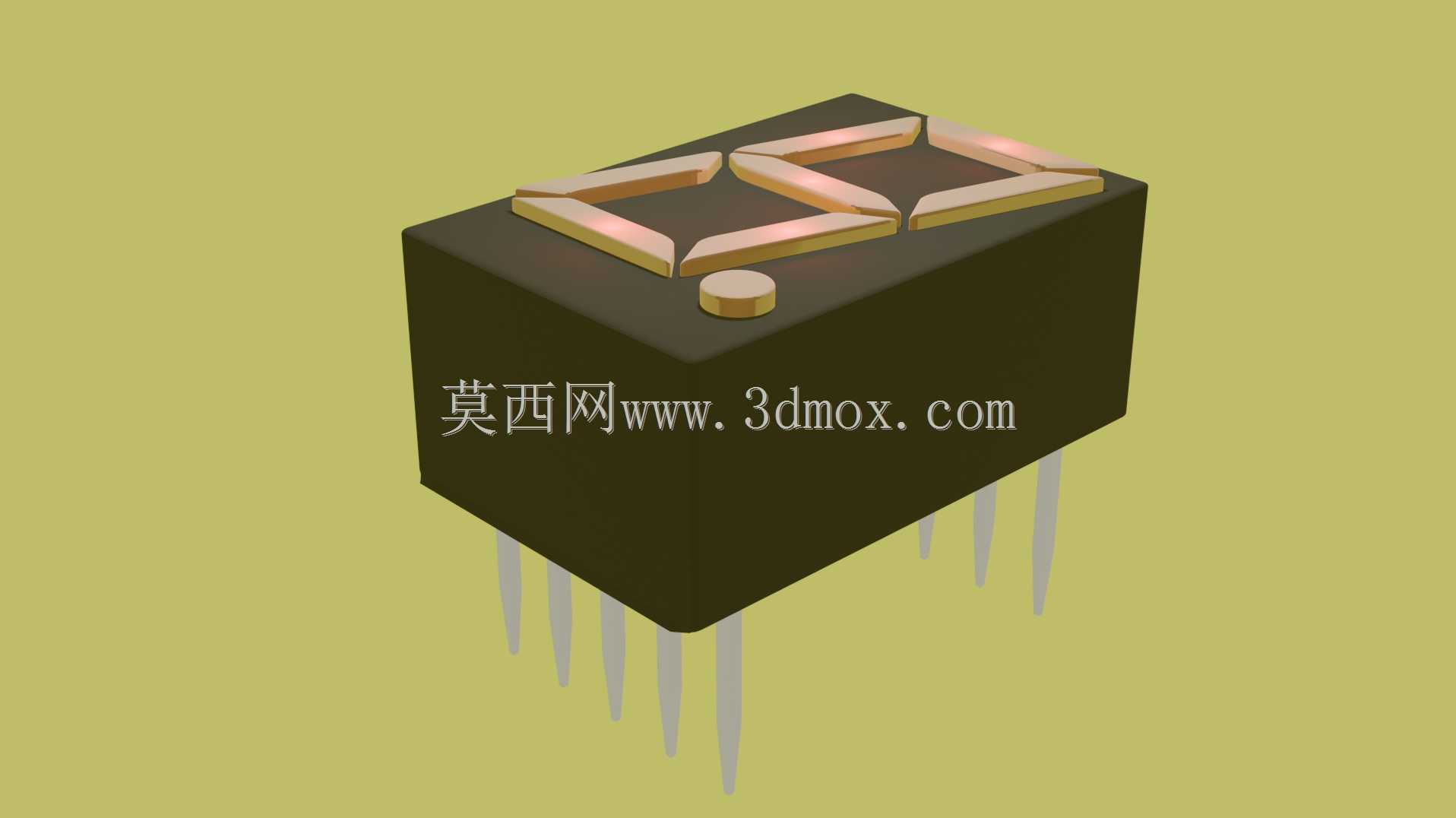

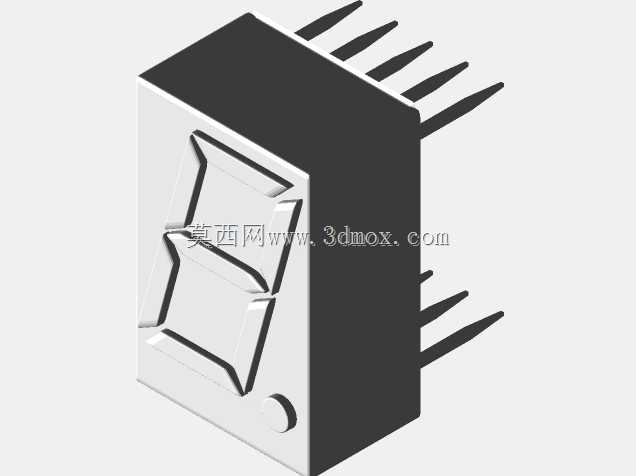

本次建模的双位直插七段显示器件，是工业数显面板、小型控制终端、计数装置中最常用的基础显示单元，日常在小型温控器面板、设备运行计数器、简易参数显示终端、教学实验装置上都能见到这类器件的身影，核心作用是通过段码组合输出0-9的阿拉伯数字，部分同结构器件也可通过段码点亮逻辑输出简单英文字符，承担设备运行参数、计数数值、状态代码的可视化输出功能，不需要复杂的显示驱动协议，仅通过对应段引脚的电平控制即可实现内容切换，在低成本、高可靠性的简易数显场景中应用占比极高。从设计思路上看，建模过程优先还原器件的实际安装边界与引脚排布逻辑，首先确定主体塑封外壳的尺寸基准，这类双位直插器件的外壳多采用黑色阻光环氧材质，正面预留两个独立的段码显示窗口，窗口内的七段发光段采用凸起的半透明导光结构建模，段与段之间保留均匀的阻光隔层，还原实际器件避免段间串光的结构设计，外壳正面的小圆点结构对应双位数码管的小数点定位，建模时按照实际器件的位置偏移量设置，匹配常规双位数码管的小数点布局。引脚部分按照直插器件的标准排布逻辑建模，引脚采用圆柱形金属结构，从外壳底部垂直引出，引脚间距严格匹配通用PCB板的2.54mm标准焊盘间距，引脚长度满足波峰焊工艺的插装深度要求，建模时保留引脚的轻微拔模斜度，还原实际元件引脚的加工特征，避免建模时出现完全等径圆柱不符合实际生产的问题。从安装适配角度看，建模时预留的外壳安装边界完全匹配市面通用的0.5英寸双位直插数码管的安装尺寸，外壳侧面无额外凸起结构，可直接适配面板开孔安装或者PCB板直插焊接的装配需求，显示面的段码高度、段宽比例都按照实际器件的视觉比例还原，确保建模导入装配体后，面板开孔位置、显示区域的可视范围都能和实际装配效果一致，不会出现结构干涉或者显示区域偏移的问题。段码部分的建模单独拆分了独立的发光段结构，后续如果需要做点亮效果的渲染，可以直接给不同段码赋予不同的发光材质，模拟实际器件的点亮状态，外壳的边角做了微小的圆角处理，还原实际塑封器件的脱模圆角特征，避免直角建模带来的生硬感，整体结构完全还原实物的装配逻辑，可直接用于电子设备面板的结构装配校验、数显模块的布局设计参考，也可用于教学演示中段码显示原理的可视化展示。
