带笑脸造型的乐高式连接头结构设计

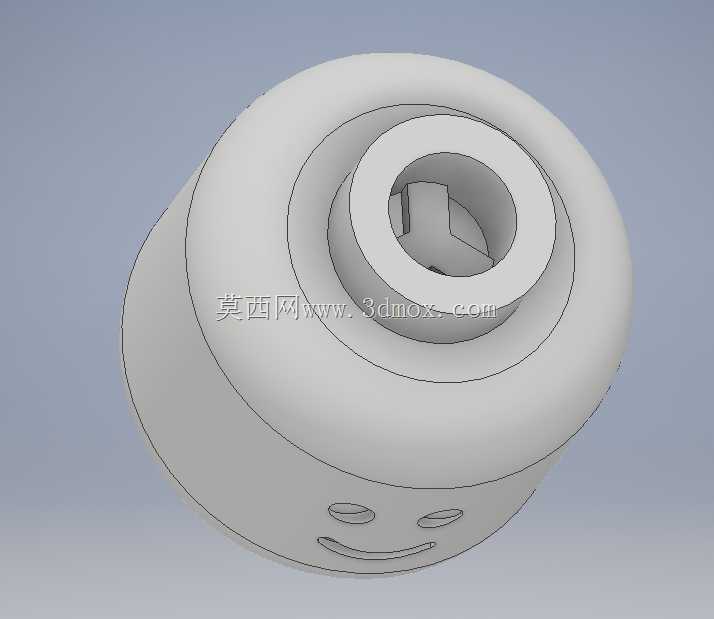

这类带笑脸造型的乐高式连接头，核心应用场景覆盖拼插类玩具组装、创客教育结构搭建、小型桌面创意装置拼接等领域，作为标准插接单元承担不同结构模块间的连接定位作用。从功能特性来看，该零件采用阶梯式同轴回转结构，中心设置带止位特征的插接孔，可与对应规格的十字轴类零件紧密配合，保证连接后无径向窜动，外层阶梯环面可与其他带孔积木件形成嵌套配合，实现多方向的结构拓展。设计过程中优先保证插接配合的公差合理性，中心孔的十字槽尺寸需匹配通用拼插轴的外径公差，过盈量控制在合理区间，既保证插接后有足够的连接强度，不会在常规搭建受力下松脱，又能让使用者无需借助工具即可完成拆装。零件外轮廓采用圆角过渡处理，避免尖锐棱角带来的使用安全隐患，下部柱面的笑脸特征属于外观装饰结构，设计时需注意凹槽深度不能过深，避免削弱零件主体的结构强度，防止装配受力时出现开裂问题。从安装边界来看，该零件最大外径为外层环面尺寸，下部柱体直径略小于外层环面，可嵌入对应内径的积木孔位中，轴向安装深度以阶梯环面的下端面为定位基准，装配后基准面与配合零件端面完全贴合，保证轴向定位精度。中心插接孔为通孔设计，可实现十字轴的贯穿连接，满足长轴类零件的跨接搭建需求，孔内的止位凸台可限制十字轴的插入深度，保证两端配合的零件位置精度。这类零件在实际生产中多采用注塑工艺成型，设计时需考虑脱模斜度，所有竖向侧壁均设置合理的拔模角度，笑脸凹槽的转角处采用圆角过渡，避免注塑时出现应力集中导致的填充不足或成型后开裂问题。结构强度校核阶段，重点关注中心孔十字槽的根部应力，该位置为装配受力的集中区域，需保证足够的壁厚，同时外层环面与下部柱体的衔接处采用大圆角过渡，分散装配时的挤压应力，提升零件的反复拆装使用寿命。在创客教育场景中，这类带外观特征的连接头除了基础的连接功能外，还可作为创意造型的外露部件，笑脸特征能提升作品的趣味性，适合用于青少年科创作品的外观装饰与结构连接，兼顾功能性与展示效果。
